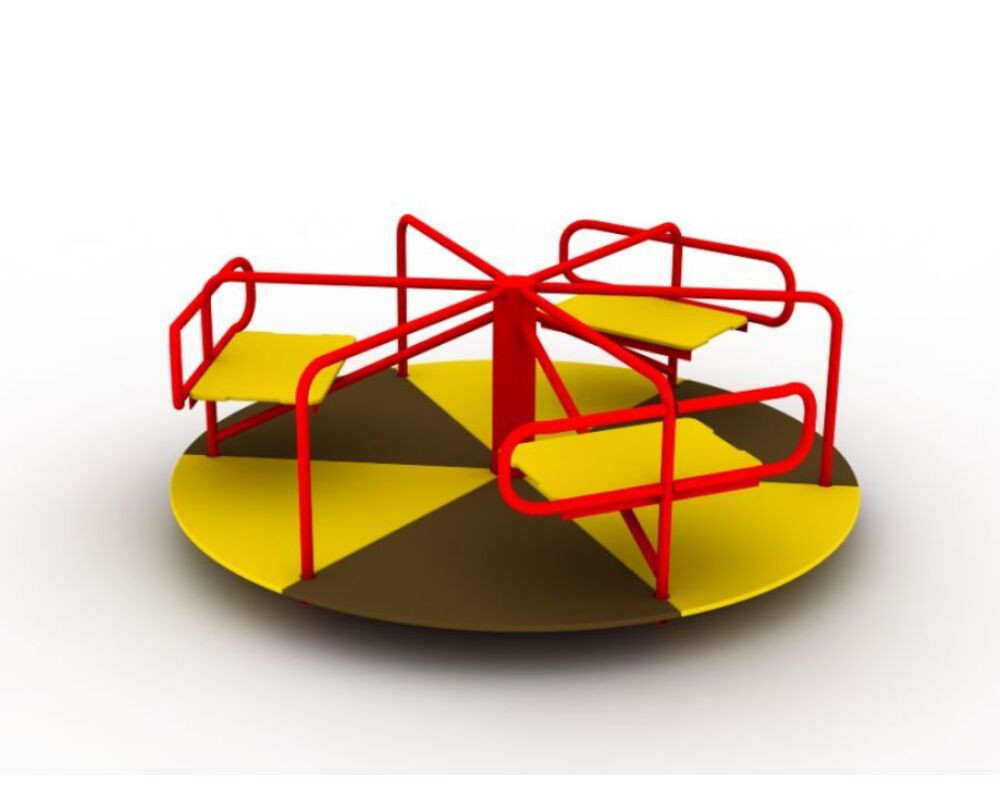

К-06 Карусель

Карусель предназначена для детей от 4 до 12 лет. Габариты карусели должны быть не менее H=620 L=1600 B=1600 мм.

Карусель должна представлять собой конструкцию из неподвижного основания и вращающейся платформы на 6-посадочных мест.

Неподвижное основание карусели должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 80x80 мм.

Вращающаяся платформа должна быть выполнена цельносварной из стальной профильной трубы сечением не менее 30x30 и стальной трубы сечением не менее ВГП Ду20. Вспомогательные элементы платформы должны быть выполнены из стальной трубы сечением не менее ВГП Ду15, стального уголка сечением не менее 32x32 мм, стального листа толщиной не менее 4 мм.

Неподвижное основание и вращающаяся платформа должны быть соединены между собой ступицей не менее чем с 2-мя роликовыми радиально-упорными подшипниками № 308 установленными попарно (либо другими, не уступающими по характеристикам). Ступица должна быть изготовлена из стальной трубы диаметром не менее 108 мм. Корпуса для установки подшипников должны быть изготовлены методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров. Валы для установки подшипников должны быть изготовлены из стального прутка сечением не менее 50 мм, стальной трубы сечением не менее ВГП Ду25. Подшипниковые узлы должны быть защищены от попадания пыли, влаги и т.п. загрязнений. Конструкция подшипниковых узлов должна предусматривать возможность периодического смазывания их консистентной смазкой.

На вращающейся платформе должен быть установлен настил из влагостойкой ламинированной фанеры толщиной не менее 15 мм с односторонней рифленой поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Сиденья карусели должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм.
