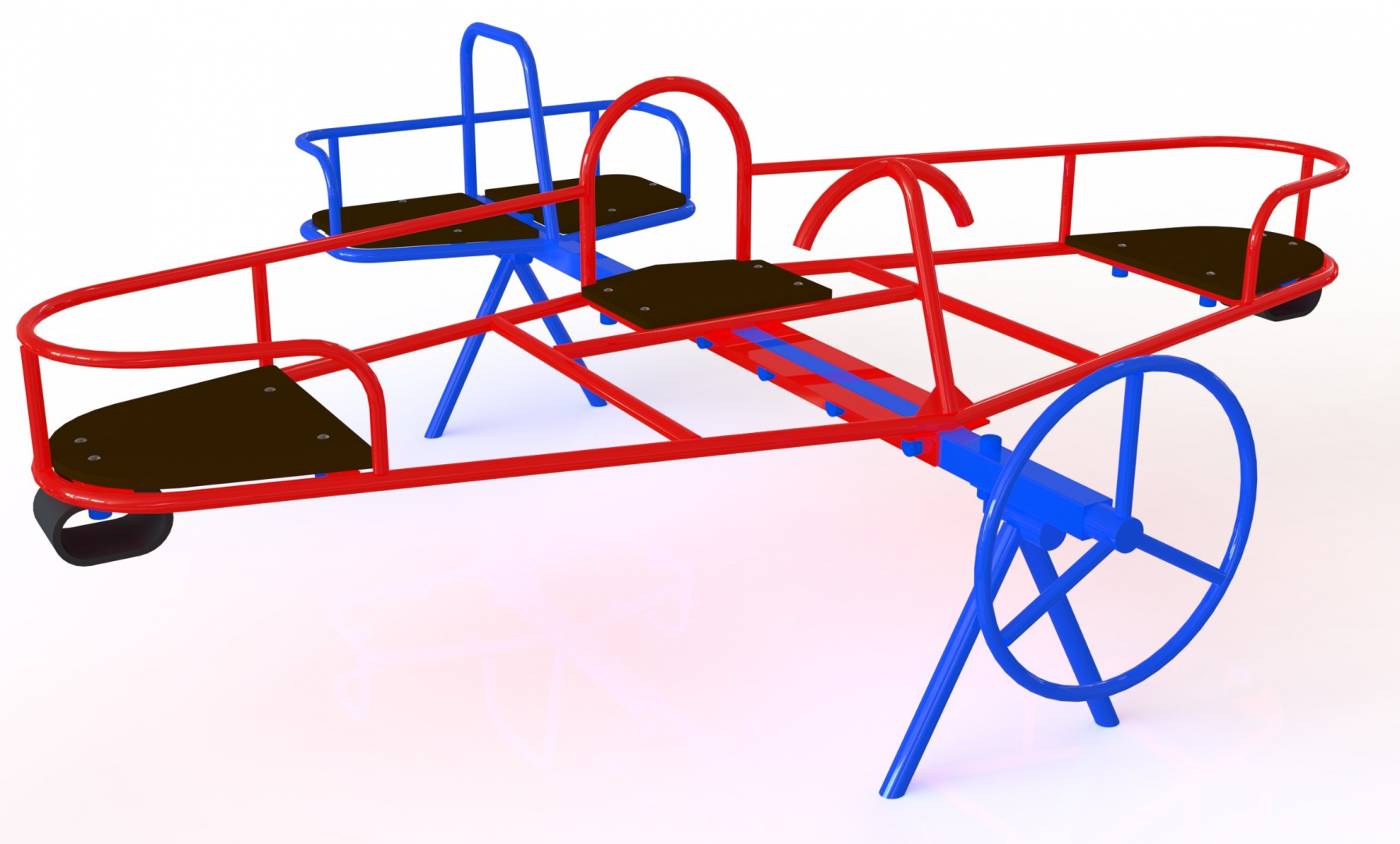

К-08 Качалка «Самолет»
- Модель: К-08

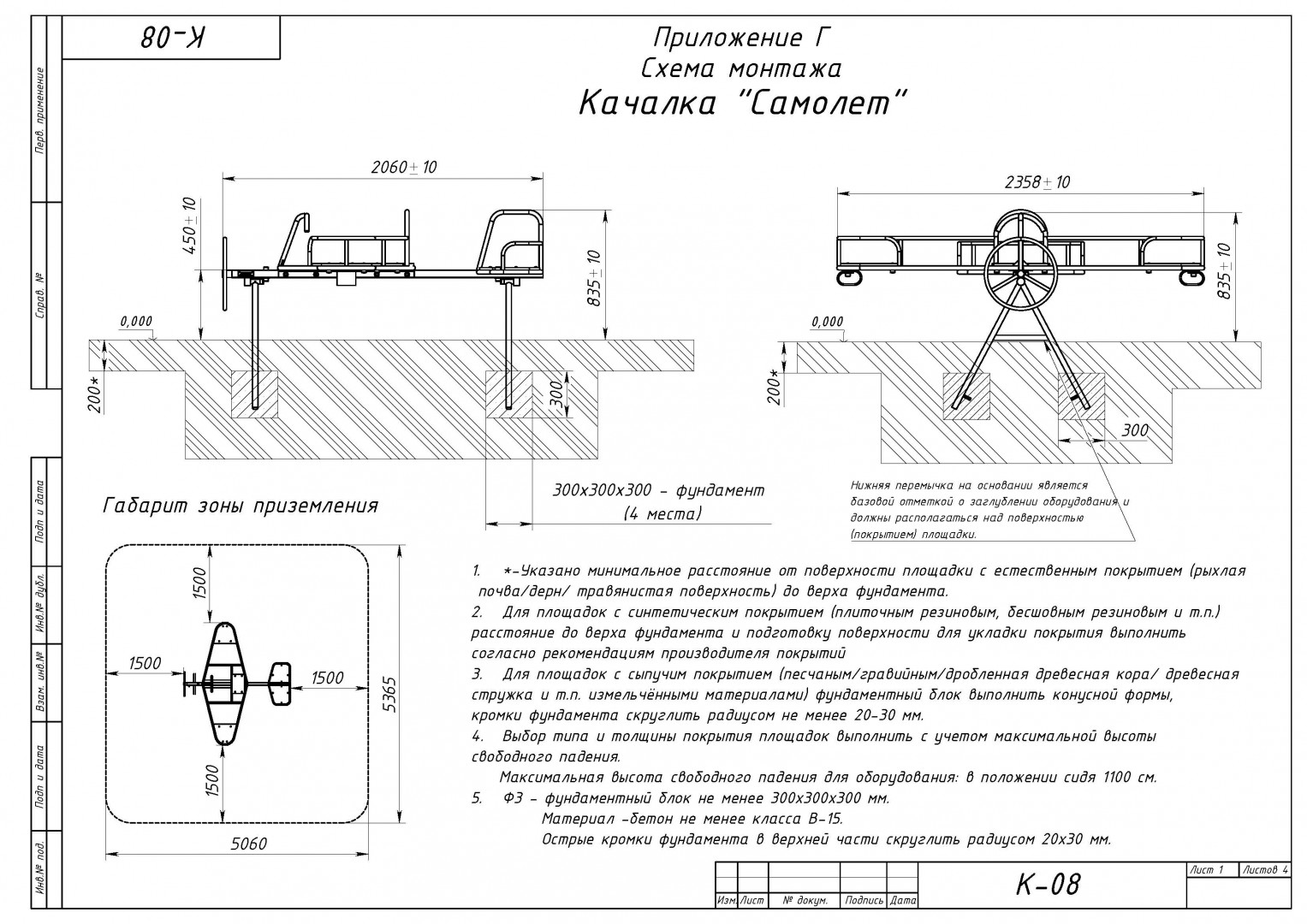

- Размеры, мм: H=835, L=2060, B=2365;
- Возраст: от 4-12 лет.
Качалка предназначена для детей от 4 до 12 лет. Габариты качалки должны быть не менее H=835 мм, L=2060 мм, B=2365 мм.
Качалка должна представлять собой сборную конструкцию из двух опор, рамы, подкрылок и сидений.
Цельносварные элементы качалки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.
Металлические элементы качалки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Сборка элементов качалки должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).
Опоры качалки должны быть изготовлены из стальной трубы диаметром не менее 33,5 мм, стального листа толщиной не менее 2 мм.
Рама для крепления подкрылок должна быть изготовлена из стальной трубы сечением не менее ВГП Ду15, ВГП Ду20, ВГП Ду40, стальной профильной трубы сечением не менее 50х50 мм.
Подкрылки должны быть изготовлены из стальной трубы диаметром не менее 21,8 мм, диаметром не менее 26,8 мм, стальной профильной трубы сечением не менее 25х25 и 50х25 мм., стального уголка не менее 50х50 мм, стенка не менее 5 мм.
В узлах вращения качалки должны быть использованы оси, изготовленные из стального прутка сечением не менее Ø50 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
Сидения должны быть изготовлены из влагостойкой ламинированной ФСФ фанеры толщиной не менее 15 мм.
