Д-17.2 Теплоход

Игровой элемент “Теплоход” должен использоваться детьми от 3 до 7 лет для тематических игр, физического развития.

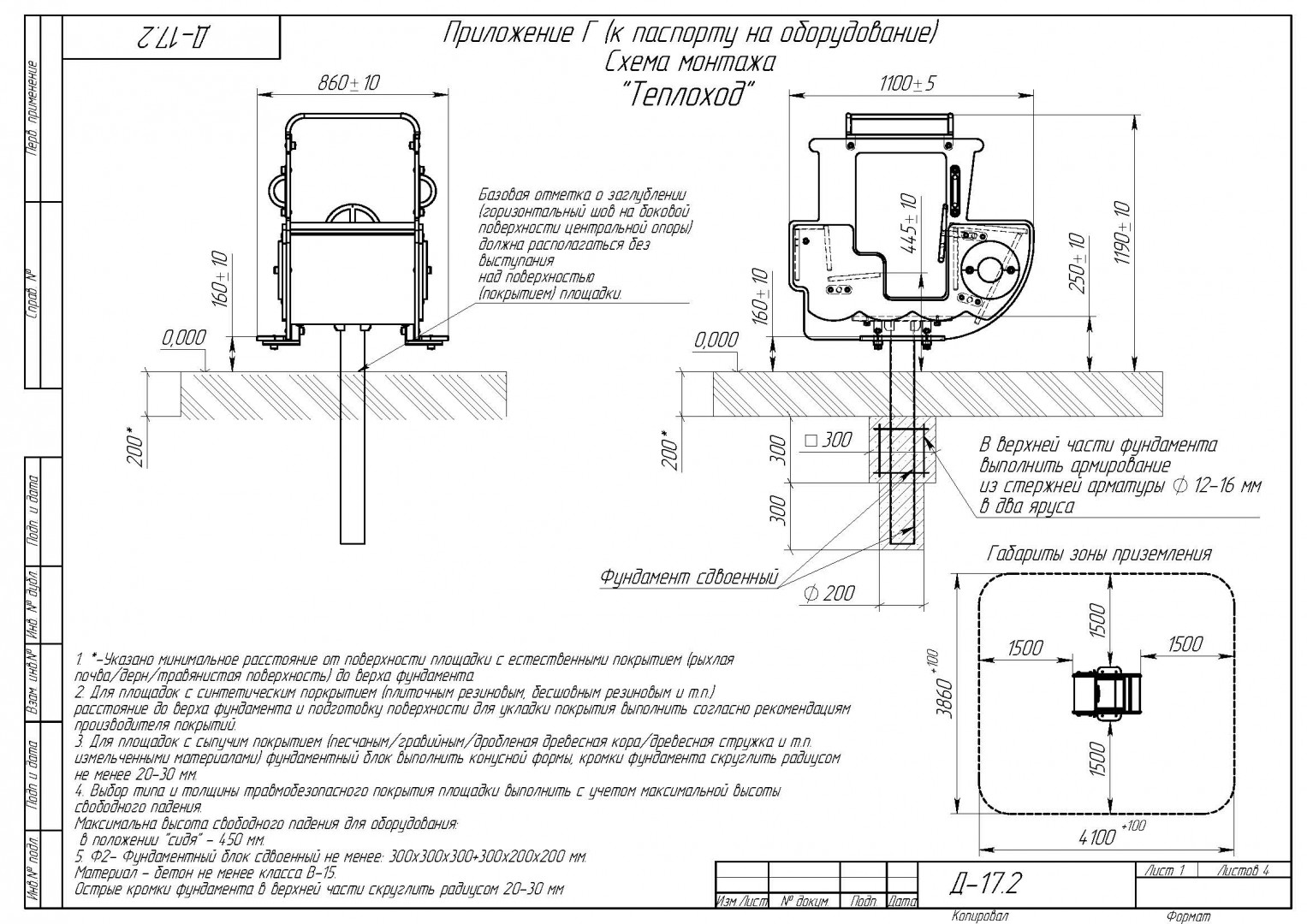

Габаритные размеры игрового элемента должны быть не менее: H=1190 мм, L=1100 мм, B=860 мм.

Игровой элемент должен представлять собой сборную конструкцию из каркаса и неподвижного металлического основания. Каркас должен быть выполнен в виде силуэта теплохода.

Сборка игрового элемента должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 4 мм, загрунтованы и окрашены краской на водной основе.

Боковина каркаса и сиденье со спинкой должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Остальные декоративные элементы каркаса должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

На каркасе должны быть установлены не менее 2-х ручек, изготовленных из стальной трубы сечением не менее ВГП Ду15 и стального листа толщиной не менее 4 мм.

Боковины каркаса в нижней части должны быть скреплены между собой стяжками, изготовленными из стальной трубы сечением не менее ВГП Ду20, стального листа толщиной не менее 4 мм.

Боковины каркаса в центральной части должны быть соединены между собой стяжкой-рулём, изготовленной из стальной профильной трубы сечением не менее ВГП Ду15 и ВГП Ду20, стального листа толщиной не менее 4 мм.

Боковины каркаса в верхней части должны быть соединены между собой стяжкой-багажником, изготовленной из стальной трубы сечением не менее Ду15, стальной профильной трубы сечением не менее 20x20 мм, стального листа толщиной не менее 4 мм.

Основание должно быть выполнено цельносварным из стального листа толщиной не менее 5мм, стального уголка не менее 63x63 мм, стальной трубы сечением не менее 127 мм, стальной трубы сечением не менее Ду15. Часть основания, предназначенная для бетонирования, должна быть изготовлена из стального прутка диаметром не менее 16 мм.
