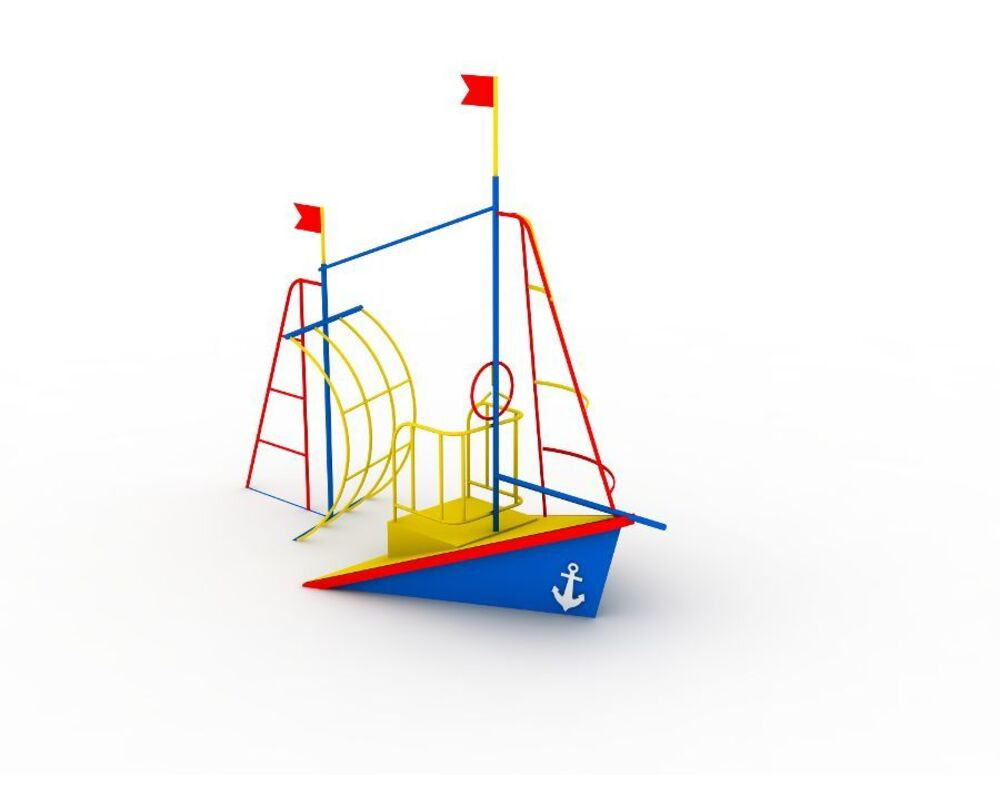

Д-18 Парусник

Игровой элемент “Парусник” должен использоваться детьми от 3 до 7 лет для тематических игр, физического развития.

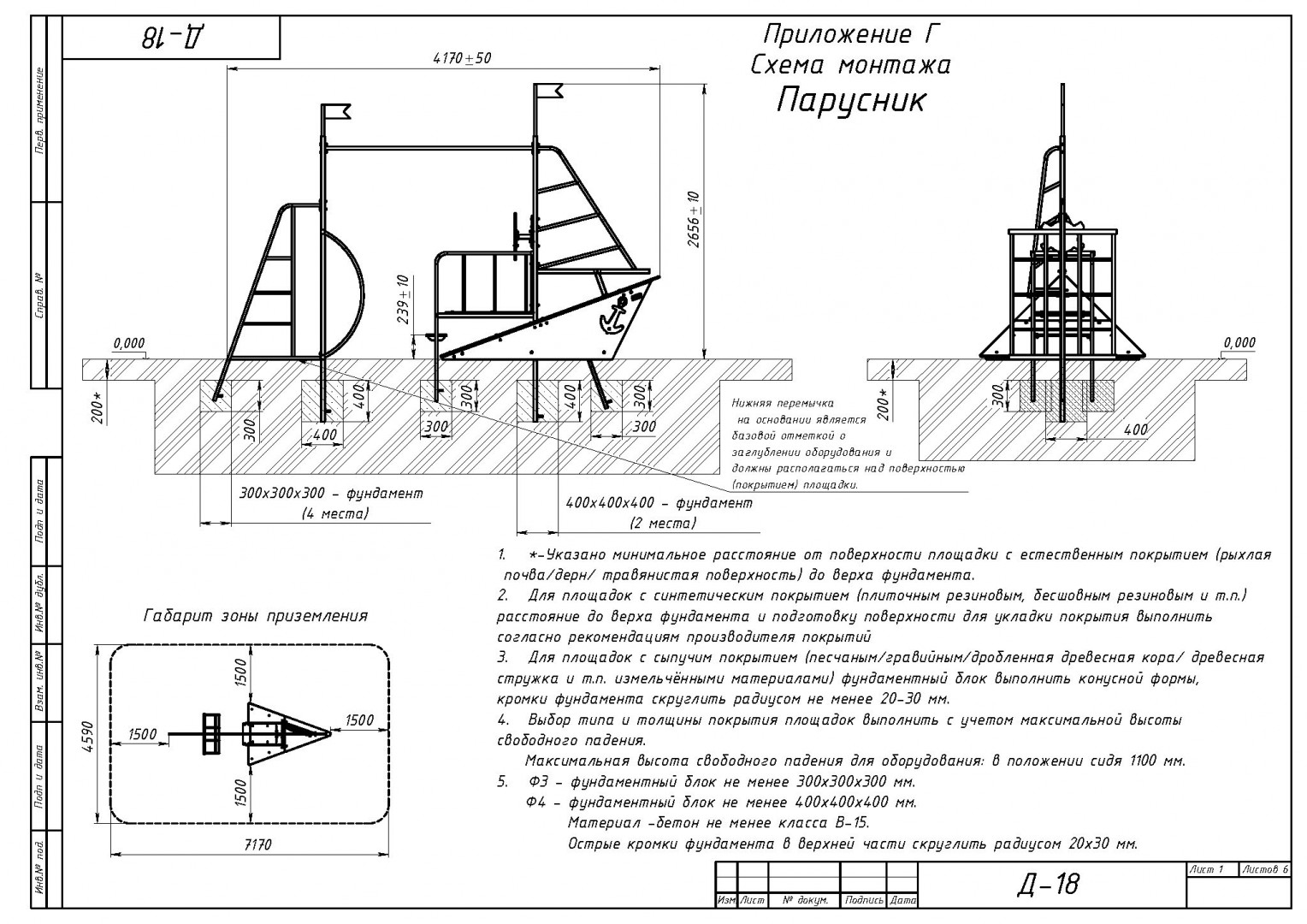

Габаритные размеры игрового элемента должны быть не менее: H=2500 мм, L=4000 мм, B=1570 мм.

Игровой элемент “Парусник” должен представлять собой сборную конструкцию из носовой кормовой части, соединенных перемычкой. Носовая часть парусника должна включать в себя: палубу, носовую мачту, капитанский мостик и вращающимся штурвалом. Кормовая часть должна быть выполнена в виде силуэта паруса.

Сборка игрового элемента должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Палуба парусника должна представлять собой составную конструкцию из цельносварного наклонного каркаса, настила на палубу и бортовых накладок. Цельносварной наклонный каркас должен быть выполнен из стальной трубы сечением не менее ВГП Ду 20, стальной профильной трубы сечением не менее 30x30мм. Настил на палубу должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Бортовые накладки должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Капитанский мостик должен представлять собой сборную конструкцию из цельносварного каркаса и настила на мостик. Цельносварной каркас должен быть выполнен из стальной профильной трубы сечением не менее 40x20 мм и стальной трубы сечением не менее ВГП Ду15. Настил на каркас должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Носовая мачта должна быть выполнена цельносварной из стальной профильной трубы сечением не менее 40x40 и стальной трубы сечением не менее ВГП Ду 20.

Вращающийся штурвал должен представлять собой сборную конструкцию из накладки-штурвала из влагостойкой фанеры толщиной не менее 15 мм и вращающейся буксы. В узлах вращения должны быть использованы подшипники качения № 201 (либо другие, не уступающие по характеристикам), установленные попарно в буксе, изготовленной из стального прутка сечением не менее Ø40 мм. Кормовая часть должна парусника должна быть выполнена цельносварной из стальной профильной трубы сечением не менее ВГП Ду 20.

Стяжка между кормовой и носовой частью должна быть выполнена из стальной профильной трубы сечением не менее ВГП Ду32 и стальной пластины толщиной не менее 4 мм.
