Д-19.3 Джип

Игровой элемент “Джип” должен использоваться детьми от 3 до 7 лет для тематических игр, физического развития.

Габаритные размеры игрового элемента должны быть не менее: H=1385 мм, L=2300 мм, B=1340 мм.

Сборка игрового элемента должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 4 мм, загрунтованы и окрашены краской на водной основе.

Игровой элемент должен представлять собой конструкцию, выполненную в тематическом стиле “Джип”. Конструкция игрового элемента должна включать в себя: боковины с прорезными отверстиями для входа, капот, приборную панель и радиаторную решетку, устанавливающиеся в прорези боковин, металлическую дугу, обозначающую ветровое стекло. На боковинах должны быть установлены накладки-колёса. В игровом элементе должна быть установлена двусторонняя скамейка и вращающийся руль.

Игровой элемент, двусторонняя скамейка должны быть изготовлен из влагостойкой фанеры ФСФ толщиной не менее 18 мм.

Вращающийся руль, представляющий собой сборную конструкцию из фанерной накладки, изготовленной из влагостойкой фанеры ФСФ толщиной не менее 15 мм и кронштейна с вращающейся буксой. В узле вращения руля должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Металлическая дуга, обозначающая ветровое стекло должна представлять собой цельносварную конструкцию из стальной трубы сечением не менее ВГП Ду20 и стальной профильной трубы сечением не менее 40x20 мм.

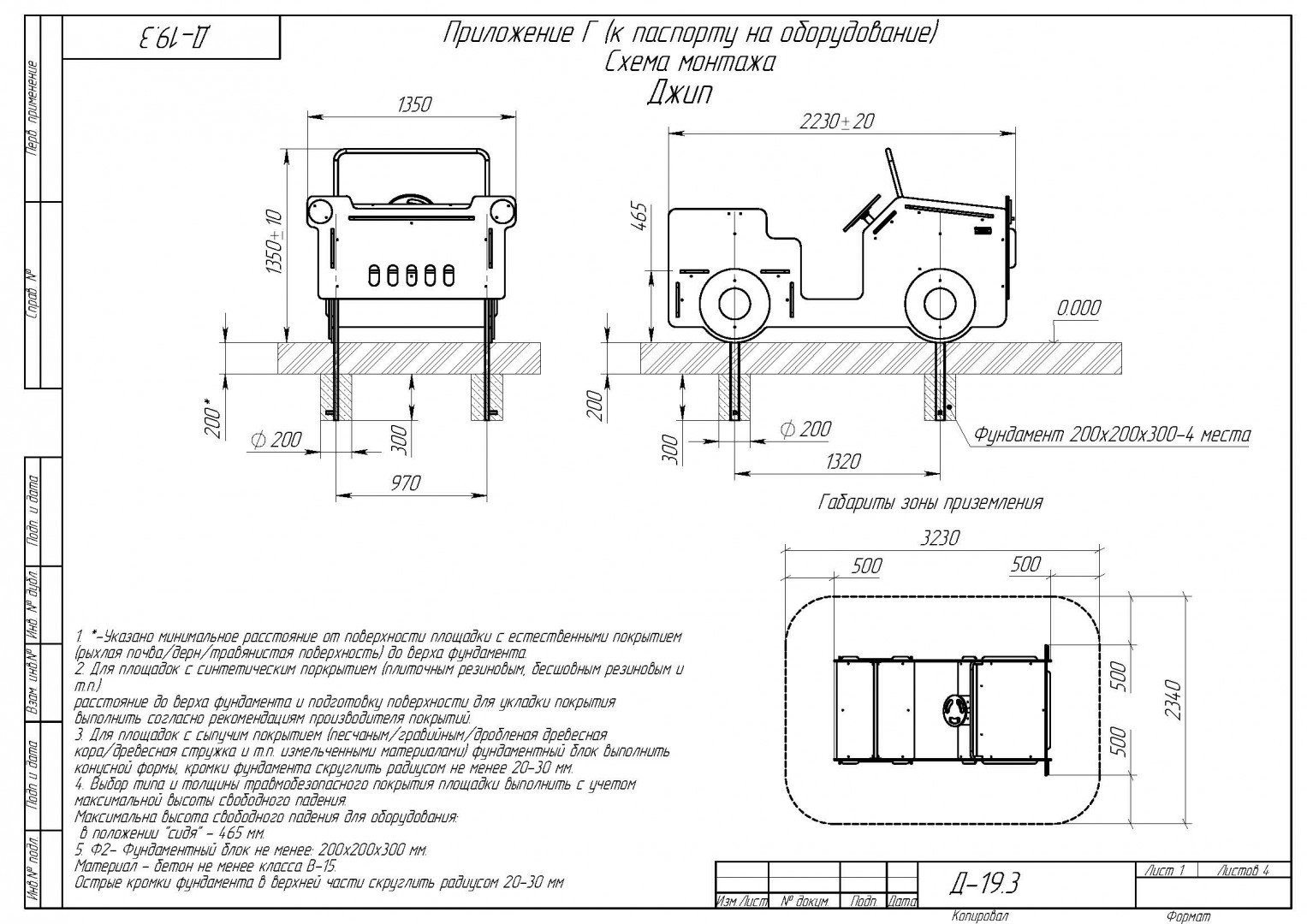

Игровой модуль должен устанавливаться на опоры с последующим бетонированием. Опоры должны представлять собой конструкцию из стальной профильной трубы сечением не менее 60x30 и стального листа толщиной не менее 2 мм.
