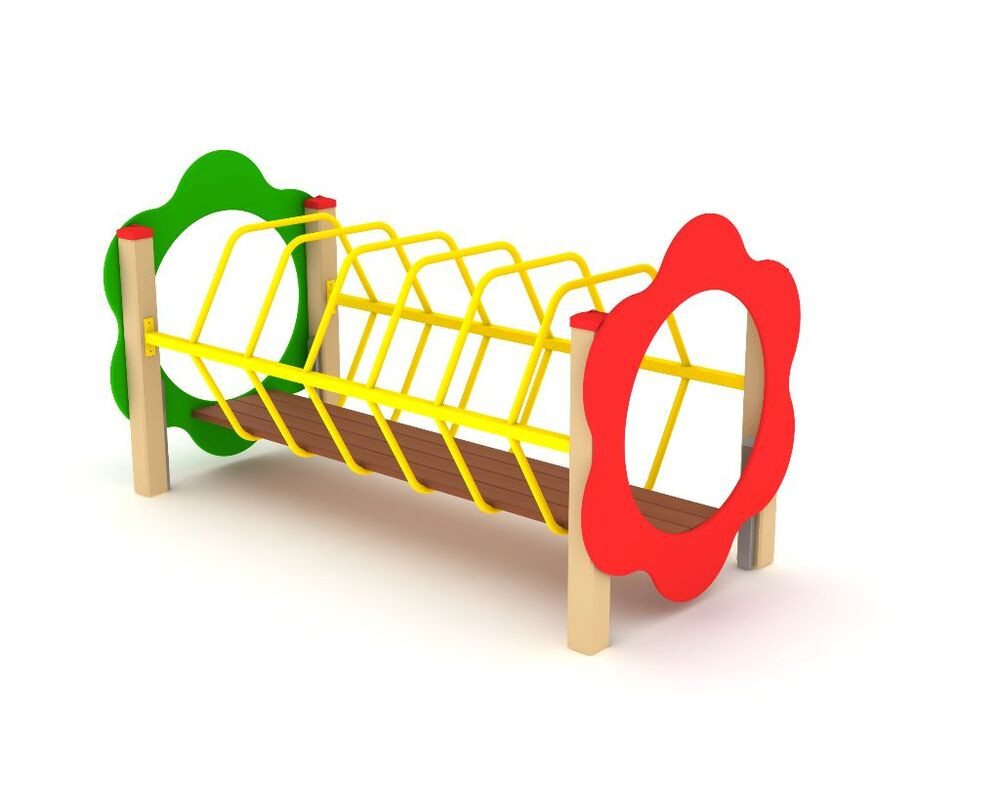

Д-37 Лаз “Цветок”

Лаз “Цветок” должен использоваться детьми от 3 до 7 лет для тематических игр, физического развития, развития ловкости.

Габаритные размеры лаза должны быть не менее: H=1240 мм, L=2235 мм, B=1100 мм.

Лаз должен представлять собой сборную конструкцию из горизонтального лаза с настилом, опорных деревянных столбов и декоративных торцевых накладок.

Сборка лаза должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Горизонтальный лаз должен иметь быть в длину не менее 2000 мм, в ширину не менее 900 мм и выполнен из стальной профильной трубы сечением не менее 40x40 мм, кольцевые дуги из стальной трубы сечением не менее ВГП Ду20.

Деревянный настил внутри лаза должен иметь ширину не менее 400 мм и должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Лицевая сторона досок должна иметь скругление кромок радиусом не менее 5 мм. Конструкция пола настила должна исключать скапливание воды и снега.

Столбы опорные должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками.

Столбы лаза должны устанавливаться на металлические опоры с последующим бетонированием. Опоры для столбов должны изготавливаться из стальной трубы сечением не менее 60x30 мм, стального горячекатаного листа толщиной не менее 2 мм.
