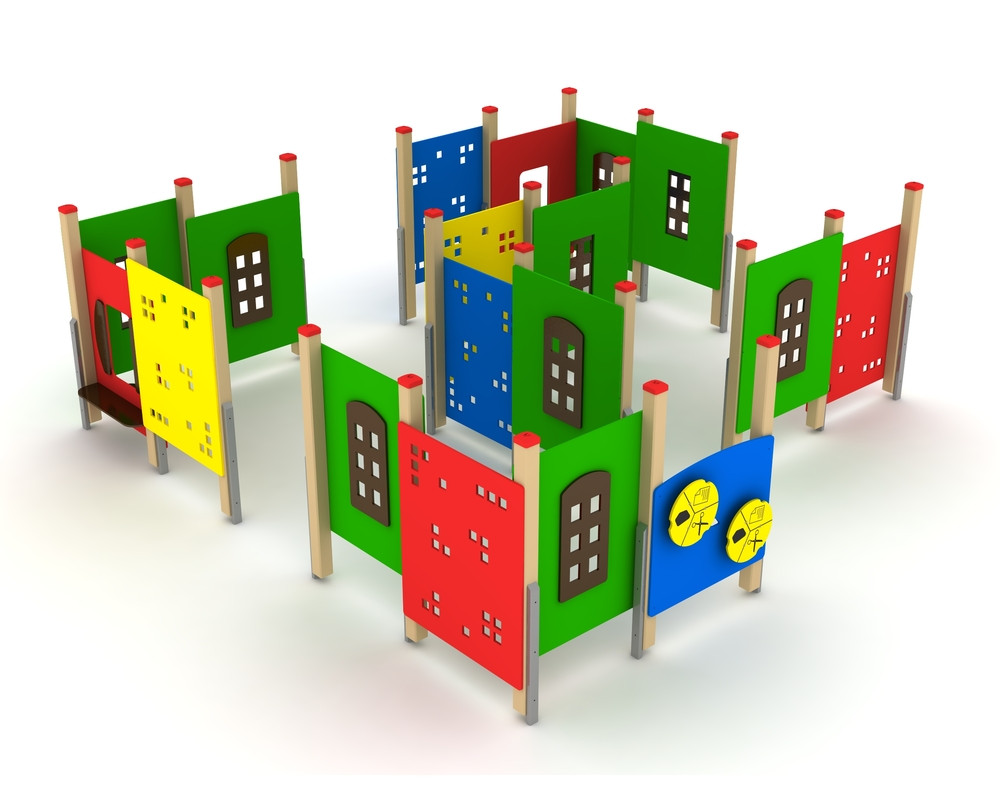

Д-45 Лабиринт

Лабиринт предназначен для использования детьми от 3 до 7 лет для тематических игр, физического развития, развития ловкости и логического мышления.

Габаритные размеры лабиринта должны быть не менее: H=1660 мм, L=4885 мм, B=4915 мм.

Лабиринт должен состоять из декоративных и игровой панели, закрепленных на деревянных столбах и составленных таким образом, чтобы в собранном состоянии внешние панели образовывали замкнутую конструкцию с 4-мя входами на криволинейную зигзагообразную дорожку вокруг 4-х внутренних декоративных панелей.

Сборка лабиринта должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.

Столбы лабиринта должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками.

Столбы лабиринта должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30 мм, стального уголка размером не менее 75x75 мм.

Декоративные панели, составляющие лабиринт должны быть не менее 3-х типов: сплошной щит с декоративными квадратными вырезами (тетрис-фигурами), панель - оконный проем со сплошной накладкой, открытый оконный проем со скамейками с 2-х сторон.

Для изготовления панелей должна использоваться влагостойкая фанера ФСФ толщиной не менее 15 мм.

Игровая панель “Камень-ножницы-бумага” для лабиринта должна представлять собой сборную конструкцию из основания, изготовленного из влагостойкой фанеры толщиной не менее 15 мм и 2-х вращающихся игровых дисков. Вращающиеся диски должны представлять собой сборную конструкцию из фанерной накладки, изготовленной из влагостойкой фанеры ФСФ толщиной не менее 15 мм и кронштейна с вращающейся буксой. На лицевой стороне вращающегося диска должен быть выполнено изображение “Камень-Ножницы-Бумага”. В узле вращения буксы должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Лабиринт должен включать в себя:

• Декоративная панель с вырезами “Тетрис” - 6 шт;
• Декоративная панель “Оконный проем замкнутый” - 9 шт;
• Декоративная панель “Оконный проем открытый со скамейками с 2-х сторон” - 2 шт;
• Опорные деревянные столбы с опорами - 23 шт;
• Опорные деревянные столбы с опорами - 1 шт.
