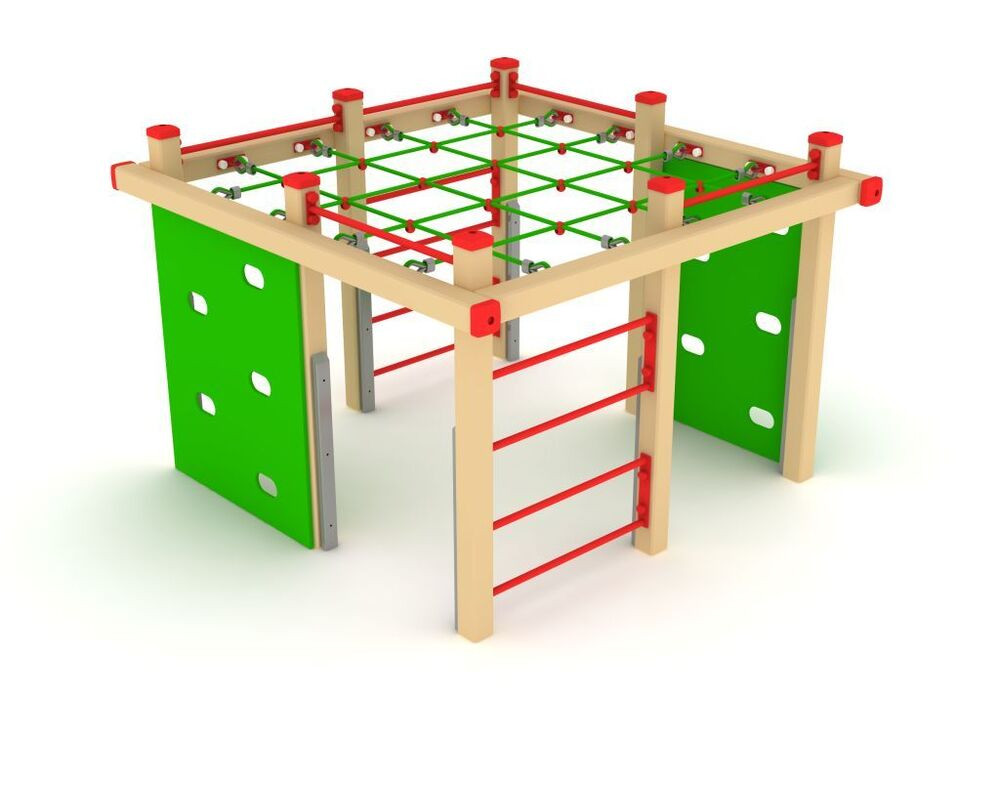

С-052.5 Спортивный комплекс
- Модель: С-052.5
- Размеры, мм: H=1470, L=2190, B=2085;
- Возраст: от 3-8 лет.
Спортивный комплекс предназначен для детей от 3 до 8 лет и применяется для физического развития, развития координации движения, преодоления страха нахождения на высоте.
Габаритные размеры спортивного комплекса должны быть не мене: H=1470, L=2190, B=2085 мм.
Сборка спортивного комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).
Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.
Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Спортивный комплекс должен быть выполнен по модульной схеме: отдельные спортивные элементы (модули) должны соединяться между собой, образуя единую конструкцию для выполнения спортивных упражнений.
Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.
Спортивный комплекс должен представлять собой сборную конструкцию из деревянных столбов с закреплёнными на них спортивными элементами.
Столбы спортивного комплекса должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. На верхних торцах столбов должны быть установлены пластиковые заглушки.
Столбы спортивного комплекса должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30, стального горячекатаного листа толщиной не менее 2 мм.
Лаз с прорезными ступеньками (скала) должен быть изготовлен из влагостойкой фанеры ФСФ толщиной не менее 18мм.
Перемычки сдвоенные, соединяющие приставные столбы должны быть выполнены из стальной профильной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 5 мм.
Перемычки одинарные для башни должны быть изготовлены цельносварными из стальной профильной трубы сечением не менее ВГП Ду20 и стальной полосы толщиной не менее 4 мм.
Горизонтальный лаз (паутина) должен быть изготовлен из полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.
Спортивный комплекс должен включать в себя:
- Столбы опорные вертикальные - 8 шт;
- Столбы стяжные горизонтальные - 4 шт;
- Лаз горизонтальный (паутина)- 1 шт;
- Лаз вертикальный с прорезными ступеньками (скала) - 2 шт;
- Перемычка сдвоенная - 4 шт;
- Перемычка - 4 шт;
- Опоры- 8 шт.
