С-052.14 Спортивный комплекс
- Модель: С-052.14
- Размеры, мм: H=2025, L=1220, B=1440;
- Возраст: от 4-10 лет.
Спортивный комплекс предназначен для детей от 4 до 10 лет для физического развития, развития координации движения, преодоления страха нахождения на высоте.
Габаритные размеры спортивного комплекса должны быть не мене: H=2025, L=1220, B=1440 мм.
Сборка спортивного комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).
Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.
Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.
Спортивный комплекс должен быть выполнен по модульной схеме: отдельные спортивные элементы (модули) должны соединяться между собой, образуя единую конструкцию для выполнения спортивных упражнений.

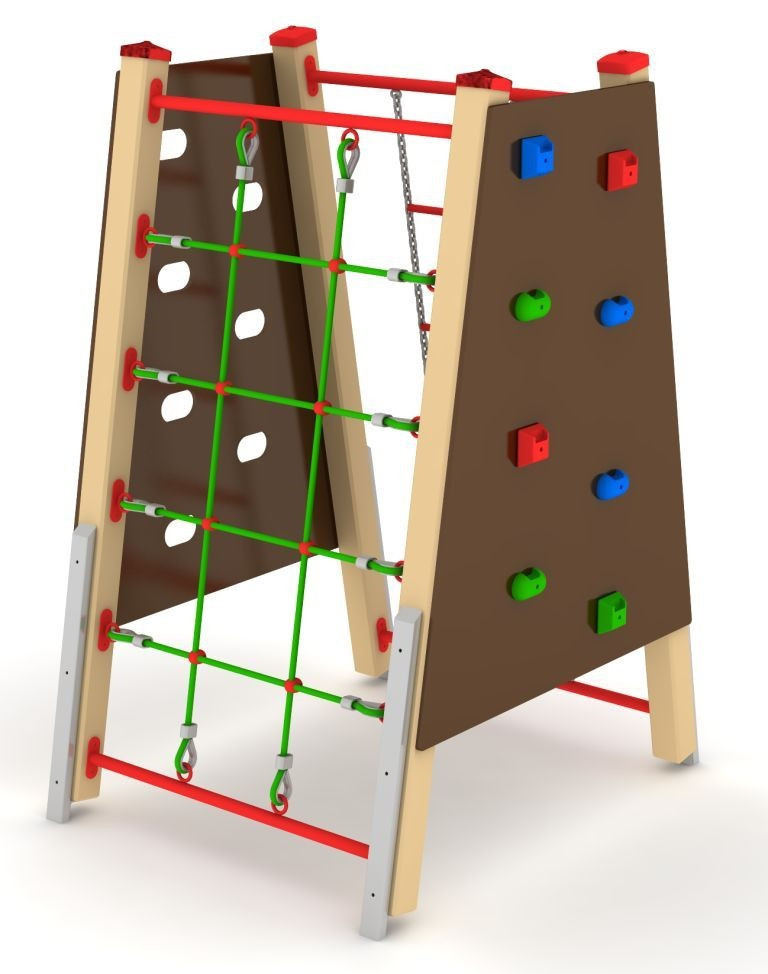

Спортивный комплекс должен представлять собой сборную конструкцию из двух наклонных боковин с лестницами и двух трапециевидных лазов.
Боковины спорткомплекса должны быть изготовлены из 2-х стоек выполненных из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам стоек и досок должна быть снята фаска не менее 8x45°.

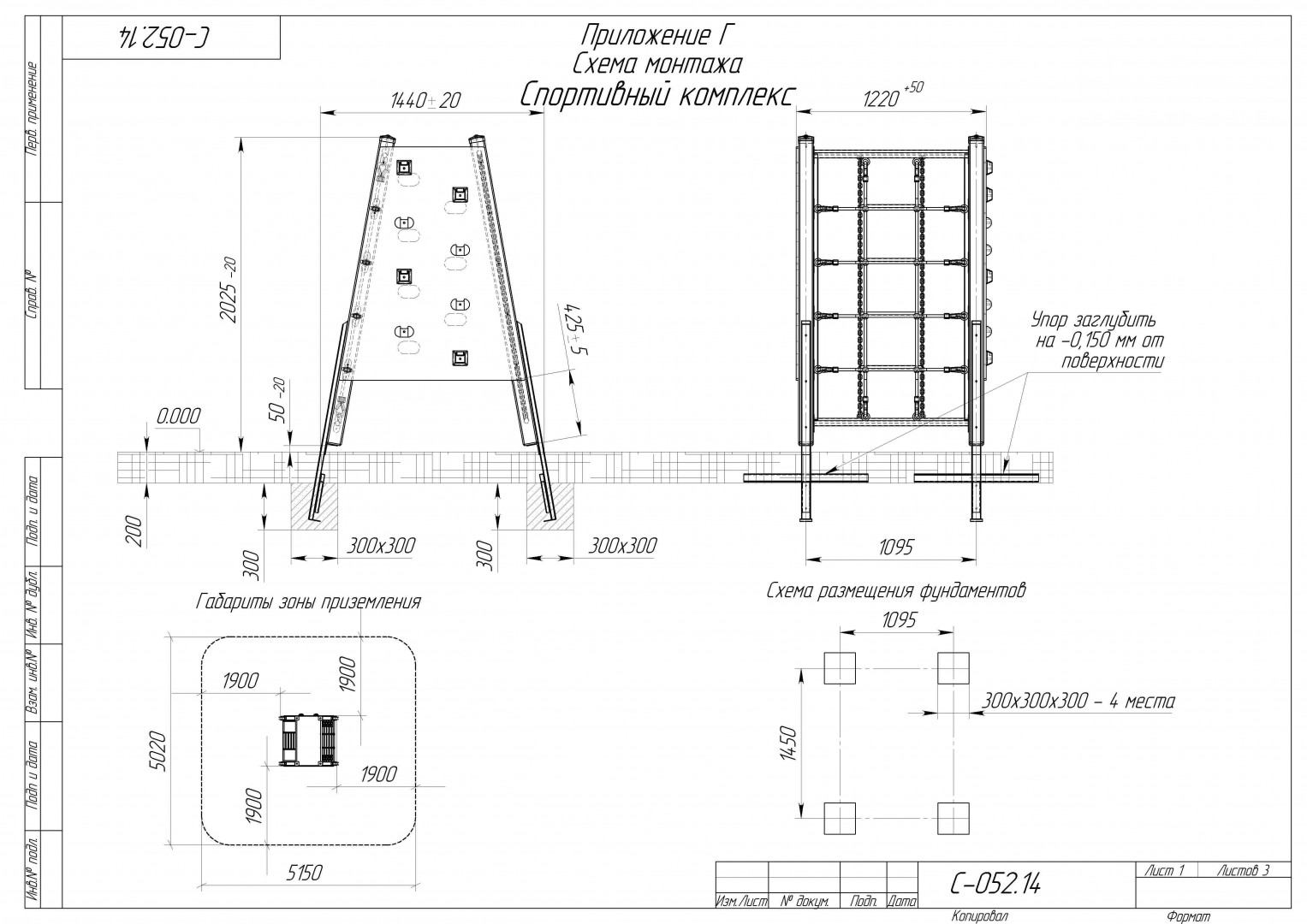

Стойки должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30, стального горячекатаного листа толщиной не менее 2 мм.
Стойки боковин должны быть соединены между собой лестницами: одной канатной и одной лестницей на цепях.
Канатная лестница должна быть изготовлена из комбинированного полипропилен-сталь каната диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов. Верхняя и нижняя перемычка лестницы должны быть изготовлены из стальной трубы сечением не менее ВГП Ду20.
Лестница на цепях должна быть изготовлена из стальной трубы сечением не менее ВГП Ду20, перемычки из стальной трубы сечением не менее Ду15, короткозвенной цепи диаметром не менее 6 мм.
Лаз с зацепами должен представлять собой конструкцию из основания и зацепами для лазания не менее 8-ми штук. Основание лаза должно быть изготовлено из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы основания должны быть обработаны защитным составом для предотвращения попадания влаги.
Лаз с прорезными ступеньками должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного лаза должны быть обработаны защитным составом для предотвращения попадания влаги.
