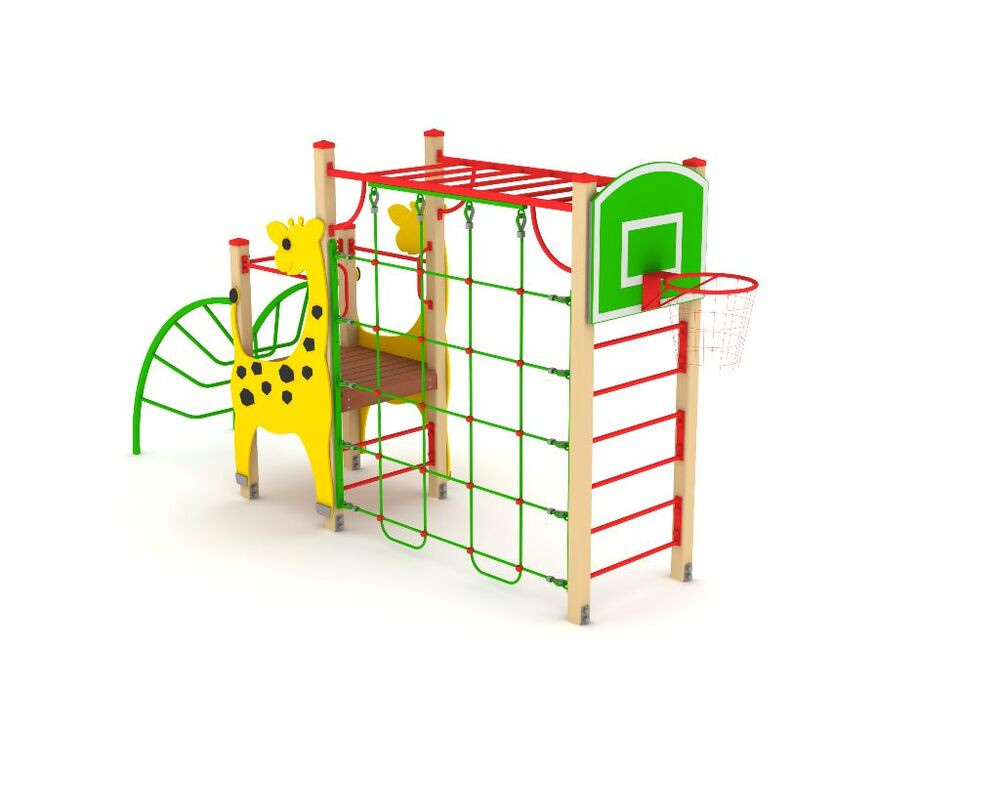

С-172 Спортивный комплекс

Спортивный комплекс предназначен для детей от 3 до 10 лет и применяется для физического развития, развития координации движения, преодоления страха нахождения на высоте.

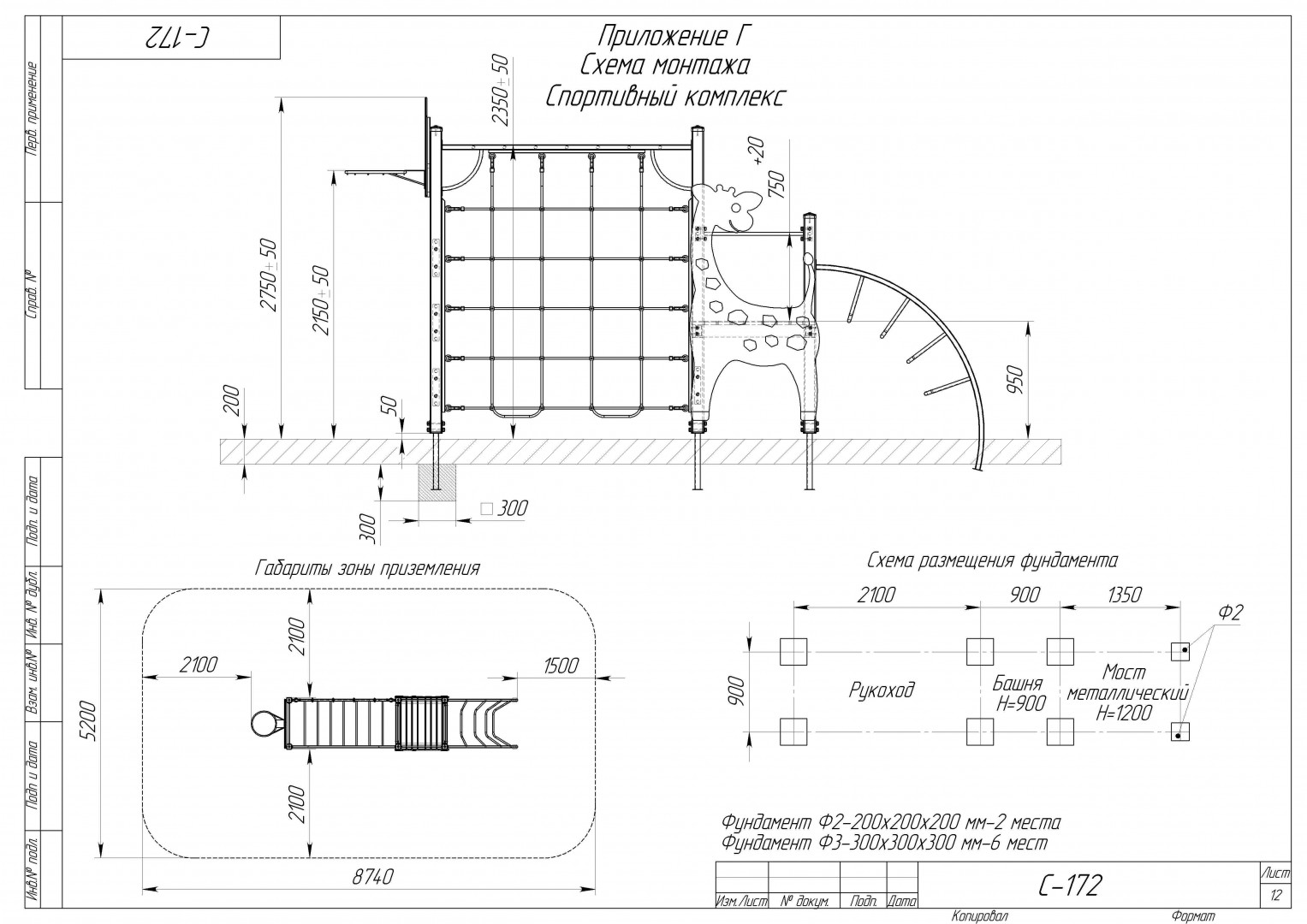

Габаритные размеры комплекса должны быть не менее: H=2490 мм, L=1030 мм, B=5140 мм.

Спортивный комплекс должен быть выполнен в виде отдельно стоящей деревянной башни с закрепленными на ней игровыми и спортивными элементами.

Сборка спортивного комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Перемычки, соединяющие столбы деревянной башни должны быть выполнены из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Сдвоенные перемычки, соединяющие приставные столбы должны быть выполнены из стальной профильной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 5 мм.

Баскетбольный щит должен быть изготовлен из влагостойкой фанеры толщиной не менее 15 мм.

Баскетбольное кольцо должно быть изготовлено из стальной трубы сечением не меньше ВГП Ду15, стального горячекатаного листа толщиной не менее 3мм.

С двух сторон деревянной башни должна быть закреплена декоративная накладка, выполненная в виде силуэта жирафа. Накладка должна быть выполнена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Лицевая и оборотная сторона накладки должны иметь скругление кромок радиусом не менее 5 мм.

Металлический рукоход, длиной не менее 2000 мм, должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40мм и трубы сечением не менее ВГП Ду20.

Вертикальная лестница шириной не менее 2000 мм должна быть изготовлена из стальной профильной трубы сечением не менее 40x20мм и полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Металлический наклонный мост должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Спортивный комплекс должен включать в себя:

• Башня с высотой пола H=900 мм - 1 шт;
• Баскетбольный щит - 1 шт;
• Баскетбольное кольцо - 1 шт;
• Пол для деревянной башни - 1 шт;
• Накладка декоративная в виде силуэта жирафа - 2 шт;
• Металлический рукоход-переход L=2000 мм - 1 шт;
• Вертикальная канатная лестница L=2000 мм - 1 шт;
• Металлический наклонный мост - 1 шт.
