С-175.1 Спортивный комплекс
- Модель: С-175.1
- Размеры, мм: H=1215, L=1055, B=2200;
- Возраст: от 3-10 лет.
Спортивный комплекс должен использоваться детьми от 3 до 10 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

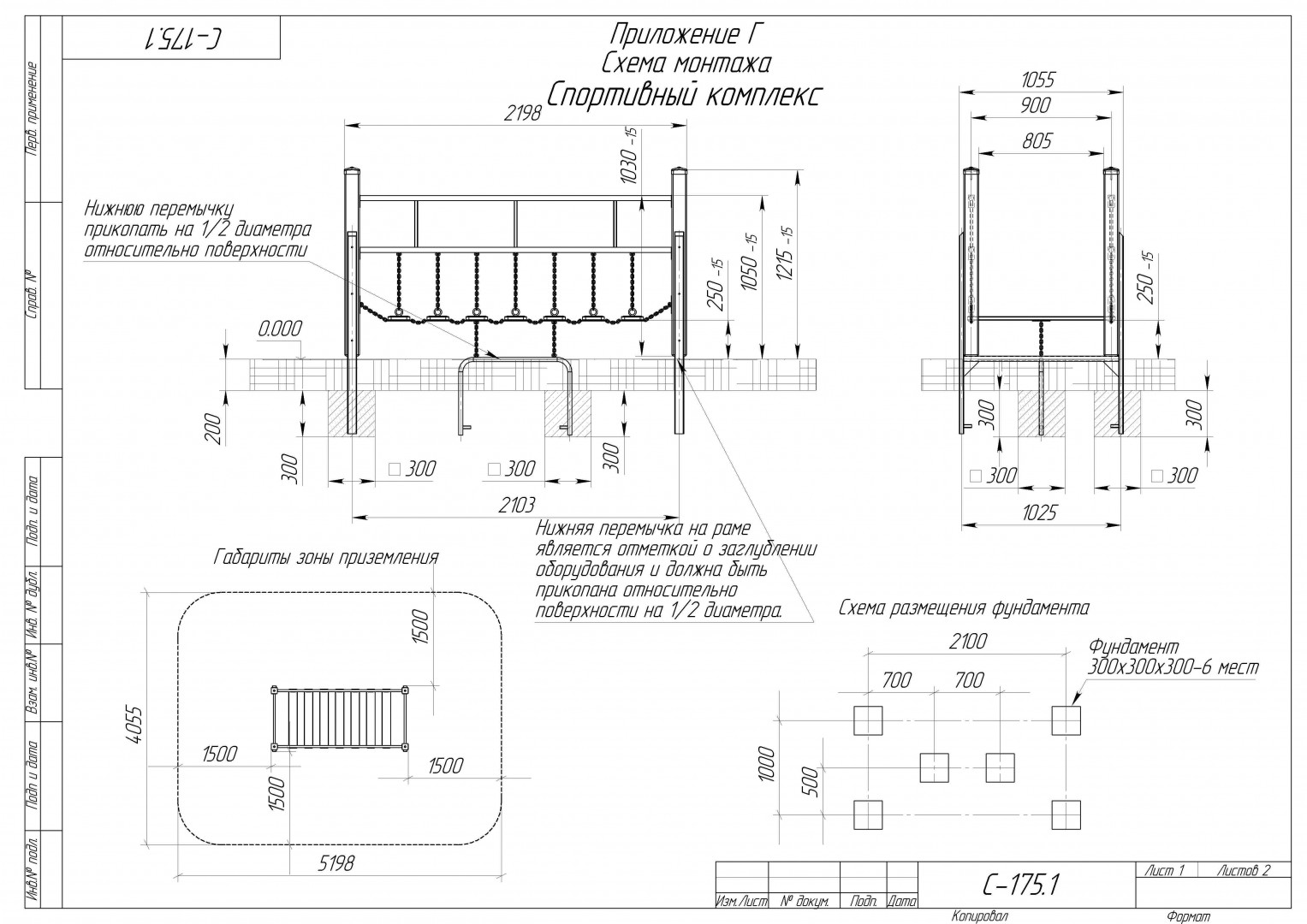

Габаритные размеры комплекса должны быть не менее: H=1215, L=1055, B=2200 мм.
Спортивный комплекс должен представлять собой конструкцию из 4-х опорных столбов с установленными между ними рамами-поручнями, на которых закреплены не менее 7-ми ступенек на гибких подвесах с ограничителем амплитуды движения.
Сборка спортивного комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).
Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.
Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.
Опорные столбы спортивного комплекса должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45° либо выполнено скругление кромок радиусом не менее 5 мм. На верхних торцах столбов должны быть установлены пластиковые заглушки.
Столбы должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться цельносварными из стальной трубы сечением не менее 30x60 мм и стяжки из стальной трубы диаметром не менее 33 мм.
Рама-поручень должна представлять собой цельносварную конструкцию из стальной трубы диаметром не менее 33 мм и стальной трубы сечением не менее 20x20 мм и стального листа толщиной не менее 4 мм.
Подвесные ступеньки в количестве не менее 7 штук должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Все ступеньки должны быть соединены между собой стяжками из короткозвенной цепи диаметром не менее 6 мм.
Для подвесов ступенек должна быть использована короткозвенная цепь диаметром не менее 6 мм.
Ограничитель амплитуды движения должен представлять собой цельносварную конструкцию из стальной трубы диаметром не менее 26 мм, стального листа толщиной не менее 4 мм и короткозвенной цепи диаметром не менее 6 мм. Ограничитель амплитуды должен иметь индивидуальный бетонный фундамент и закрепляться снизу не менее чем к 2-м подвесным ступенькам.
Спортивный комплекс должен включать в себя:
- Деревянные опорные столбы - 4 шт;
- Рама-поручень - 2 шт;
- Подвесные ступеньки на гибком цепном подвесе - 7 шт;
- Стяжка цепная ступенек - 2 шт;
- Ограничитель амплитуды движения - 1 шт.
