ТН-3201

Теневой навес предназначен для установки на детских игровых и спортивных площадках для организации отдыха детей.

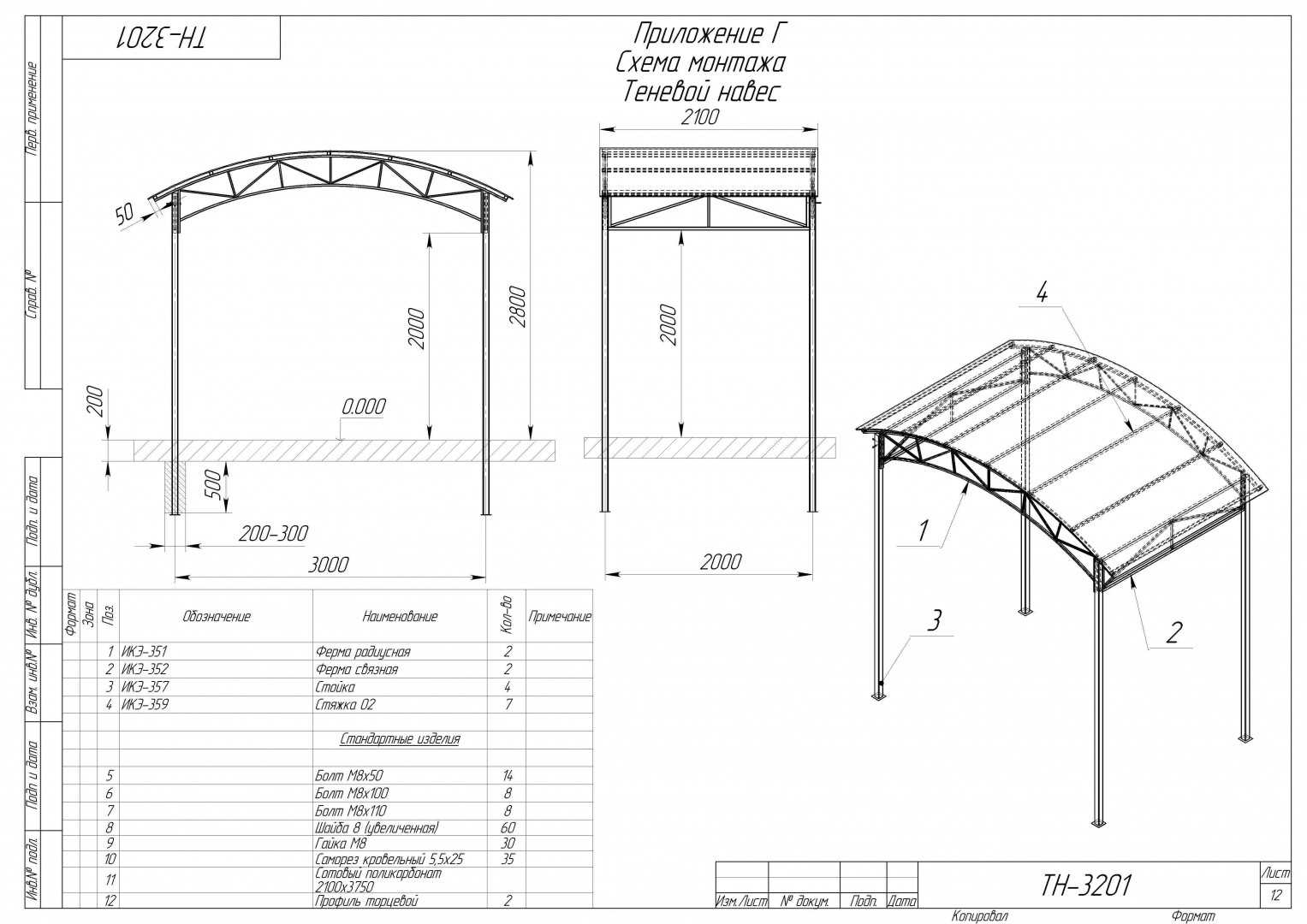

Габаритные размеры теневого навеса должны быть не менее: H=2950 мм, L=3525 мм, B=2100 мм (размеры металлического каркаса не менее H=2940, L=3430, B=2060 мм).

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

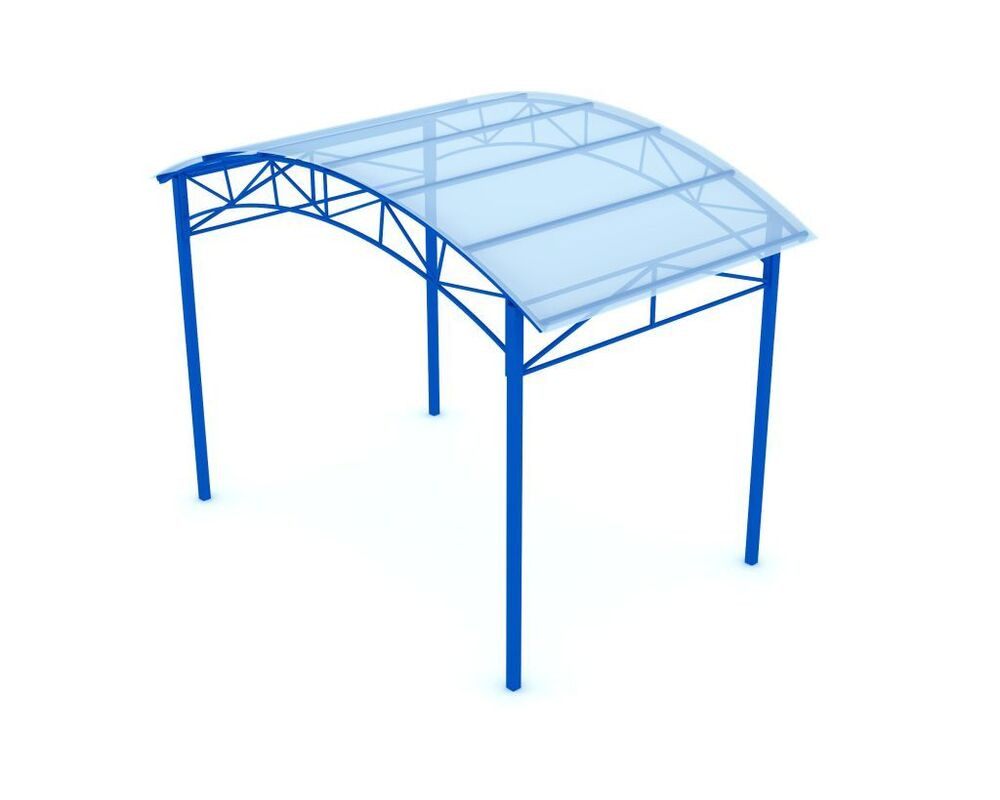

Теневой навес должен представлять собой сборную конструкцию из несущих стоек, верхних радиусных ферм, верхних связных ферм, настила на крышу, двух скамеек и одного ограждения.

Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Несущие стойки (4 шт) должны быть выполнены из стальной профильной трубы сечением не менее 60x60 мм.

Верхние радиусные фермы должны быть выполнены из стальной трубы сечением не менее 40x20 мм и трубы сечением не менее 20x20 мм, раскосы и стойки радиусной фермы из стальной трубы сечением не менее 15x15 мм.

Верхние стяжные фермы (2шт) должны быть изготовлены из стальной профильный трубы сечением не менее 30x30 мм.

Горизонтальные стяжки для крепления настила на крыше должны быть изготовлены из стальной трубы сечением не менее 30x30 мм.

Настил на крышу должен быть выполнен из сотового поликарбоната толщиной не менее 8 мм.
