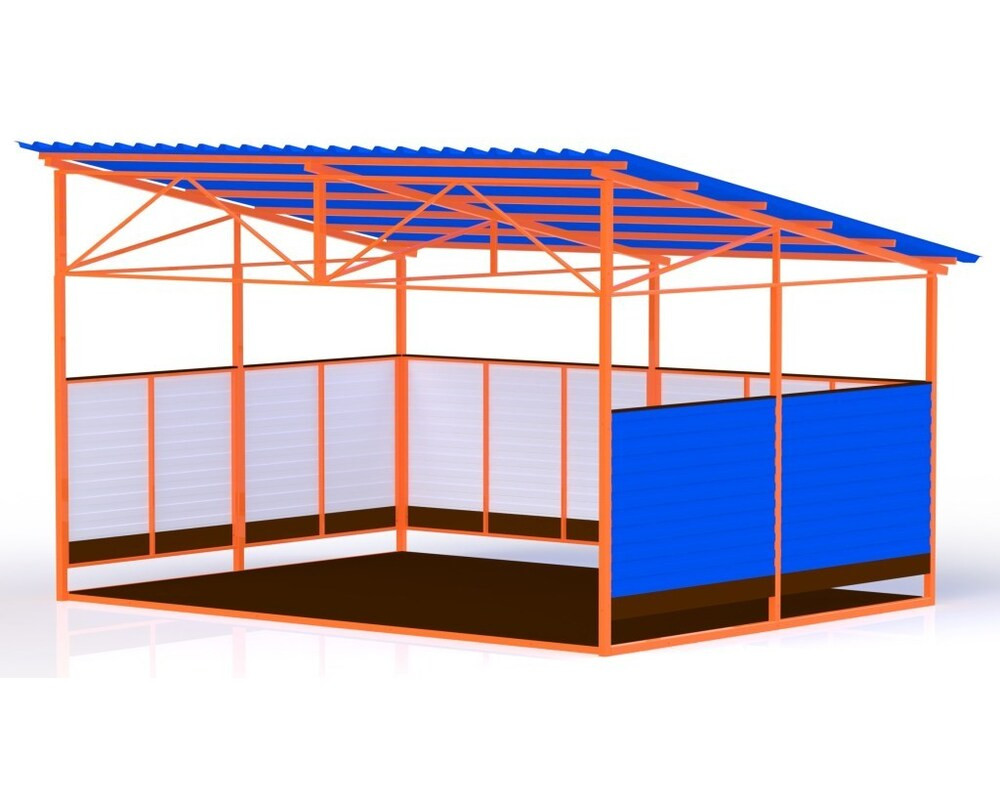

ТН-4403 Теневой навес

Теневой навес предназначен для установки на детских игровых, спортивных площадках, придомовой т.п. территориях для укрытия от атмосферных осадков и солнечного излучения.

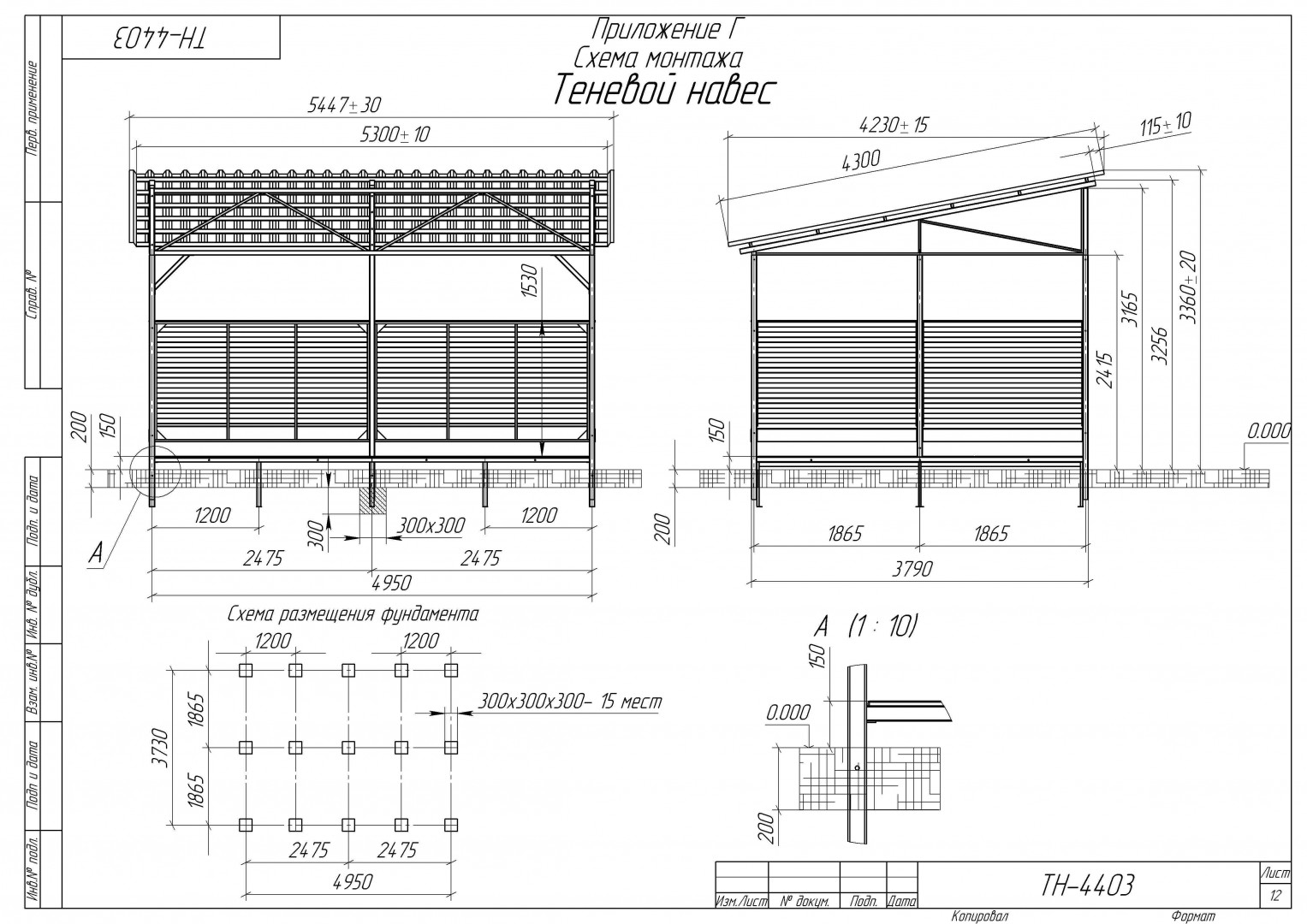

Размеры теневого навеса должны быть не менее (по осям несущих вертикальных стоек): L=4950 мм, B=3730 мм. Полезная площадь теневого навеса должна быть не менее 18,5м2.

Максимальные габаритные размеры в плане не менее H=3360, L=5300, B=4230мм.

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки) либо устанавливаться в недоступных местах (заглублениях, поднутрениях, пазах, высотах более 2000 мм и т.п.).

Теневой навес должен представлять собой сборную конструкцию из основания пола с настилом, несущих вертикальных стоек, верхней фронтальной фермы, верхних косых ферм (боковых и центральных), нижних связных (боковых и задних) ферм (бортов), настила на крышу, ограждения на нижние фермы (борта) и перилами на нижних фермах (бортах).

Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали теневого навеса должны быть выполнены из влагостойкой фанеры и иметь скругление по всем доступным кромкам радиусом не менее 4 мм.

Основание пола должно быть выполнено из стальной профильной трубы сечением не менее 50x25 мм.

Настил на основание пола должен быть выполнен из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Несущие вертикальные стойки (7 шт) должны быть выполнены из стальной профильной трубы сечением не менее 60x60 мм.

Верхняя фронтальная ферма должна быть выполнена из стальной трубы сечением не менее 50x50 мм, трубы сечением не менее 50x25 мм и трубы сечением не менее 25x25 мм.

Верхние косые фермы: боковые (2шт) и центральные (1шт) должны быть изготовлены из стальной профильный трубы сечением не менее 60x60 и 50x25мм.

Горизонтальные стяжки (прогоны) для крепления профилированного листа на крыше должны быть изготовлены из стальной трубы сечением не менее 50x25 мм.

Нижние связные фермы (боковые-4шт и задние-2шт) должны быть изготовлены из стальной профильной трубы сечением не менее 40x25.

Настил на крышу должен быть выполнен из профилированного листа не ниже С-44.

На нижних связных фермах (бортах) должно быть установлено сплошное ограждение из профилированного листа не менее C-8 с нижней отбойной планкой из ламинированной фанеры толщиной не менее 15 мм.

Перила на бортах навеса должны быть выполнены из из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм. Торцы фанерных перил должны быть обработаны защитным составом для предотвращения попадания влаги.
