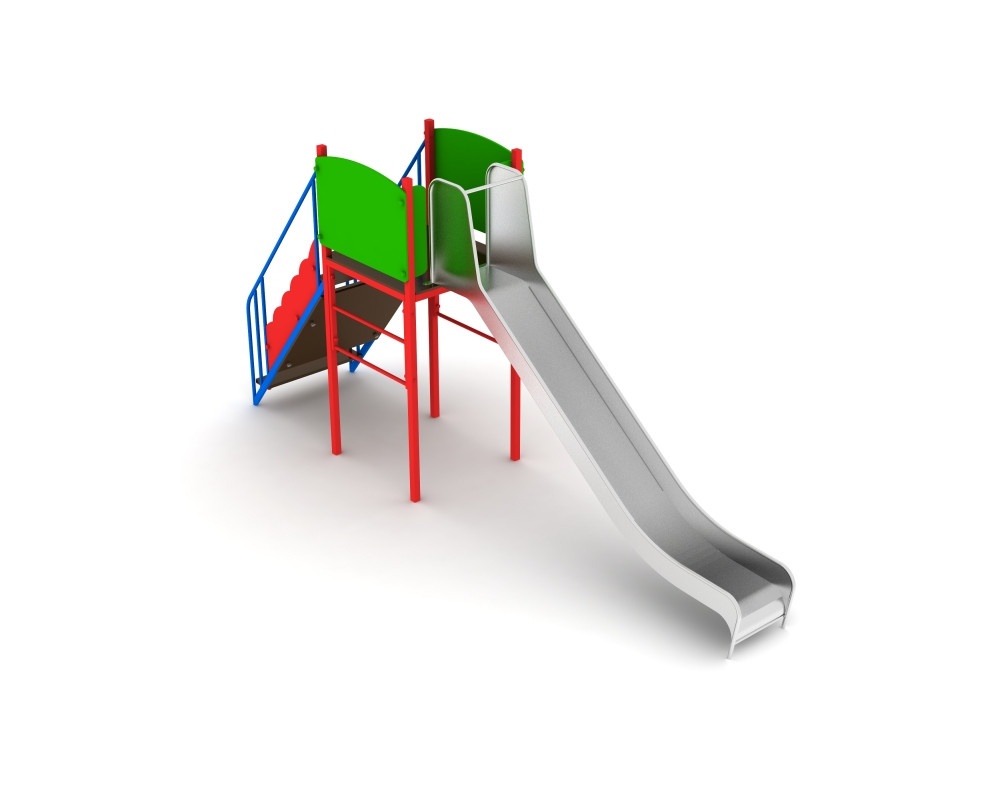

ИГ-08.2 Горка НСГ

Горка предназначена для детей от 4 до 8 лет для тематических игр, физического развития.

Горка должна представлять собой сборную конструкцию из металлической башни без крыши, двумя защитными ограждениями, наклонной поверхности для скольжения (горки) c высотой установки не менее 1500 мм, лестницы.

Сборка горки должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Габаритные размеры горки должны быть не мене: H=2270, L=4650, B=986 мм.

Цельносварные элементы горки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы горки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением (за исключением элементов, выполненных из нержавеющей стали).

Фанерные детали горки должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.

Металлическая башня должна быть выполнена из двух цельносварных боковин и двух стяжек. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25 мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы диаметром не менее 33,5 мм.

Настил для пола башни должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Наклонная поверхность для скольжения (горка) должна быть выполнена в виде единой гнуто-сварной конструкции из стального нержавеющего листа (Сталь 430) толщиной не мнее 2 мм и стальной нержавеющей трубы (Сталь 430) диаметром не менее 25 мм и включать в себя: стартовый участок, участок скольжения, конечный участок, защитную секцию стартового участка, защитную перекладину на стартовом участке, твердые бортики на участке скольжения и конечном участке, пластины для крепления горки.

Стартовый участок горки должен быть выполнен длиной не менее 355 мм, шириной не менее 470 мм и углом наклона не более 5 градусов. Защитная секция стартового участка должна быть выполнена высотой не менее 725 мм. Защитная перекладина диаметром не менее 25 мм должны быть установлена на высоте не менее 700 мм от поверхности стартового участка.

Участок скольжения шириной не менее 470 мм должен быть выполнен с углом наклона не более 38 градусов и должен представлять собой конструкцию из единого стального нержавеющего листа без стыков и соединений.

Конечный участок шириной не менее 470 мм должен быть выполнен с углом наклона не более 8 градусов и радиусом загиба в нижней части не менее 130 мм.

Твердые бортики должны представлять собой единую гнуто-сварную конструкцию с участком скольжения и конечным участком и иметь высоту не менее 170 мм. В верхней части по всей длине бортиков должна быть установлена стальная труба диаметром не менее 25 мм.

Пластины для крепления горки должны быть выполнения из нержавеющего листа (Сталь 430) толщиной не менее 4 мм.

Лестница должна быть выполнена из двух цельносварных боковин и ступенек из влагостойкой ламинированной фанеры ФСФ с односторонней рифленой поверхностью и толщиной не менее 24 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы диаметром не менее 26,8 мм, стального листа толщиной не менее 4 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Декоративные ограждения в виде сплошной панели должны быть изготовлены из влагостойкой фанеры толщиной не менее 15 мм.
