ИГ-08.3 Горка с винтовым скатом

ИГ-08.3 Горка с винтовым скатом 0ИГ-08.3 Горка с винтовым скатом 1
  • Модель: ИГ-08.3
  • Размеры, мм: H=2350, L=4015, B=1560;
  • Возраст: от 5-12 лет;
  • Высота ската: 1500 мм

Горка предназначена для детей от 5 до 12 лет для тематических игр, физического развития.

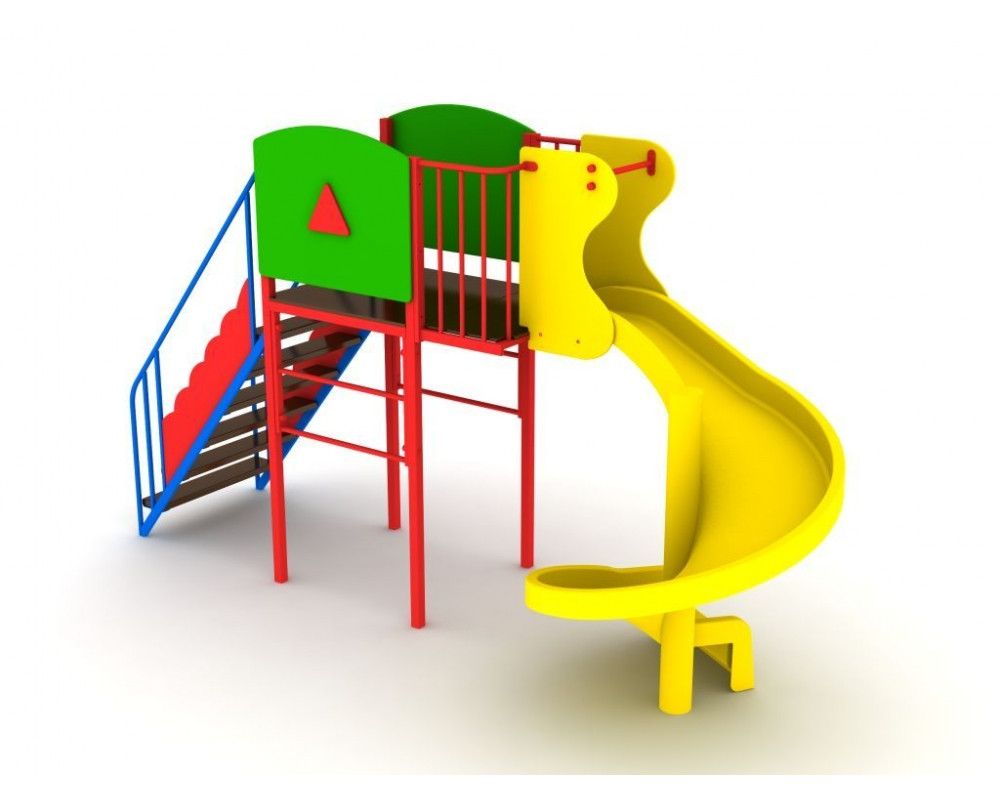

Горка должна представлять собой сборную конструкцию из поверхности скольжения спиральной формы (горки) высотой не менее 1500 мм, металлической башни без крыши, площадки для доступа к горке и лестницы.

Сборка горки должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Габаритные размеры горки должны быть не мене: H=2350, L=4015, B=1560 мм.

Цельносварные элементы горки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы горки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали горки должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Горка высотой не менее 1500 мм от поверхности площадки с поверхностью скольжения спиральной формы должна представлять собой единую неразборную монолитную конструкцию без стыков отдельных участков поверхности скольжения, включающую в себя: стартовый участок, спиральный участок скольжения, конечный участок, ограждающие бортики и центральную опору.

Неразборная монолитная конструкция спиральной поверхности горки должна быть получена методом контактного формования из защитно-декоративного слоя (гелькоута), слоя армирующего материала (эмульсионный стекломат), 4-х слоев наполнения из рулонного стеклопластика и полимерного связующего материала.

Стартовый участок горки длиной не менее 350 мм должен быть оборудован защитной секцией высотой не менее 800 мм от поверхности участка. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Спиральный участок скольжения, должен представлять собой цельную конструкцию без соединения отдельных элементов и иметь угол поворота спирали не менее 300°.

Ограждающие бортики должны быть выполнены в виде цельной конструкции без соединения отдельных элементов, а также в виде единой конструкции со стартовым участком, участком скольжения, конечным участком и, иметь высоту в средней части профиля горки не менее 150 мм.

Конечный участок горки должен иметь высоту от поверхности покрытия площадки не более 350 мм.

Центральная опора должна иметь дополнительное армирование из стальной трубы диаметром не менее 89 мм для установки на бетонный фундамент.

Лестница высотой не менее 1500 мм должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм (допускается замена сосновой доски на влагостойкую ламинированную фанеру ФСФ толщиной не менее 18 мм в два слоя). Доска ступеньки лестницы должна иметь скругление кромок радиусом не менее 5 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Металлическая башня должна быть выполнена из двух цельносварных боковин и двух стяжек. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25 мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы сечением не менее ВГП Ду25.

Пол для башни должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Лицевая сторона досок пола должна иметь скругление кромок радиусом не менее 5 мм. Конструкция пола башни должна исключать скапливание воды и снега.

Ограждение на башне должно быть выполнено из цельного листа влагостойкой фанеры ФСФ толщиной не менее 15 мм.
