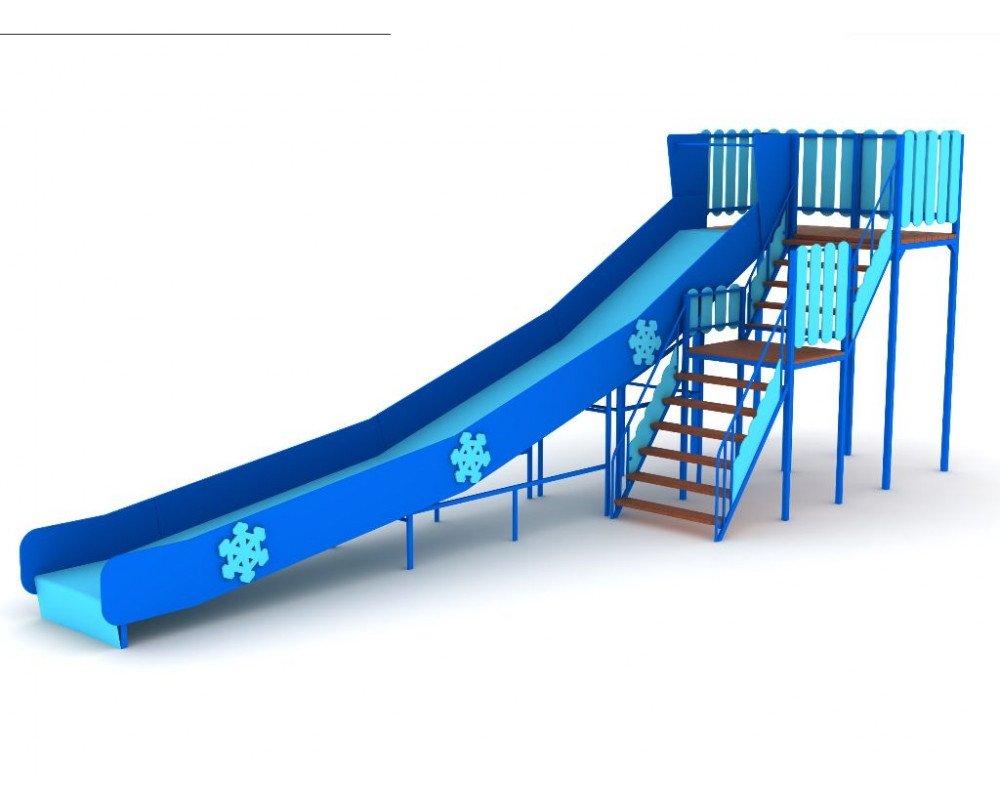

ИГ-04 Горка “Зима”

Горка предназначена для детей от 6 до 14 лет для тематических игр, физического развития.

Горка должна представлять собой сборную конструкцию из ската высотой не менее 2540 мм, лестницы высотой 2540 мм c промежуточной площадкой.

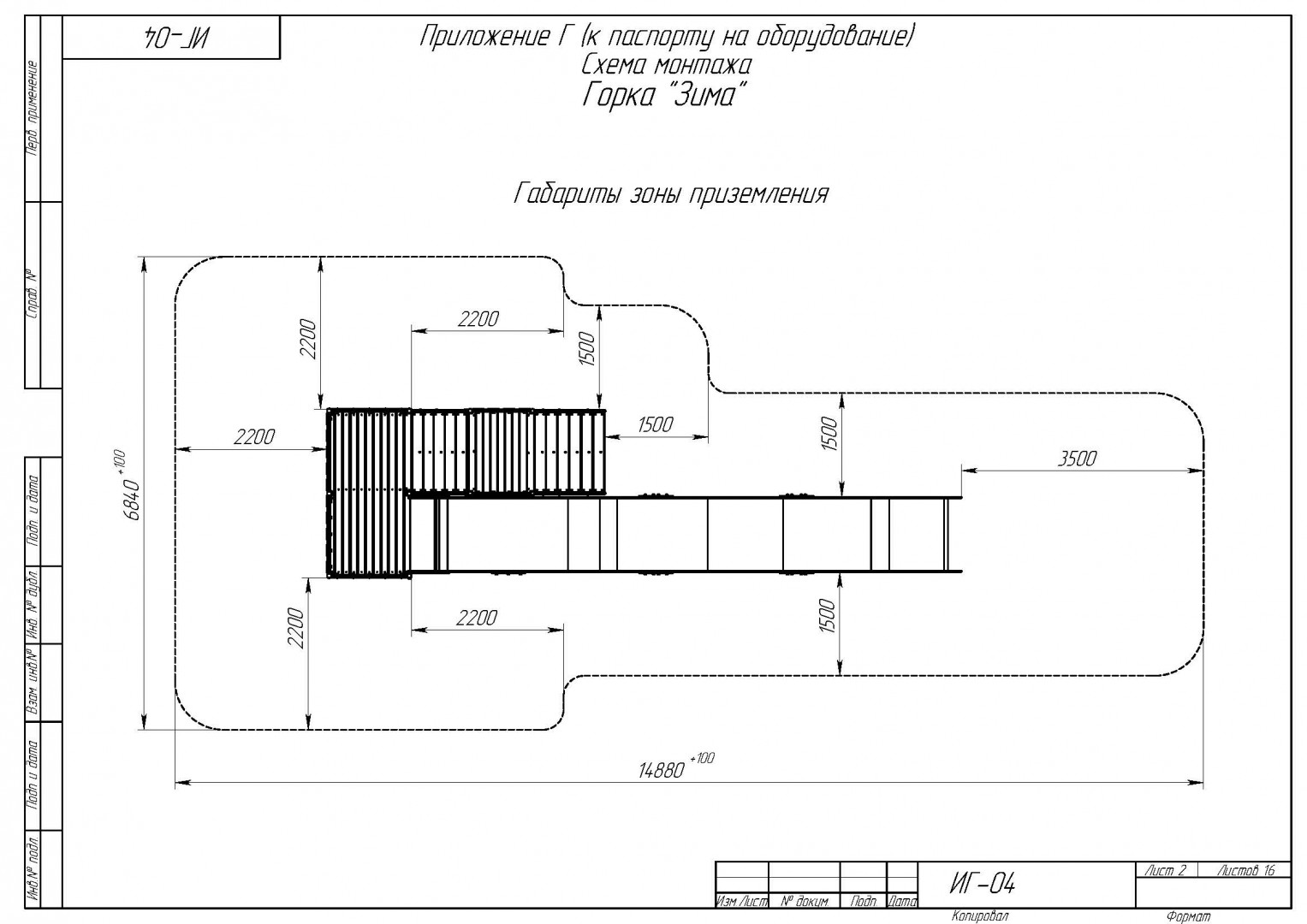

Габаритные размеры горки должны быть не мене: H=3550, L=2440, B=9180 мм.

Сборка горки должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы горки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы горки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали горки должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Горка должна представлять собой сборную конструкцию из башни с ограждениями, лестницы с промежуточной площадкой и составного ската.

Металлическая башня должна размером не менее 1150x2350 мм быть выполнена из двух цельносварных боковин, центральной рамы и стяжек. Боковины башни должны быть выполнены из стальной трубы сечением не менее 60x60 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25 мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы сечением не менее ВГП Ду25.

Ограждение на башню должной быть выполнено в виде штакетника из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Пол для башни должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Лицевая сторона досок пола должна иметь скругление кромок радиусом не менее 5 мм. Конструкция пола башни должна исключать скапливание воды и снега.

Скат высотой не менее 2540 мм должен быть выполнен из стальной профильной трубы сечением не менее 50x25мм, стального горячекатаного листа толщиной не менее 2 мм. Борта ската должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Ограждение стартового участка ската должно быть высотой не менее 750 мм от поверхности стартового участка. Ограждение стартового участка должно быть закреплено на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Высота фанерных бортов от поверхности ската должна быть не менее 350 мм.

Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщи ной не менее 40 мм (допускается замена сосновой доски на влагостойкую ламинированную фанеру ФСФ толщиной не менее 18 мм в два слоя). Доска ступеньки лестницы должна иметь скругление кромок радиусом не менее 5 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.
