ИК-01.19 Игровой комплекс

Игровой комплекс должен использоваться детьми от 6 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

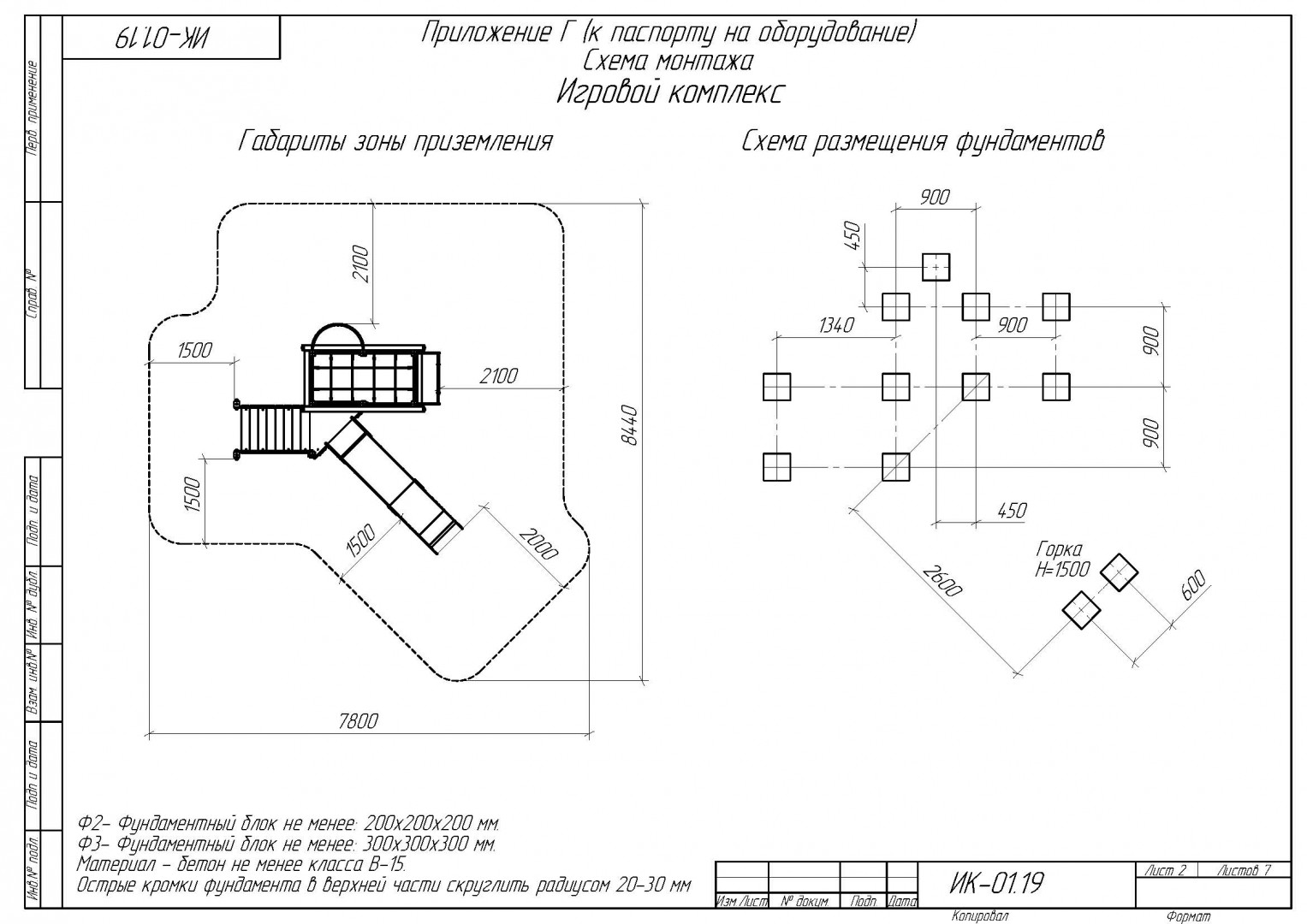

Габаритные размеры комплекса должны быть не менее: H=2500, L=4080, B=4030 мм.

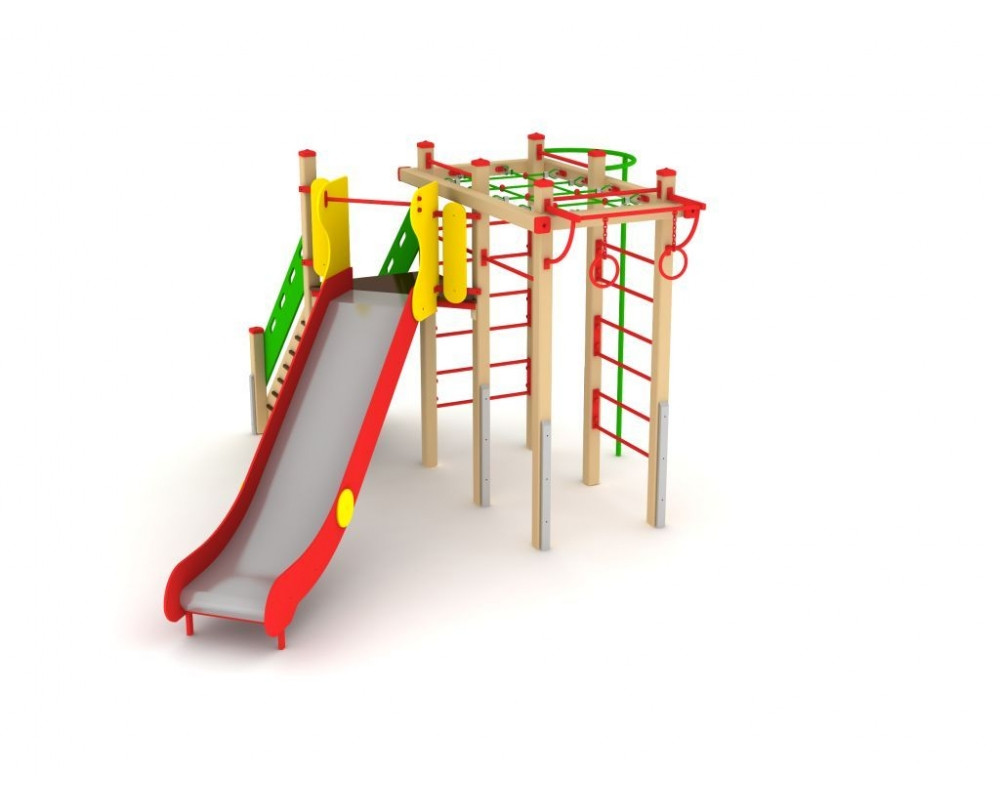

Игровой комплекс должен был выполнен в виде отдельно стоящей деревянной башни без крыши и треугольной в плане платформой для игры высотой не менее 1500мм от уровня площадки с закрепленными на ней игровыми элементами и примыкающим к башне спортивным комплексом.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Треугольный пол (игровая платформа) деревянной башни со сторонами не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Скат высотой не менее 1500 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница высотой не менее 1500 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 4-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм. (Допускается изготовление боковин (тетивы) лестницы и ступенек из сосновой доски толщиной не менее 40 мм, перил лестницы из сосновой доски сечением не менее 30x105 мм., ограждения лестницы из влагостойкой фанеры ФСФ толщиной не менее 15 мм).

Спортивный комплекс соединяющийся с треугольной башней должен представлять собой сборную конструкцию из деревянных столбов с закреплёнными на них спортивными элементами.

Столбы спортивного комплекса должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. На верхних торцах столбов должны быть установлены пластиковые заглушки.

Столбы спортивного комплекса должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30, стального горячекатаного листа толщиной не менее 2 мм.

Металлический шест должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду25.

Сдвоенные перемычки, соединяющие приставные столбы должны быть выполнены из стальной профильной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 5 мм.

Навесной турник должен быть изготовлены из стальной профильной трубы сечением не менее 40x25мм, стальной трубы сечением не меньше Ду20, стальной полосы сечением не менее 4x40 мм.

Кольца гимнастические на турнике с кольцами должны быть изготовлены из стальной трубы сечением не менее Ду15. Кольца должны быть навешаны на цепь короткозвённую диаметром не менее 6 мм.

Горизонтальный лаз (паутина) должен быть изготовлен из полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Игровой комплекс должен включать в себя:

• Деревянная башня с треугольным в плане полом H=1500 мм – 1 шт;
• Скат H=1500 мм – 1 шт;
• Лестница фанерная H=1500 мм - 1 шт;
• Столбы спортивного комплекса опорные вертикальные – 6 шт;
• Столбы спортивного комплекса стяжные горизонтальные – 4 шт;
• Шест металлический – 1 шт;
• Турник навесной с кольцами - 1 шт;
• Горизонтальный канатный лаз (паутина) - 1 шт.
