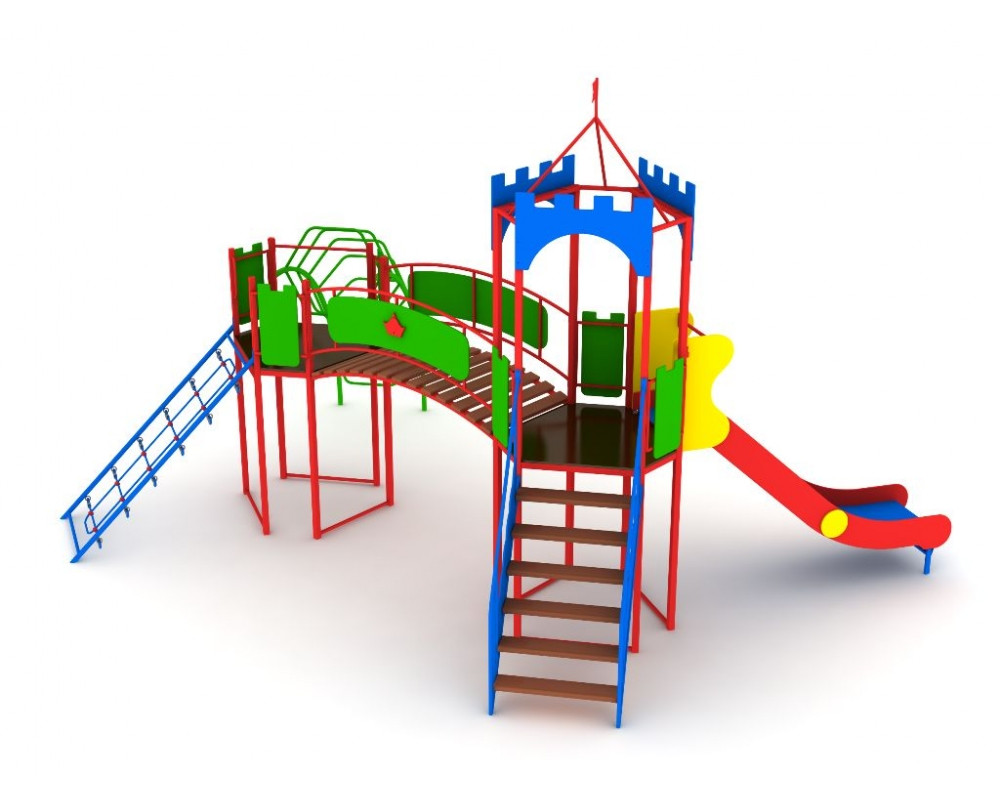

ИК-02.6 Игровой комплекс

Игровой комплекс должен использоваться детьми от 6 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=4170 мм, L=6670 мм, B=5060 мм.

Игровой комплекс должен был выполнен в виде двух металлических шестигранных башен c высотой платформы для игры не менее 1500мм от уровня площадки, с закрепленными на них игровыми элементами. Одна из башен игрового комплекса должна быть выполнена с крышей, вторая без крыши.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены краской на водной основе.

Металлическая шестигранная башня должна быть выполнена из трёх цельносварных боковин и центральной стяжки. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы сечением не менее ВГП Ду25.

Крыша шестигранная на башне должна быть выполнена в стиле “Крепость”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм. Металлический каркас крыши должен быть выполнен цельносварным из стальных профильных труб сечением не менее 40x20 мм 20x20 мм и стального листа толщиной не менее 2 мм.

Шестигранный пол (игровая платформа) башни должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Ограждение на металлическую башню должна быть выполнена в стиле “Крепость” и состоять из цельносварного металлического каркаса изготовленного из стальной профильной трубы сечением не менее 30x30 и 40x20 мм и накладки из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Скат высотой не менее 1500 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Выгнутый переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено в виде выгнутой цельносварной рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее 30x30мм, стального листа толщиной не менее 4мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено цельносварным в виде выгнутой рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее ВГП Ду20, и стальной трубы сечением не менее 20x20 мм. На ограждении перехода должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Металлический наклонный кольцевой лаз должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГВ Ду20.

Наклонный канатный лаз должен быть изготовлена из стальной трубы сечением не менее ВГП Ду32, ВГП Ду 20. На лазе должен использоваться комбинированный полипропилен-сталь канат диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Игровой комплекс должен включать в себя:

• Металлическая шестигранная башня с крышей H=1500 мм – 1 шт;
• Металлическая шестигранная башня без крыши H=1500 мм – 1 шт;
• Крыша шестигранная в стиле “Крепость”- 1 шт;
• Выгнутый переход между башнями длиной L=2000 мм – 1 шт;
• Скат H=1500 мм - 1 шт;
• Лестница H=1500 мм – 1 шт;
• Наклонный кольцевой лаз H=1500 мм – 1 шт;
• Лаз наклонный канатный H=1500 мм - 1 шт.
