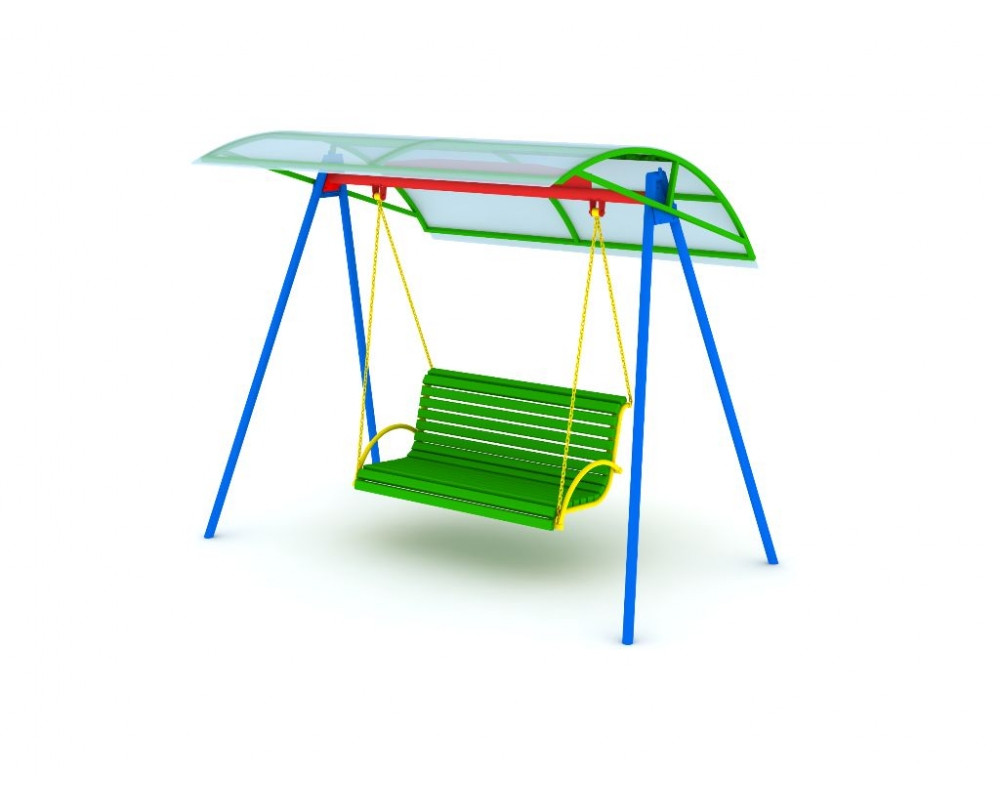

К-02.3 Качели "Диван" с навесом

Качели предназначены для детей от 12 лет. Габариты качели должны быть не менее: H=2270, L=2790, B=1545 мм.

Качели должны представлять собой сборную конструкцию из двух боковин, горизонтальной перекладины на 1 подвес, сиденье на гибком подвесе со спинкой, радиусной крыши (навеса), декоративных накладок на боковинах.

Сборка элементов качели должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

В собранном состоянии для повышения устойчивости боковины качели должны иметь угол наклона относительно уровня земли не более 80 град.

Боковины качели должны быть изготовлены из 2-х стоек выполненных из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам стоек должна быть снята фаска не менее 8x45°. Стойки должны быть соединены между собой металлическим кронштейном из стальной трубы сечением не менее 50x25 мм и двумя декоративными накладками из ламинированной влагостойкой фанеры толщиной не менее 15 мм. На торцах стоек должны быть установлены пластиковые заглушки.

Стойки качели должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30, стального горячекатаного листа толщиной не менее 2 мм.

Перекладина для крепления подвесов должна быть изготовлена из стальной трубы сечением не менее ВГП Ду50, стального листа толщиной не менее 5мм. Кронштейны для крепления гибкого подвеса к перекладине должны быть изготовлены из стального горячекатаного листа толщиной не менее 5 мм.

Сиденье должно иметь не менее 4-х гибких элементов подвеса, выполненных из короткозвенной цепи сечением не менее 6 мм. Каркас сиденья на подвесе должен быть изготовлен из стальной трубы сечением не менее ВГП Ду20, профильной трубы сечением не менее 20x20 мм, стального листа толщиной не менее 2 мм. Сиденье подвеса должно быть выполнено со спинкой и боковыми ручками. На спинке и сидении должен быть настил из сосновой доски толщиной не менее 30 мм. Лицевая сторона досок пола должна иметь скругление кромок радиусом не менее 3 мм. Конструкция настила должна исключать скапливание воды и снега.

Крыша (навес) должна представлять собой сборную радиусную конструкцию, выполненную из двух боковин соединенных между собой прогонами для крепления настила. Боковины должны быть изготовлены из стальной профильной трубы сечением не менее 40x20 мм, вспомогательные элементы крыши из стальной трубы сечением не менее 20x20мм, стального листа толщиной не менее 2мм. Прогоны для крепления настила на крышу должны быть изготовлены из трубы сечением не менее 30x30. Настил на крышу должен быть выполнен из сотового поликарбоната толщиной не менее 8 мм.

В узлах вращения качели должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
