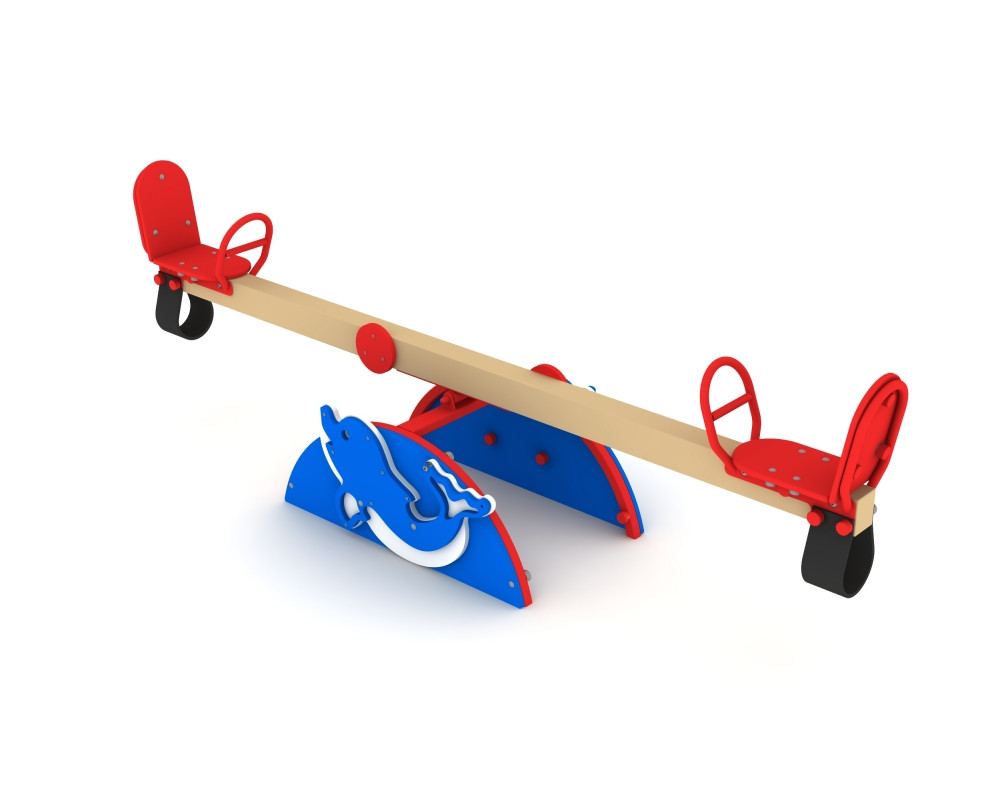

К-05.7 Качалка-балансир "Дельфин"

Качалка-балансир предназначена для детей от 3 до 12 лет. Габариты качалки должны быть не менее H=815 L=2580 B=590 мм.

Качалка-балансир должна представлять собой сборную конструкцию из неподвижного основания с декоративными накладками и качающегося балансира.

Цельносварные элементы качалки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы качалки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали качалки должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.

Сборка элементов качалки-балансира должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Основание качалки должно быть выполнено из цельносварного каркаса и боковых декоративных накладок с 2-х сторон.

Декоративные накладки на каркас должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 м и включать в себя: основание в виде полукруга и декоративного элемента, выполненного в виде силуэта дельфина.

Цельносварной каркас основания должен быть изготовлен из стальной профильной трубы сечением не менее 30x30 мм, вспомогательные элементы основания из стальной профильной трубы сечением не менее 60x30. Кронштейны для крепления подшипникового узла к основанию должны быть изготовлены из стального горячекатаного листа толщиной не менее 8 мм.

Качающийся балансир на два посадочных места размещенных напротив друг друга должен быть выполнен из клееного бруса сечением не менее 80x95 мм.

На балансире должны быть установлены два амортизатора из резины толщиной не менее 8 мм и две декоративные накладки “Мяч” из фанеры толщиной не менее 15 мм.

Каждое посадочное место балансира должно быть оборудовано сиденьем, спинкой и ручкой. Ручки должны быть изготовлены из стальной трубы сечением не менее 21,3 мм. Спинка балансира должна быть установлена на раме изготовленной из стального листа толщиной не менее 4 мм. Сиденье и спинка балансира должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

В узле качения балансира должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
