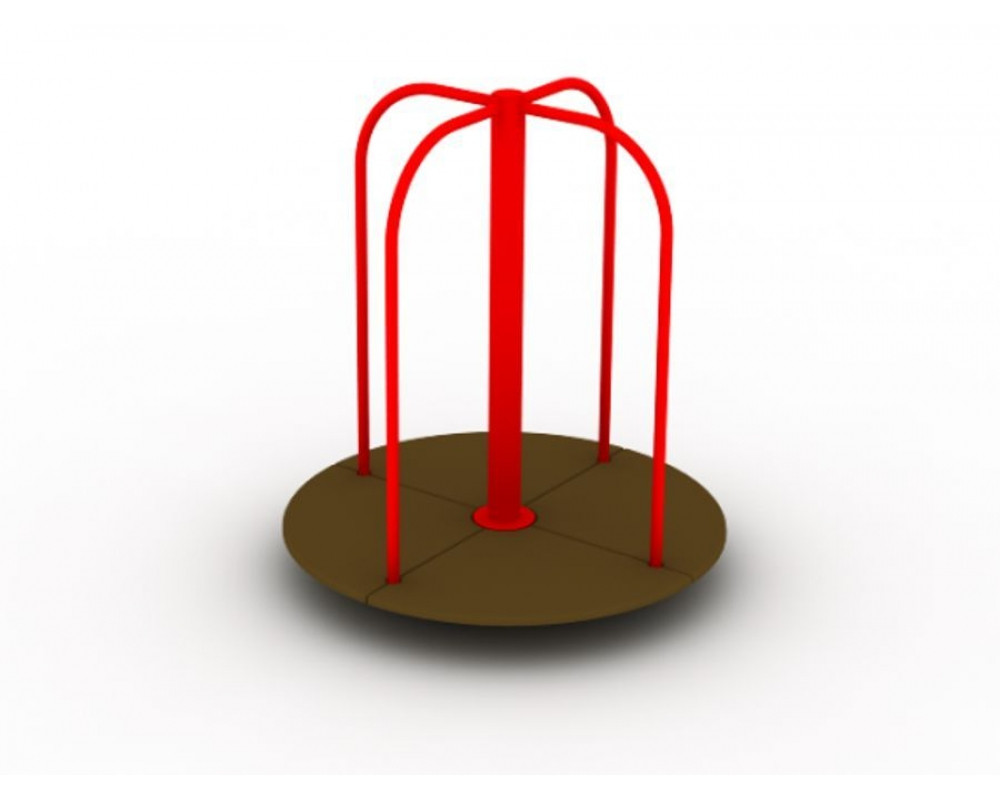

К-06.1 Карусель “Ромашка”

Карусель предназначена для детей от 6 до 12 лет. Габариты карусели должны быть не менее H=890 L=800 B=800 мм.

Карусель должна представлять собой конструкцию из неподвижного основания и вращающейся платформы.

Цельносварные элементы карусели должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы карусели должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали карусели должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Неподвижное основание карусели должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 50x25, вспомогательные элементы основания должны быть выполнены из стальной профильной трубы сечением не менее 25x25мм, стального листа толщиной не менее 2 мм.

Вращающаяся платформа должна быть выполнена цельносварной из стальной профильной трубы сечением не менее 40x20 и стальной трубы сечением не менее ВГП Ду20. Вспомогательные элементы платформы должны быть выполнены из стальной трубы сечением не менее ВГП Ду50, стального листа толщиной не менее 4 мм.

Неподвижное основание и вращающаяся платформа должны быть соединены между собой ступицей не менее чем с 2-мя роликовыми подшипниками № 308 установленными попарно (либо другими, не уступающими по характеристикам). Ступица должна быть изготовлена из стальной трубы диаметром не менее 108 мм. Корпуса для установки подшипников должны быть изготовлены методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров. Валы для установки подшипников должны быть изготовлены из стального прутка сечением не менее 50 мм. Подшипниковые узлы должны быть защищены от попадания пыли, влаги и т.п. загрязнений. Конструкция подшипниковых узлов должна предусматривать возможность периодического смазывания их консистентной смазкой.

На вращающейся платформе должен быть установлен настил из влагостойкой ламинированной фанеры толщиной не менее 18 мм с односторонней рифленой поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.
