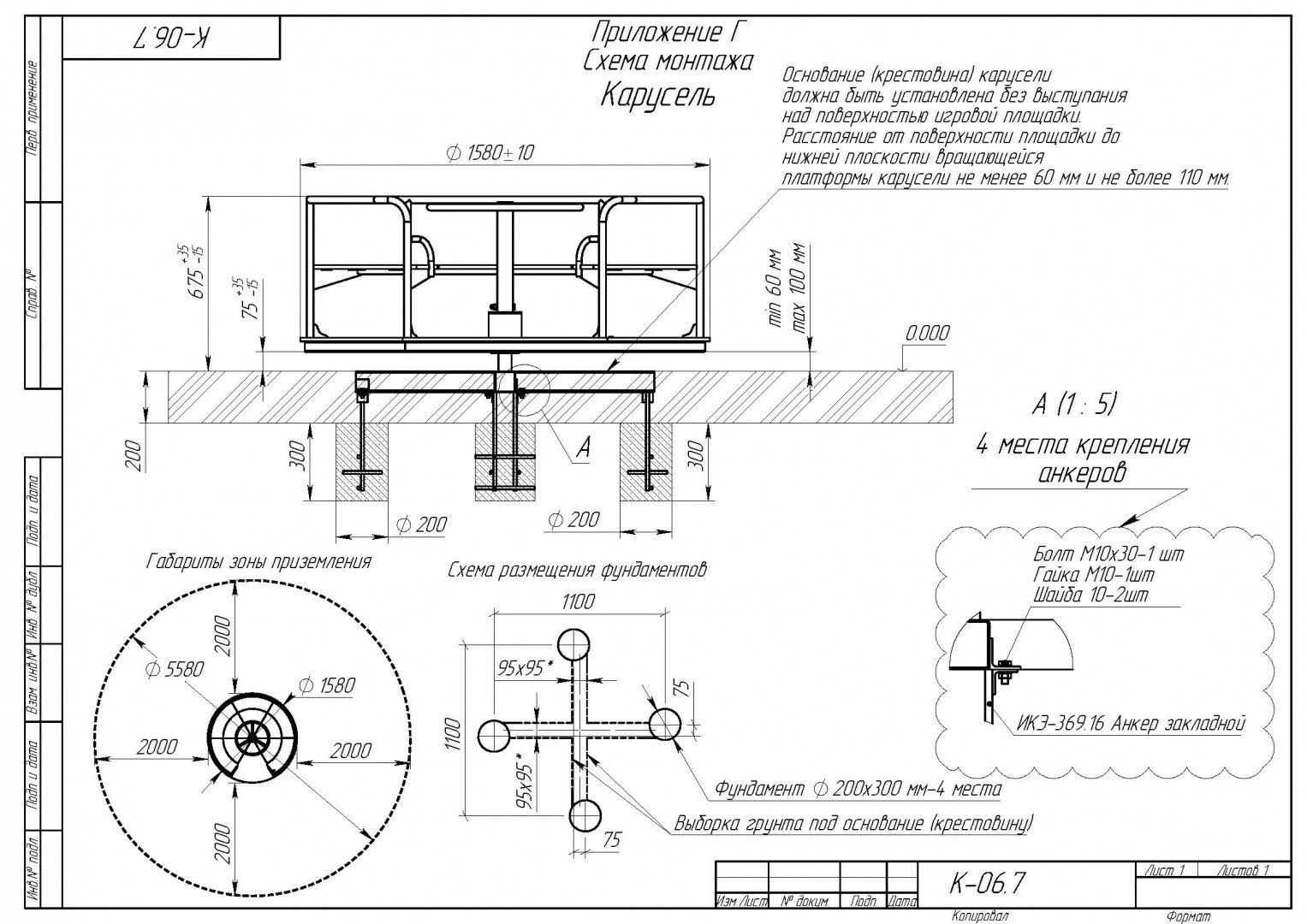

К-06.7 Карусель

Карусель предназначена для детей от 4 до 12 лет. Габариты карусели должны быть не менее: H=660, L=1580,B=1580.

Карусель должна представлять собой конструкцию из неподвижного основания, неподвижного центрального руля, позволяющего раскрутить платформу, и вращающейся вокруг руля радиусной платформы.

Цельносварные элементы карусели должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы карусели должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали карусели должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.

Вращающаяся платформа должна быть выполнена цельносварной из стальной профильной трубы сечением не менее 40x40 и 40x25 мм. Каркас сидений и ограждение на платформе должны быть выполнен из стальной трубы диаметром не менее 26,8 мм и стального листа толщиной не менее 4 мм. Настил на сидение платформы должен быть выполнен из влагостойкой фанеры толщиной не менее 15 мм.

На вращающейся платформе должен быть установлен настил из влагостойкой ламинированной фанеры толщиной не менее 15 мм с односторонней рифленой поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Неподвижное основание карусели должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 80x80 мм.

Неподвижное основание и вращающаяся платформа должны быть соединены между собой ступицей не менее чем с 2-мя роликовыми подшипниками № 308 установленными попарно (либо другими, не уступающими по характеристикам). Ступица должна быть изготовлена из стальной трубы диаметром не менее 108 мм. Корпуса для установки подшипников должны быть изготовлены методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров. Валы для установки подшипников должны быть изготовлены из стального прутка сечением не менее 50 мм. Подшипниковые узлы должны быть защищены от попадания пыли, влаги и т.п. загрязнений. Конструкция подшипниковых узлов должна предусматривать возможность периодического смазывания их консистентной смазкой.

Центральный неподвижный руль должен быть изготовлен цельносварным из стальной профильной трубы диаметром не менее 60 мм и стальной трубы диаметром не менее 26,8 мм.
