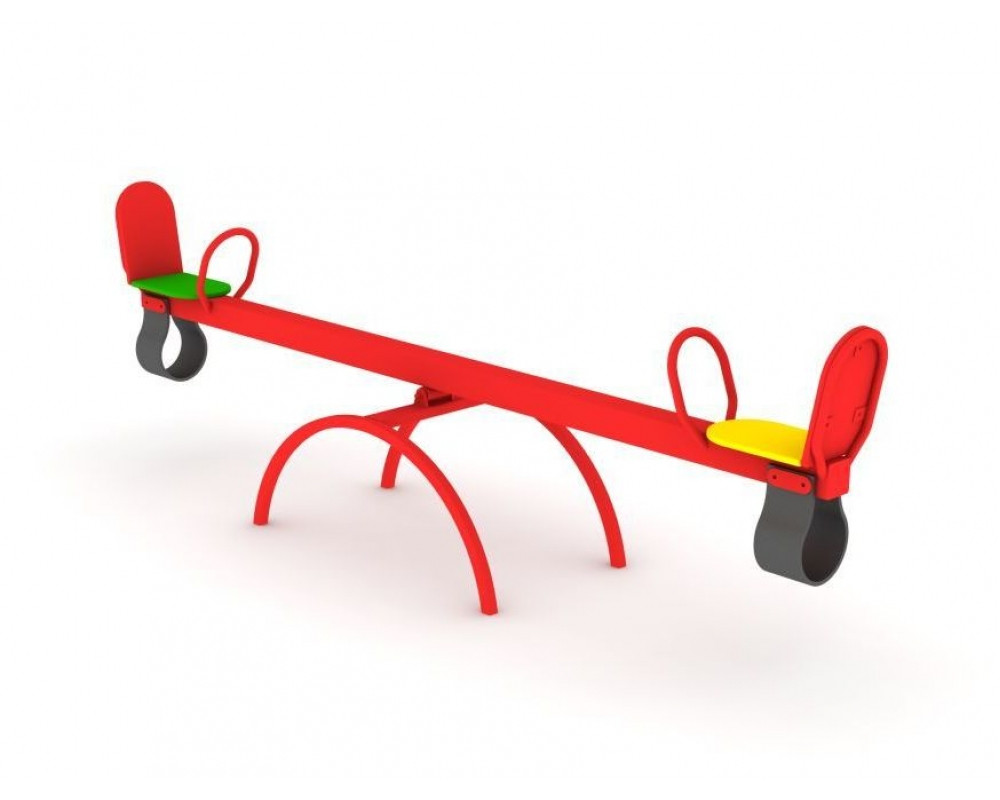

К-07.4 Качалка-балансир

К-07.4 Качалка-балансир 0К-07.4 Качалка-балансир 1
  • Модель: К-07.4

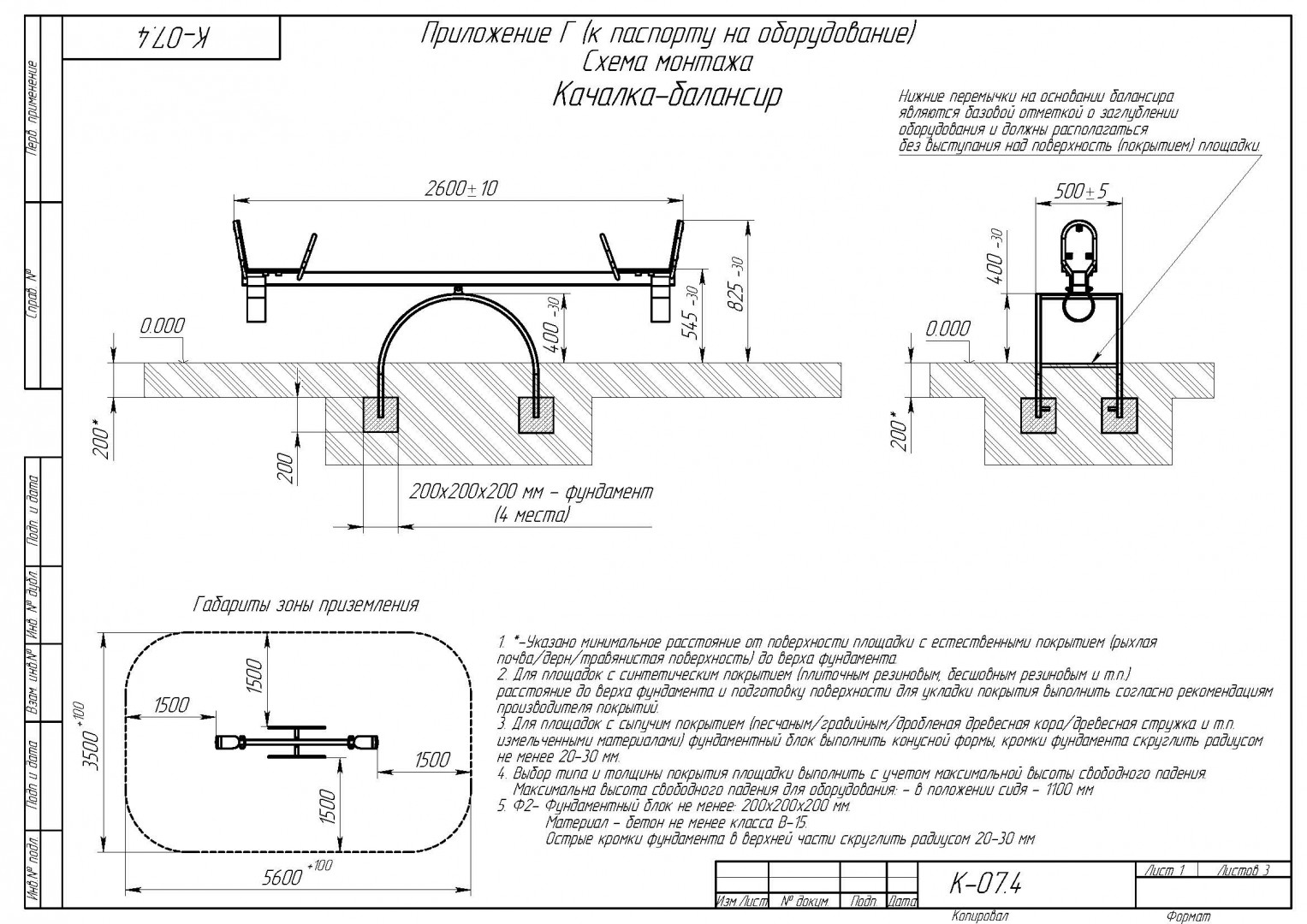

  • Размеры, мм: H=825, L=2550, B=500;
  • Возраст: от 4-12 лет;

Качалка-балансир предназначена для детей от 4 до 12 лет. Габариты качалки должны быть не менее H=825, L=2550, B=500 мм.

Качалка-балансир должна представлять собой сборную конструкцию из неподвижного основания и качающегося балансира.

Цельносварные элементы качалки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы качалки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали качалки должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Сборка элементов качалки-балансира должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Основание качалки должно представлять собой цельносварной каркас из стальной профильной трубы сечением не менее 30x30 мм, вспомогательные элементы основания из стальной профильной трубы сечением не менее ВГП Ду15 и трубы 60x30. Кронштейны для крепления подшипникового узла к основанию должны быть изготовлены из стального горячекатаного листа толщиной не менее 8 мм.

Качающийся балансир должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 80x80 мм, ручка и рама для спинки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15. Вспомогательные элементы качающегося балансира должны быть выполнены из стального листа толщиной не менее 2 мм.

Каждое посадочное место балансира должно быть оборудовано сиденьем, спинкой и ручкой. Ручки должны быть изготовлены из стальной трубы сечением не менее ВГП Ду15. Спинка балансира должна быть установлена на раме изготовленной из стальной трубы сечением не менее ВГП Ду15. Сиденье и спинка балансира должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

На балансире должны быть установлены два амортизатора из резины толщиной не менее 8 мм.

В узле качения балансира должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
