Игровой комплекс должен использоваться детьми от 6 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

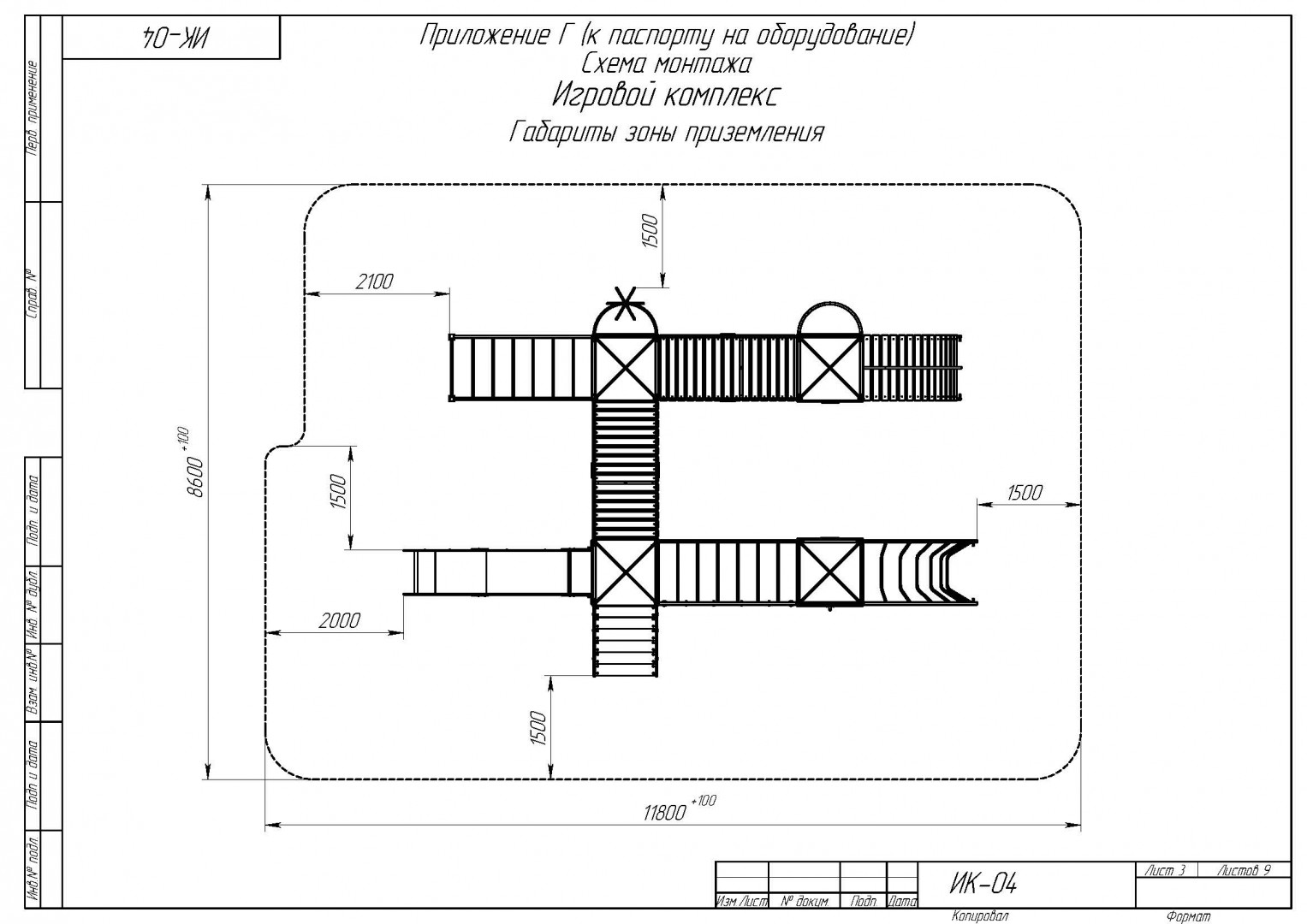

Габаритные размеры комплекса должны быть не менее: H=4320 мм, L=8300 мм, B=5620 мм.

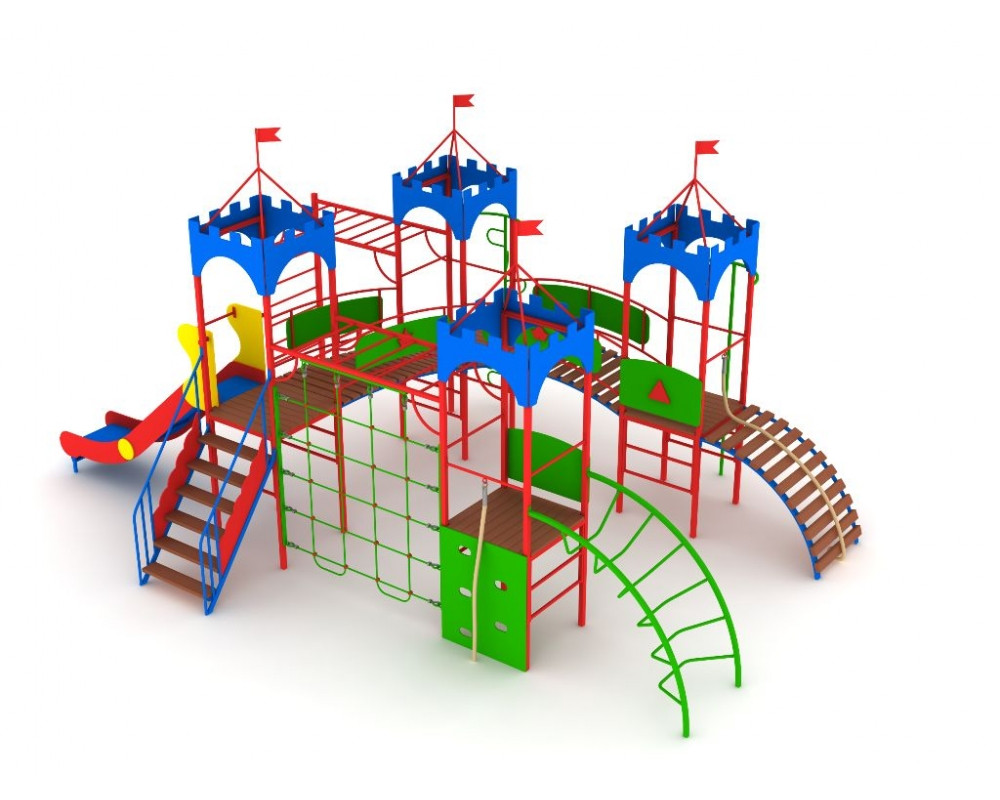

Игровой комплекс должен был выполнен в виде 4-х отдельно стоящих металлических башен с закрепленными на ней игровыми элементами.
Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).
Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.
Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.
Металлическая башня должна быть выполнена из двух цельносварных боковин и двух стяжек. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25 мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы сечением не менее ВГП Ду25.
Пол (игровая платформа) на металлической башне должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.
Скат высотой не менее 1500 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.
Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.
Наклонный лаз (мост) должен быть выполнен из цельносварного каркаса и деревянного настила. Цельносварной каркас моста должен быть выполнен из стальной профильной трубы сечением не менее 30x30мм, и стального листа толщиной не менее 2 мм. Деревянные ступеньки моста должны быть выполнены из сосновой доски толщиной не менее 30 мм. Лицевая сторона ступенек должна иметь скругление по всем кромкам радиусом не менее 5 мм. Мост должен комплектоваться хлопчатобумажным канатом диаметром не менее 22 мм. Нижний край каната должен быть закреплен на нижней ступеньке моста на скобу, изготовленную из стального листа толщиной не менее 4 мм и стального прутка диаметром не менее 10 мм. Верхний край каната должен быть закреплен на перемычке изготовленной из стальной трубы сечением не мене Ду20 и стального листа толщиной не менее 4мм.
Выгнутый переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено в виде выгнутой цельносварной рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее 30x30мм, стального листа толщиной не менее 4мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено цельносварным в виде выгнутой рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее ВГП Ду20, и стальной трубы сечением не менее 20x20 мм. На ограждении перехода должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.
Разноуровневый переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено в виде выгнутой цельносварной рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее 30x30мм, стального листа толщиной не менее 4мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено цельносварным в виде выгнутой рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее ВГП Ду20, и стальной трубы сечением не менее 20x20 мм. На ограждении перехода должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.
Вертикальный лаз с прорезными ступеньками (скала) должен быть изготовлен из ламинированной фанеры толщиной не менее 18мм. Канат для лазания должен быть закреплен на стальной трубе сечением не менее ВГП Ду20. Диаметр каната должен быть не менее 22 мм.
Крыша на башне должна быть выполнена в стиле “Крепость”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм. Металлический каркас крыши должен быть выполнен цельносварным из стальных профильных труб сечением не менее 40x20 мм 20x20 мм и стального листа толщиной не менее 2 мм.
Металлический мост должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГВ Ду20.
Металлический рукоход длиной не менее 2000 мм должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40мм и стальной профильной трубы сечением не менее ВГП Ду20.
Вертикальная лестница (паутина) шириной не менее 2000 мм должна быть изготовлена из стальной профильной трубы сечением не менее 40x20мм и полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.
Вертикальная металлическая лестница (шведская стенка) шириной не менее 970 мм и высотой не менее 2190 мм должна быть выполнена цельносварной из стальной профильной трубы сечением не менее 60x60 мм, металлической трубы сечением не менее ВГП Ду20.
Вертикальный металлический шест должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20.
Вертикальный металлический шест со ступеньками по винтовой линии должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20. Ступеньки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15.
Ограждение на металлическую башню должно быть выполнено из влагостойкой фанеры ФСФ толщиной не менее 15 мм.
Игровой комплекс должен включать в себя:
- Металлическая башня с высотой пола H=1500 мм – 1 шт;
- Металлическая башня с высотой пола H=1200 мм – 3 шт;
- Лестница H=1500 мм - 1 шт;
- Крыша в стиле “Крепость” – 4 шт;
- Выгнутый переход между башнями длиной L=2000 мм – 1 шт;
- Разноуровневый переход между башнями длиной L=2000 мм– 1 шт;
- Наклонный лаз (мост) с деревянным настилом H=1500 мм - 1 шт;
- Вертикальный металлический шест H=1200 мм - 1 шт;
- Вертикальный металлический шест со ступеньками H=1200 мм - 1 шт;
- Вертикальный лаз с прорезными ступеньками “Скала” - 1 шт;
- Скат металлический H=1500 мм - 1 шт;
- Металлический мост H=1200 мм - 1 шт;
- Вертикальная лестница (паутина) шириной L=2000 мм - 1 шт;
- Ограждение на металлическую башню - 2 шт.
