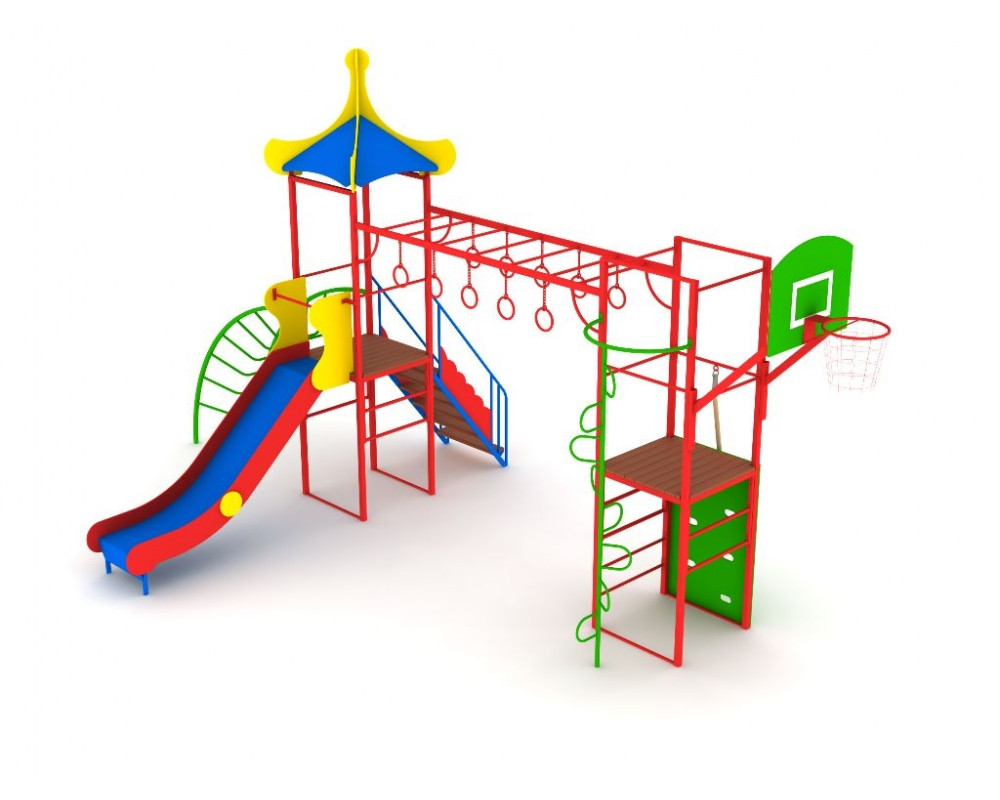

ИК-09 Игровой комплекс

Игровой комплекс должен использоваться детьми от 6 до 14 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

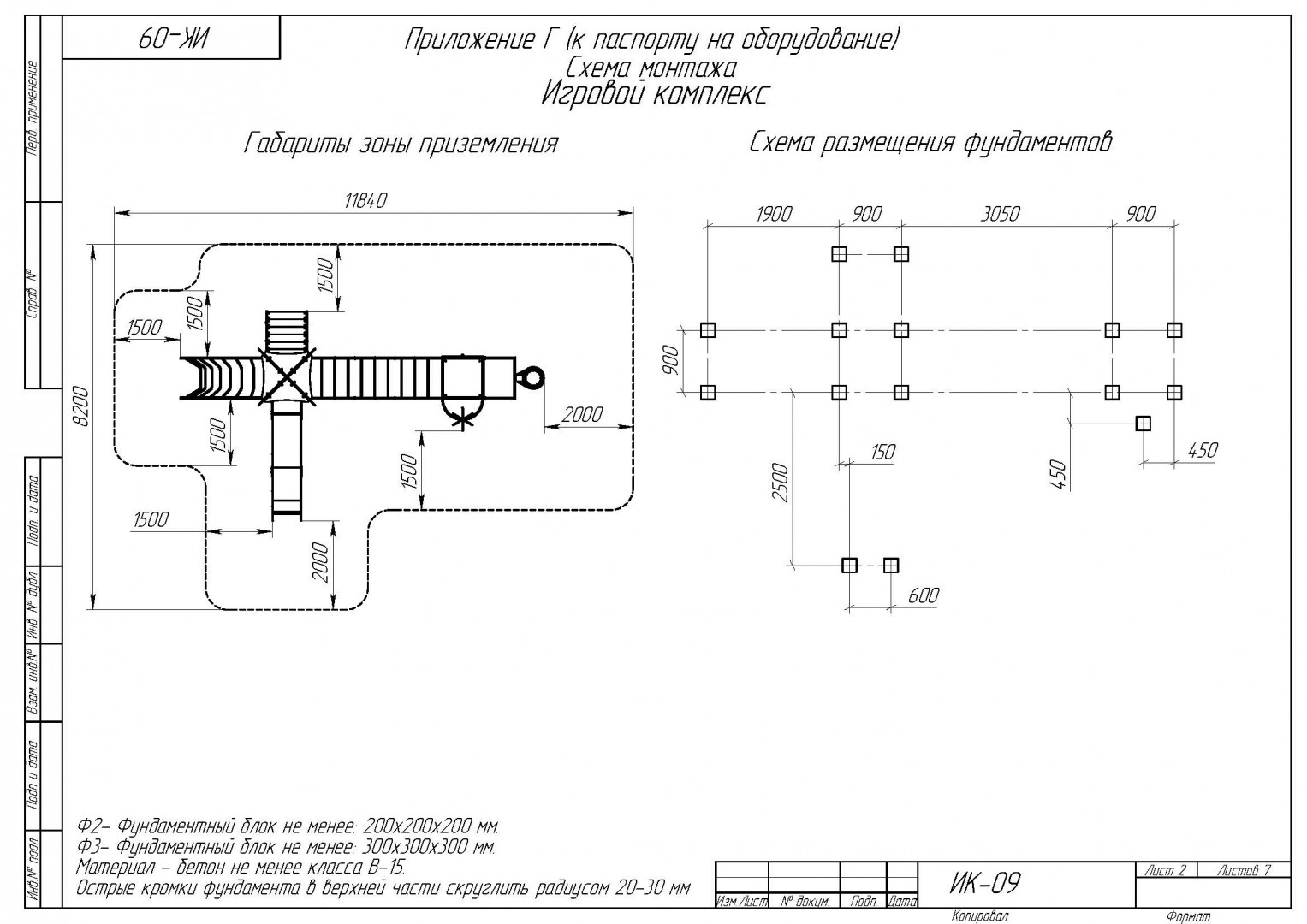

Габаритные размеры комплекса должны быть не менее: H=4400 мм, L=8340 мм, B=4700 мм.

Игровой комплекс должен был выполнен в виде 2-х отдельно стоящих металлических башен с закрепленными на них игровыми элементами.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Металлическая башня должна быть выполнена из двух цельносварных боковин и двух стяжек. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25 мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы сечением не менее ВГП Ду25.

Пол (игровая платформа) на металлической башне должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Скат высотой не менее 1500 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Крыша должна быть выполнена в стиле “Восток” . Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скаты крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Металлический мост должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Металлический рукоход с кольцами длиной не менее 3000 мм должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 60x30 мм и стальной профильной трубы сечением не менее ВГП Ду20. Для подвеса колец должна использоваться короткозвенная цепь диаметром не менее 8 мм. Кольца на рукоходе должны быть изготовлены из стальной трубы сечением не менее Ду15.

Вертикальный металлический шест (лаз) со ступеньками по винтовой линии должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20. Ступеньки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15.

Вертикальный лаз с прорезными ступеньками (скала) должен быть изготовлен из влагостойкой фанеры ФСФ толщиной не менее 18мм. Канат для лазания должен быть закреплен на стальной трубе сечением не менее ВГП Ду20. Диаметр каната должен быть не менее 22 мм.

Перемычки-ограждения для башни должны быть изготовлены цельносварными из стальной профильной трубы сечением не менее ВГП Ду20 и стальной полосы толщиной не менее 4 мм.

Рама баскетбольного щита должна быть выполнена с консольным вылетом не менее 700 мм и изготовлена из стальной профильной трубы сечением не менее 40x25 и 60x30 мм. Рама баскетбольного щита должна обеспечивать возможность установки баскетбольного кольца на высоту не менее 3050 мм от поверхности игровой площадки.

Баскетбольный щит размером не менее 950x800 должен быть изготовлен из влагостойкой фанеры толщиной не менее 15 мм.

Баскетбольное кольцо должно быть изготовлено из стальной трубы сечением не меньше ВГП Ду15, стального горячекатаного листа толщиной не менее 3мм.

Игровой комплекс должен включать в себя:

• Металлическая башня с высотой пола H=1500 мм – 2 шт;
• Лестница H=1500 мм – 1 шт;
• Крыша в стиле “Восток” - 1 шт;
• Скат H=1500 мм – 1 шт;
• Рукоход с кольцами L=3000 мм - 1 шт;
• Мост металлический H=1500 мм – 1 шт;
• Вертикальный шест со ступеньками (шест “Ёлочка) – 1 шт;
• Вертикальный лаз “Скала” с канатом - 1 шт;
• Рама баскетбольного щита консольная - 1 шт;
• Щит баскетбольный 950x800 - 1 шт;
• Баскетбольное кольцо - 1 шт.
