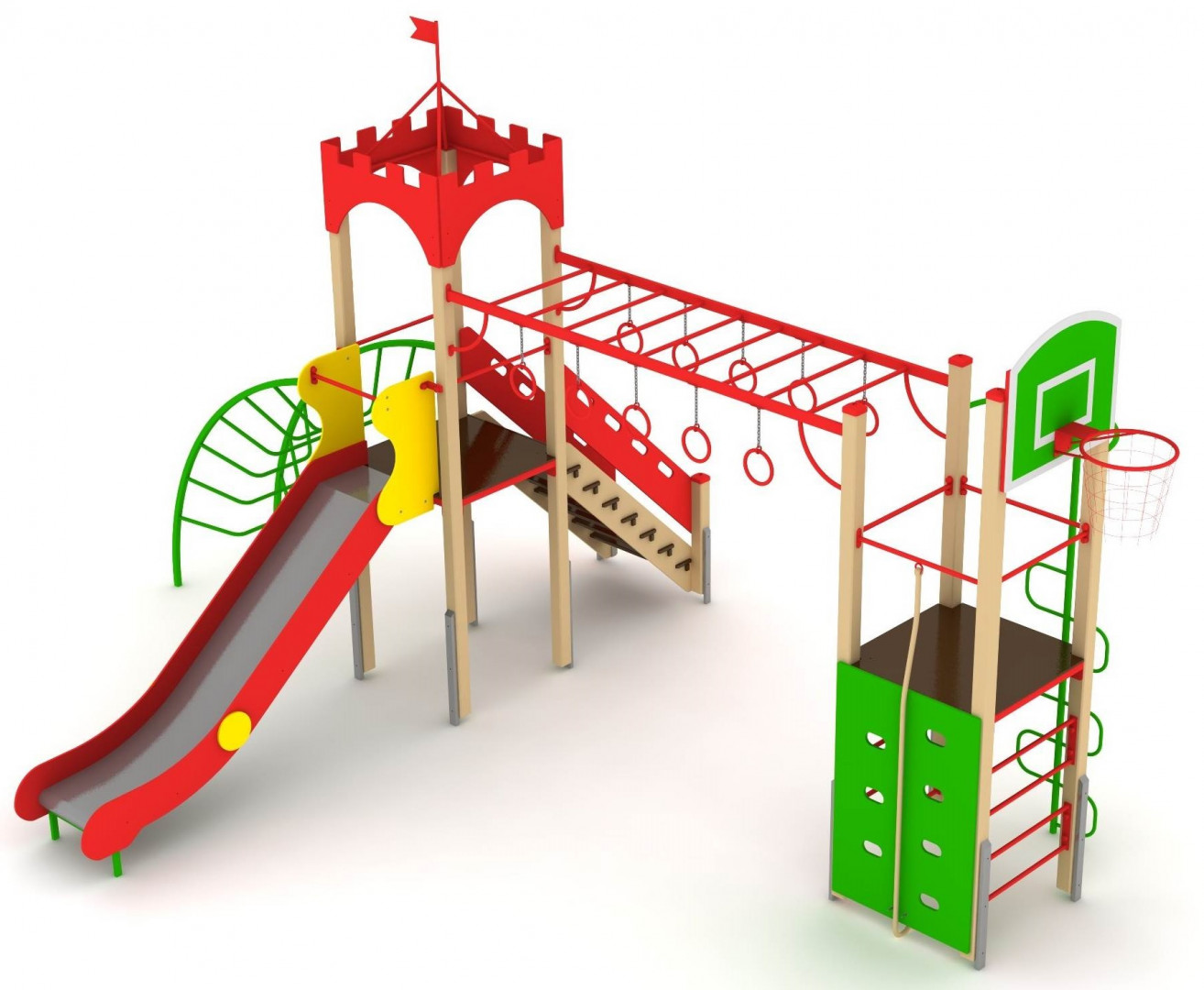

ИК-09.1 Игровой комплекс

Игровой комплекс должен использоваться детьми от 6 до 14 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=4320, L=7600, B=5090 мм.

Игровой комплекс должен был выполнен в виде 2-х башен с высотой платформы для игры не менее 1500 мм от поверхности и закрепленных на них игровыми элементами: фанерной лестницей высотой не менее 1500 мм, горки высотой не менее 1500 мм, радиусного лаза с металлическими поручнями-ступеньками для доступа на башню высотой 1500 мм, крышей с 4-мя фронтонами и металлической пирамидой с флагом, вертикального шеста с металлическими поручнями-ступеньками для доступа на башню высотой 1500 мм, вертикально лаза с прорезными ступеньками и канатом, баскетбольного щита с баскетбольным кольцом и рукохода с кольцами, соединяющего башни между собой.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30 мм, стального уголка размером не менее 75x75 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Лестница высотой не менее 1500 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 4-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм.

Горка (скат) высотой не менее 1500 мм должна представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы диаметром не менее 26,8 мм и стального листа толщиной не менее 4 мм.

Вертикальный шест со ступеньками-поручнями должен быть выполнен цельносварным из стальной трубы диаметром не менее 42,3 мм и ступеньками-поручнями из стальной трубы диаметром не менее 21,3 мм.

Радиусный лаз должен представлять собой цельносварную конструкцию из двух дуг из стальной профильной трубы сечением не менее 40x40 мм, соединенных между собой металлическими ступеньками из стальной трубы диаметром не менее 26,8 мм.

Вертикальный лаз с прорезными ступеньками (скала) должен быть изготовлен из ламинированной фанеры толщиной не менее 18мм. Канат для лазания должен быть закреплен на стальной трубе сечением не менее ВГП Ду20. Диаметр каната должен быть не менее 22 мм.

Баскетбольный щит должен быть изготовлен из влагостойкой фанеры толщиной не менее 15 мм. Баскетбольное кольцо должно быть изготовлено из стальной трубы сечением не меньше ВГП Ду15, стального горячекатаного листа толщиной не менее 3мм.

Металлический рукоход с кольцами длиной не менее 3000 мм должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 60x30 мм и стальной профильной трубы диаметром не менее 26,8 мм. Для подвеса колец должна использоваться короткозвенная цепь диаметром не менее 6 мм. Кольца на рукоходе должны быть изготовлены из стальной трубы сечением не менее 21,3 мм.

Крыша должна быть выполнена в стиле “Крепость”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Пирамида (каркас) крыши и флаг должны быть выполнены из профильной трубы сечением не менее 20x20 мм.

Игровой комплекс должен включать в себя:

• Деревянная башня 995x995 мм с высотой пола H=1500 мм и крышей – 1 шт;
• Деревянная башня 995x995 мм с высотой пола H=1500 мм без крыши – 1 шт;
• Лестница фанерная H=1500 мм - 4 шт;
• Горка H=1500 мм – 1 шт;
• Радиусный лаз H=1500 мм – 1 шт;
• Вертикальный шест со ступеньками H=1500 мм – 1 шт;
• Вертикальный лаз с прорезными ступеньками H=1500 мм и канатом - 1 шт;
• Крыша в стиле “Крепость” с пирамидой - 1 шт;
• Рукоход L=3000 мм с кольцами - 1 шт;
• Баскетбольный щит - 1 шт;
• Баскетбольное кольцо - 1 шт.
