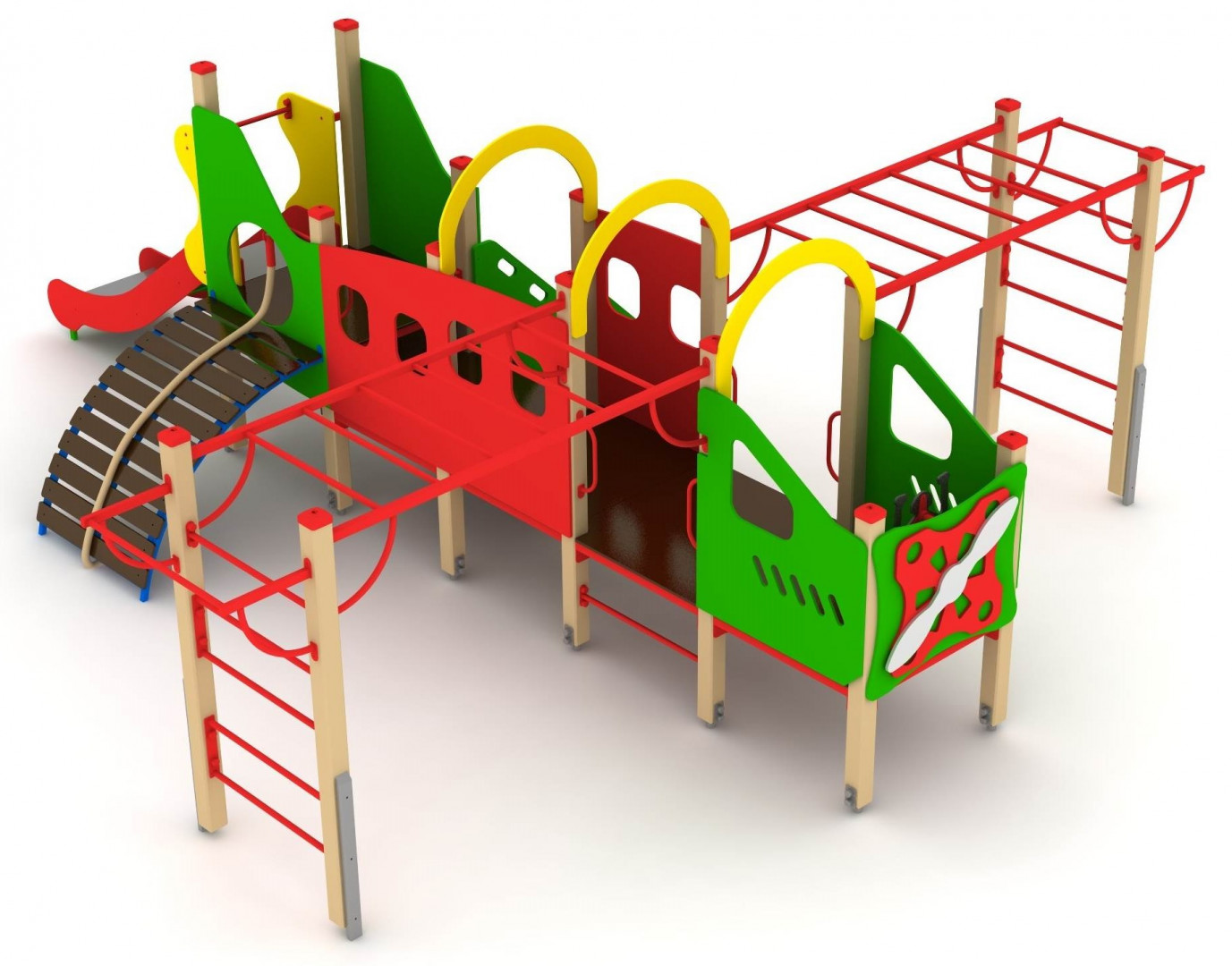

ИК-12.7 Игровой комплекс “Аэроплан”
- Модель: ИК-12.7
- Размеры, мм: H=2270, L=6585, B=6000;
- Возраст: от 3-10 лет;
- Высота ската: 900 мм.
Игровой комплекс должен использоваться детьми от 3 до 10 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.
Габаритные размеры комплекса должны быть не менее: H=2270 мм, L=6585 мм, B=6000 мм.
Игровой комплекс должен был выполнен в виде 4-х деревянных башен с высотой платформы для игры не менее 600мм и деревянной башни с высотой платформы для игры не менее 900мм от уровня площадки с закрепленными на них игровыми и декоративными элементами образующими единую конструкцию, выполненную в тематическом стиле “Аэроплан”.
Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).
Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее
Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Фанерные детали должны иметь скругление по всем кромкам радиусом не менее
Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть выполнено скругление радиусом не менее 8 мм (или снята фаска не менее 8x45°). Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.
Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы из стальной трубы диаметром не менее 42,3 мм и стального листа толщиной не менее 3 мм).
Пол (игровая платформа) деревянной башни размером не менее 995x995 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее
Лестница высотой не менее 900 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее
Горка (скат) высотой не менее 900 мм должна представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее
Наклонный лаз (мост) должен быть выполнен из цельносварного каркаса и настила в виде отдельных ступенек. Цельносварной каркас моста должен быть выполнен из стальной профильной трубы сечением не менее 30x30мм, и стального листа толщиной не менее
Металлические рукоход длиной не менее
Навесной турник должен представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 40x25мм, стальной трубы диаметром не мене 26,8 мм, стальной полосы сечением не менее 4x40 мм.
Внешняя декоративная отделка игрового комплекса должна быть выполнена в едином стиле “Аэроплан” и должна включать в себя:
-носовую декоративную часть в виде силуэта кабины аэроплана и силуэта винта (пропеллера),
-центральную декоративную часть в виде силуэта фюзеляжа аэроплана с иллюминаторами и проемами для входа-выхода на платформы и проема для размещения лестницы,
-декоративную часть в виде силуэта хвостовой части аэроплана.
Элементы декоративной отделки должны быть из влагостойкой фанеры толщиной не менее 15 мм.
В носовой части (кабине) должен быть установлен вращающийся авиаштурвал. В узле вращения авиаштурвала должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
Игровой комплекс должен включать в себя:
- Деревянная башня с высотой пола H=600 мм – 4 шт;
- Деревянная башня с высотой пола H=900 мм – 1 шт;
- Скат H=900 мм – 1 шт;
- Лестница фанерная H=600 мм – 1 шт;
- Наклонный лаз (мост) с деревянным настилом Н=900 мм - 1 шт;
- Металлический рукоход L=2000 мм– 2 шт;
- Навесной турник - 2 шт;
- Вращающийся авиаштурвал - 1 шт;
- Носовая декоративная часть в виде силуэта кабины аэроплана и силуэта винта (пропеллера) - 1 шт;
- Центральная декоративную часть в виде силуэта фюзеляжа аэроплана - 1 шт;
- Декоративная часть в виде силуэта хвостовой части аэроплана - 1 шт.
