ИК-16.1 Игровой комплекс “Крепость”

ИК-16.1 Игровой комплекс “Крепость” 0ИК-16.1 Игровой комплекс “Крепость” 1
  • Модель: ИК-16.1
  • Размеры, мм: H=4500, L=18700, B=19400;
  • Возраст: от 8-14 лет;
  • Высота ската: 1500 мм.

Игровой комплекс должен использоваться детьми от 8 до 14 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

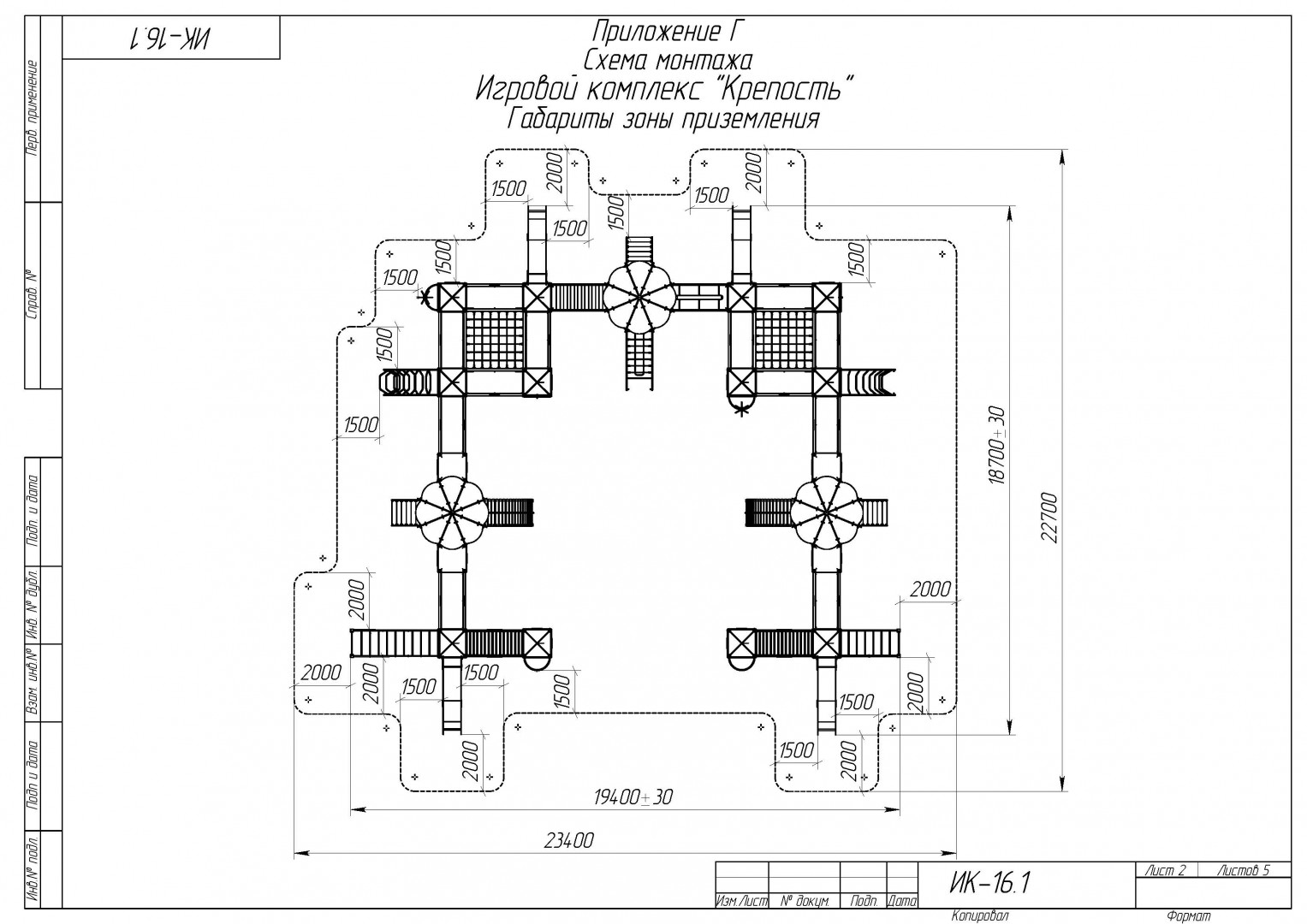

Габаритные размеры комплекса должны быть не менее: H=4500 мм, L=18700 мм, B=19400 мм.

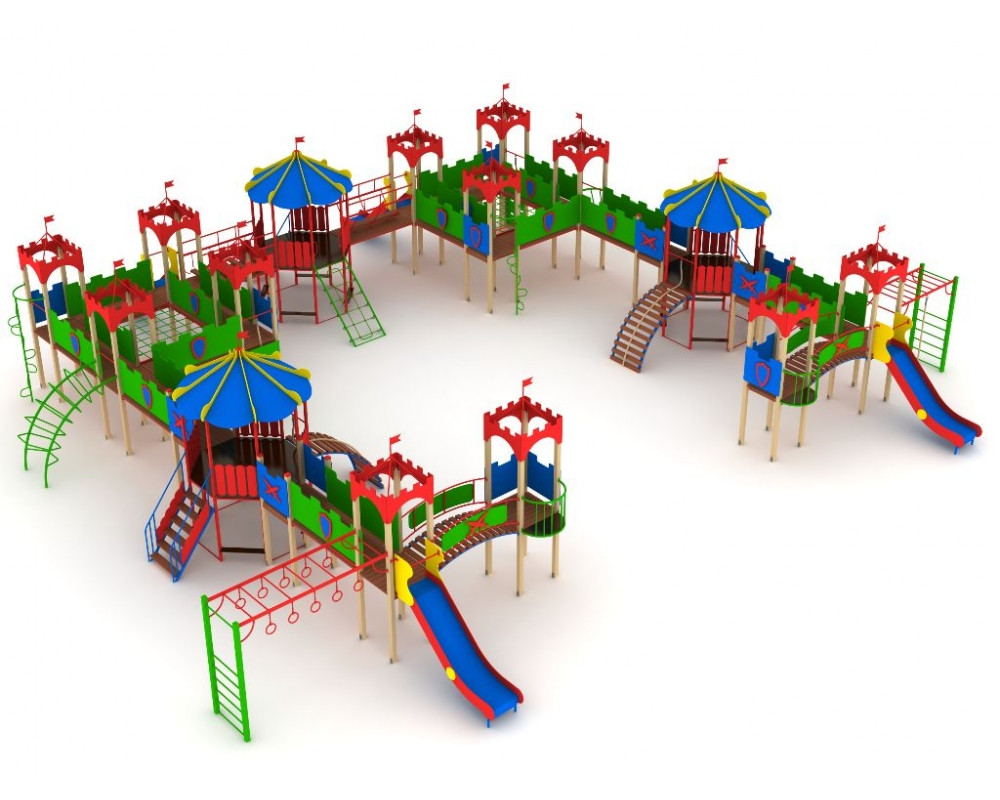

Игровой комплекс должен был выполнен в виде 19-ти отдельно стоящих башен с закрепленными на них игровыми элементами (12 деревянных башен шириной не менее 995x995 мм с крышей, 4 деревянные башни без крыш и три металлические восьмигранные башни). Игровой комплекс должен быть выполнен в едином тематическом стиле “Крепость”.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (за исключением столбов к которым крепится крыша) должны быть закрыты пластиковыми заглушками.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Крыша на башне должна быть выполнена в стиле “Крепость”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм. Металлический каркас крыши должен быть выполнен цельносварным из стальных профильных труб сечением не менее 40x20 мм 20x20 мм и стального листа толщиной не менее 2 мм.

Ограждение на деревянную башню должно быть выполнено в стиле “Крепость” из влагостойкой фанеры ФСФ толщиной не менее 15 мм. На каждом ограждении деревянной башни должна быть закреплена тематическая накладка, соответствующая общему стилю игрового комплекса (щит, скрещенные мечи и т.п.).

Скат высотой не менее 1500 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Прямой переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено цельносварным из стальной трубы сечением не менее 40x20мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено из алгостойкой ламинированной фанеры ФСФ толщиной не менее 18 мм. Ограждение перехода должно быть выполнено в тематическом стиле “Крепость”. На ограждении должна быть закреплена декоративная накладка, соответствующая общему тематическому стилю (щит, мечи, корона и т.п.).

Переход с подвесными ступеньками длиной не менее 2000 мм должен быть выполнен составным из боковин с подвесными ступеньками и настила под ступеньками. Переход должен иметь не менее 7-ми подвесных ступенек. Боковины должны быть выполнены из стальной профильной трубы сечением не менее 40x40, стальной профильной трубы сечением не менее ВГП Ду25. Для подвеса ступенек должна быть использована короткозвенная цепь диаметром не менее 6 мм. Подвесные ступеньки должны быть выполнены из сосновой доски толщиной не менее 40 мм. Все ступеньки должны быть соединены между собой короткозвенной цепью диаметром не менее 6 мм. Под центральной и крайними ступеньками должны быть установлены ограничители качения, выполненные из короткозвенной цепи диаметром не менее 6 мм. Настил под ступеньками должен быть из цельносварного стального каркаса, выполненного из стальной профильной трубы сечением не менее 40x25 мм и стальной полосы толщиной не менее 4 мм. На каркасе настила должны быть закреплен деревянный щит из сосновой доски толщиной не менее 30 мм.

Выгнутый переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено в виде выгнутой цельносварной рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее 30x30мм, стального листа толщиной не менее 4мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено цельносварным в виде выгнутой рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее ВГП Ду20, и стальной трубы сечением не менее 20x20 мм. На ограждении перехода должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Подвесной бум на цепях должен быть выполнен из клееного бруса толщиной не менее 95x95мм, закрепленного попарно. Подвес бума должен быть выполнен из короткозвенной цепи диаметром не менее 6 мм. Под подвесным бумом должен устанавливаться настил из цельносварного каркаса из стальной профильной трубы сечением не менее 40x20мм и доски толщиной не менее 30мм.

Наклонный канатный лаз должен быть изготовлен из стальной трубы сечением не менее ВГП Ду32, ВГП Ду 20. На лазе должен использоваться комбинированный полипропилен-сталь канат диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Металлический наклонный лаз (мост) должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Металлический кольцевой лаз должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Наклонный лаз (мост) должен быть выполнен из цельносварного каркаса и деревянного настила. Цельносварной каркас моста должен быть выполнен из стальной профильной трубы сечением не менее 30x30мм, и стального листа толщиной не менее 2 мм. Деревянные ступеньки моста должны быть выполнены из сосновой доски толщиной не менее 30 мм. Лицевая сторона ступенек должна иметь скругление по всем кромкам радиусом не менее 5 мм. Мост должен комплектоваться хлопчатобумажным канатом диаметром не менее 22 мм. Нижний край каната должен быть закреплен на нижней ступеньке моста на скобу, изготовленную из стального листа толщиной не менее 4 мм и стального прутка диаметром не менее 10 мм. Верхний край каната должен быть закреплен на перемычке изготовленной из стальной трубы сечением не мене Ду20 и стального листа толщиной не менее 4мм.

Балкон на башню должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 30x30 мм и стальной трубы сечением не менее 20x20 мм. Настил на балконе должен быть выполнен из влагостойкой ламинированной ФСФ фанеры толщиной не менее 18 мм с односторонней рифленой поверхностью. Торцы фанерных дисков должны быть обработаны защитным составом для предотвращения попадания влаги.

Вертикальный лаз с прорезными ступеньками (скала) должен быть изготовлен из влагостойкой фанеры толщиной не менее 18мм. Канат для лазания должен быть закреплен на стальной трубе сечением не менее ВГП Ду20. Диаметр каната должен быть не менее 22 мм.

Горизонтальный лаз (паутина) должен быть изготовлен из полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Стенка шведская, высотой не менее 2400мм и шириной не менее 1010 мм должна быть выполнены цельносварными из стальной профильной трубы сечением не менее 80x80 мм, перемычками-ступеньками из стальной трубы не менее ВГП Ду20.

Металлические рукоходы (с кольцами и без колец) длиной не менее 3000 мм должны быть выполнен цельносварными из стальной профильной трубы сечением не менее 60x30 мм и стальной профильной трубы сечением не менее ВГП Ду20. Для подвеса колец должна использоваться короткозвенная цепь диаметром не менее 6 мм. Кольца на рукоходе должны быть изготовлены из стальной трубы сечением не менее Ду15.

Вертикальный металлический шест со ступеньками по винтовой линии должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20. Ступеньки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15.

Восьмигранная металлическая башня должна быть выполнена из четырёх цельносварных боковин, 4-х нижних стажек и 2-х средних стяжек. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25 мм. Стяжки для металлической 8-гранной башни должны быть выполнены из стальной трубы сечением не менее 40x40, стального листа толщиной не менее 4 мм.

Крыша восьмигранной башни должна быть выполнена в стиле “Восток”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скаты крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Пол для восьмигранной башни должен быть изготовлен из ламинированной фанеры толщиной не менее 18мм. Торцы фанеры должны быть обработаны защитным составом для предотвращения попадания влаги.

Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Игровой комплекс должен включать в себя:

  • Деревянная башня с высотой пола H=1500 мм – 12 шт;
  • Деревянная башня (без крыши) с высотой пола H=1500 мм – 4 шт;
  • Металлическая восьмигранная башня с высотой пола H=1500 мм - 3 шт;
  • Лестница H=1500 мм – 3 шт;
  • Крыша ”Крепость” – 12 шт;
  • Крыша для восьмигранной башни – 1 шт;
  • Скат H=1500 мм - 4 шт;
  • Вертикальная металлическая лестница (шведская стенка) H=2400 мм - 2 шт;
  • Рукоход с кольцами L=3000 мм - 1 шт;
  • Рукоход L=3000 мм - 1 шт;
  • Мост металлический наклонный H=1500 мм - 1 шт;
  • Лаз наклонный кольцевой Н=1500 мм - 1 шт;
  • Наклонный лаз (мост) с деревянным настилом H=1500 мм - 2 шт;
  • Вертикальный лаз “Скала” H=1500 мм - 2 шт;
  • Выгнутый переход L=2000 мм - 2 шт;
  • Прямой переход L=2000 мм - 10 шт;
  • Переход с подвесными ступеньками L=2000 мм - 1 шт;
  • Бум подвесной на цепях - 1 шт;
  • Балкон для башни - 2 шт;
  • Шест металлический (Ёлочка) с металлическими ступеньками по винтовой линии H=1500 мм - 2 шт;
  • Наклонный канатный лаз H=1500 мм - 1 шт;
  • Горизонтальный канатный лаз - 2 шт.
