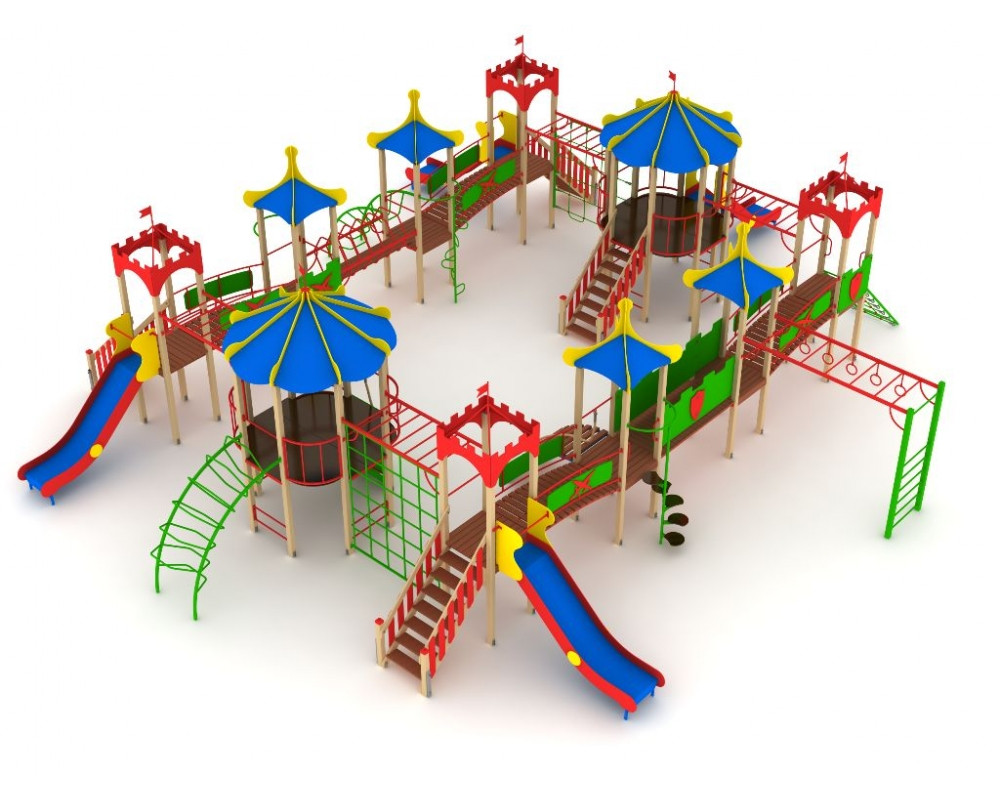

ИК-16.2 Игровой комплекс “Форт”

ИК-16.2 Игровой комплекс “Форт” 0ИК-16.2 Игровой комплекс “Форт” 1
  • Модель: ИК-16.2

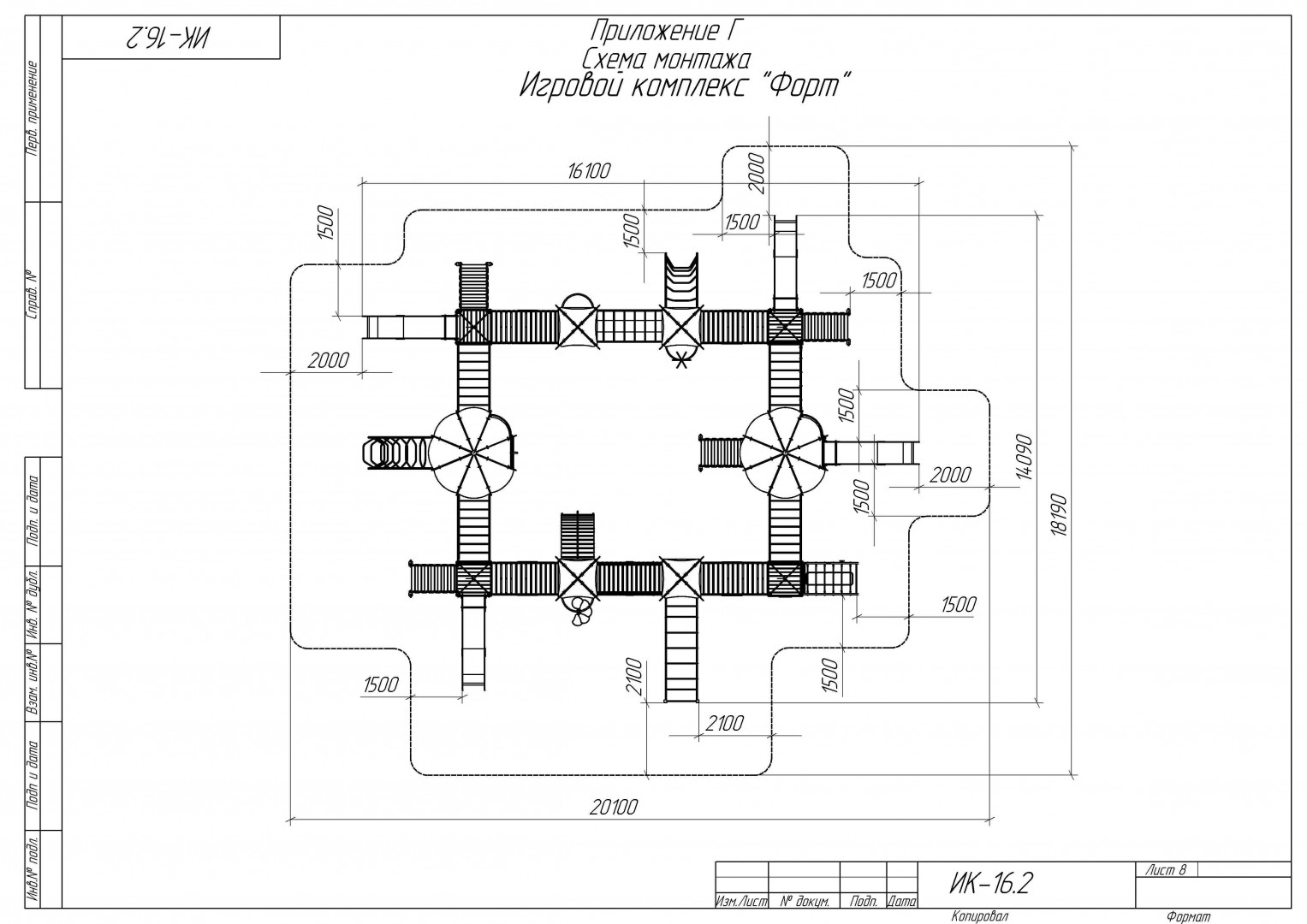

  • Размеры, мм: H=4420, L=14090, B=16100;
  • Возраст: от 8-14 лет;
  • Высота ската: 1500 мм.

Игровой комплекс должен использоваться детьми от 8 до 14 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=4420 мм, L=14090 мм, B=16100 мм.

Игровой комплекс должен был выполнен в виде 10-ти отдельно стоящих башен с закрепленными на них игровыми элементами. Комплекс должны составлять восемь деревянных башен шириной не менее 995x995 мм (четыре башни с крышами в стиле “Крепость” и четыре башни в стиле “Восток”) и две деревянные восьмигранные башни с крышей. Игровой комплекс должен быть выполнен в едином тематическом стиле “Крепость”.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Крыша на башне должна быть выполнена в стиле “Крепость”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм. Металлический каркас крыши должен быть выполнен цельносварным из стальных профильных труб сечением не менее 40x20 мм 20x20 мм и стального листа толщиной не менее 2 мм.

Крыша на башне должна быть выполнена в стиле “Восток”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скаты крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Крыша на восьмигранную башню должна быть выполнена в стиле “Восток”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скаты крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Скат высотой не менее 1500 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница высотой не менее 1500 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 4-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм. (Допускается изготовление боковин (тетивы) лестницы и ступенек из сосновой доски толщиной не менее 40 мм, перил лестницы из сосновой доски сечением не менее 30x105 мм., ограждения лестницы из влагостойкой фанеры ФСФ толщиной не менее 15 мм).

Металлический наклонный лаз (мост) должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Металлический кольцевой лаз должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Наклонный лаз (мост) должен быть выполнен из цельносварного каркаса и деревянного настила. Цельносварной каркас моста должен быть выполнен из стальной профильной трубы сечением не менее 30x30мм, и стального листа толщиной не менее 2 мм. Деревянные ступеньки моста должны быть выполнены из сосновой доски толщиной не менее 30 мм. Лицевая сторона ступенек должна иметь скругление по всем кромкам радиусом не менее 5 мм. Мост должен комплектоваться хлопчатобумажным канатом диаметром не менее 22 мм. Нижний край каната должен быть закреплен на нижней ступеньке моста на скобу, изготовленную из стального листа толщиной не менее 4 мм и стального прутка диаметром не менее 10 мм. Верхний край каната должен быть закреплен на перемычке изготовленной из стальной трубы сечением не мене Ду20 и стального листа толщиной не менее 4мм.

Разноуровневый переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено в виде выгнутой цельносварной рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее 30x30мм, стального листа толщиной не менее 2мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено цельносварным в виде выгнутой рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее ВГП Ду20, и стальной трубы сечением не менее 20x20 мм. На ограждении перехода должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Прямой переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено цельносварным из стальной трубы сечением не менее 40x20мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено из алгостойкой ламинированной фанеры ФСФ толщиной не менее 18 мм. Ограждение перехода должно быть выполнено в тематическом стиле “Крепость”. На ограждении должна быть закреплена декоративная накладка, соответствующая общему тематическому стилю (щит, мечи, корона и т.п.).

Металлический рукоход с кольцами длиной не менее 3000 мм должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 60x30 мм и стальной профильной трубы сечением не менее ВГП Ду20. Для подвеса колец должна использоваться короткозвенная цепь диаметром не менее 6 мм. Кольца на рукоходе должны быть изготовлены из стальной трубы сечением не менее Ду15.

Вертикальная металлическая лестница (шведская стенка со ступеньками до половины высоты) шириной не менее 1010 мм и высотой не менее 2400 мм должна быть выполнена цельносварной из стальной профильной трубы сечением не менее 80x80 мм, металлической трубы сечением не менее ВГП Ду20.

Вертикальная лестница (паутина) шириной не менее 2000 мм должна быть изготовлена из стальной профильной трубы сечением не менее 40x20мм и полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Вертикальная металлическая лестница шириной не менее 2000 мм должна быть изготовлена цельносварной из стальной профильной трубы сечением не менее 40x20мм и стальной трубы сечением не менее ВГП Ду15.

Металлический рукоход длиной не менее 2000 мм должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40мм и стальной профильной трубы сечением не менее ВГП Ду20.

Приставной шест “Ромашка” должен быть изготовлен из стальной трубы сечением не менее ВГП Ду 25, ВГП Ду32, стальной профильной трубы сечением не менее 30x60 мм, стальной полосы сечением не менее 4x40 мм. На ступеньках шеста должна использоваться влагостойкая ламинированная фанера ФСФ толщиной не менее 18 мм.

Горизонтальный металлический кольцевой лаз длиной не менее 2000 мм быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20. Горизонтальный кольцевой лаз должен иметь настил из влагостойкой ламинированной фанеры ФСФ толщиной не менее 18 мм. Торцы фанеры должны быть обработаны защитным составом для предотвращения попадания влаги.

Вертикальный металлический шест должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20.

Вертикальный металлический шест со ступеньками по винтовой линии должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20. Ступеньки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15.

Наклонный канатный лаз должен быть изготовлен из стальной трубы сечением не менее ВГП Ду32, ВГП Ду 20. На наклонном лазе должен использоваться комбинированный полипропилен-сталь канат диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Вертикальный лаз с прорезными ступеньками (скала) должен быть изготовлен из влагостокой фанеры толщиной не менее 18мм. Канат для лазания должен быть закреплен на стальной трубе сечением не менее ВГП Ду20. Диаметр каната должен быть не менее 22 мм.

Игровой комплекс должен включать в себя:

  • Деревянная башня с высотой пола H=1500 мм – 4 шт;
  • Деревянная башня с высотой пола H=1200 мм – 4 шт;
  • Деревянная восьмигранная башня с высотой пола H=1500 мм - 2 шт;
  • Лестница фанерная H=1500 мм – 4 шт;
  • Крыша ”Восток” – 4 шт;
  • Крыша ”Крепость” - 4 шт;
  • Крыша для восьмигранной башни “Восток” - 2 шт;
  • Скат H=1500 мм - 4 шт;
  • Вертикальная металлическая лестница (шведская стенка) H=2400 мм - 1 шт;
  • Рукоход с кольцами L=3000 мм - 1 шт;
  • Рукоход L=2000 мм - 4 шт;
  • Мост металлический наклонный H=1200 мм - 1 шт;
  • Лаз металлический наклонный кольцевой Н=1500 мм - 1 шт;
  • Наклонный лаз (мост) с деревянным настилом H=1200 мм - 1 шт;
  • Вертикальный лаз “Скала” H=1500 мм - 1 шт;
  • Разноуровневый переход L=2000 мм - 4 шт;
  • Прямой переход L=2000 мм - 1 шт;
  • Горизонтальный кольцевой лаз “Тоннель” L=2000 мм - 1 шт;
  • Шест металлический (Ёлочка) с металлическими ступеньками по винтовой линии H=1200 мм - 1 шт;
  • Шест металлический (Ромашка) с фанерными ступеньками по винтовой линии (Ромашка) H=1200 мм - 1 шт;
  • Наклонный канатный лаз H=1500 мм - 1 шт;
  • Вертикальный металлический шест - 1 шт;
  • Вертикальная лестница (паутина) с канатами шириной L=2000 мм - 1 шт;
  • Вертикальная лестница (паутина) цельносварная шириной L=2000 мм - 1 шт.
