ИК-17 Игровой комплекс «Тайга»

ИК-17 Игровой комплекс «Тайга» 0ИК-17 Игровой комплекс «Тайга» 1
  • Модель: ИК-17
  • Размеры, мм: H=4200, L=10500, B=12270;
  • Возраст: от 6-14 лет;
  • Высота ската: 1200 и 1500 мм.

Игровой комплекс должен использоваться детьми от 6 до 14 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

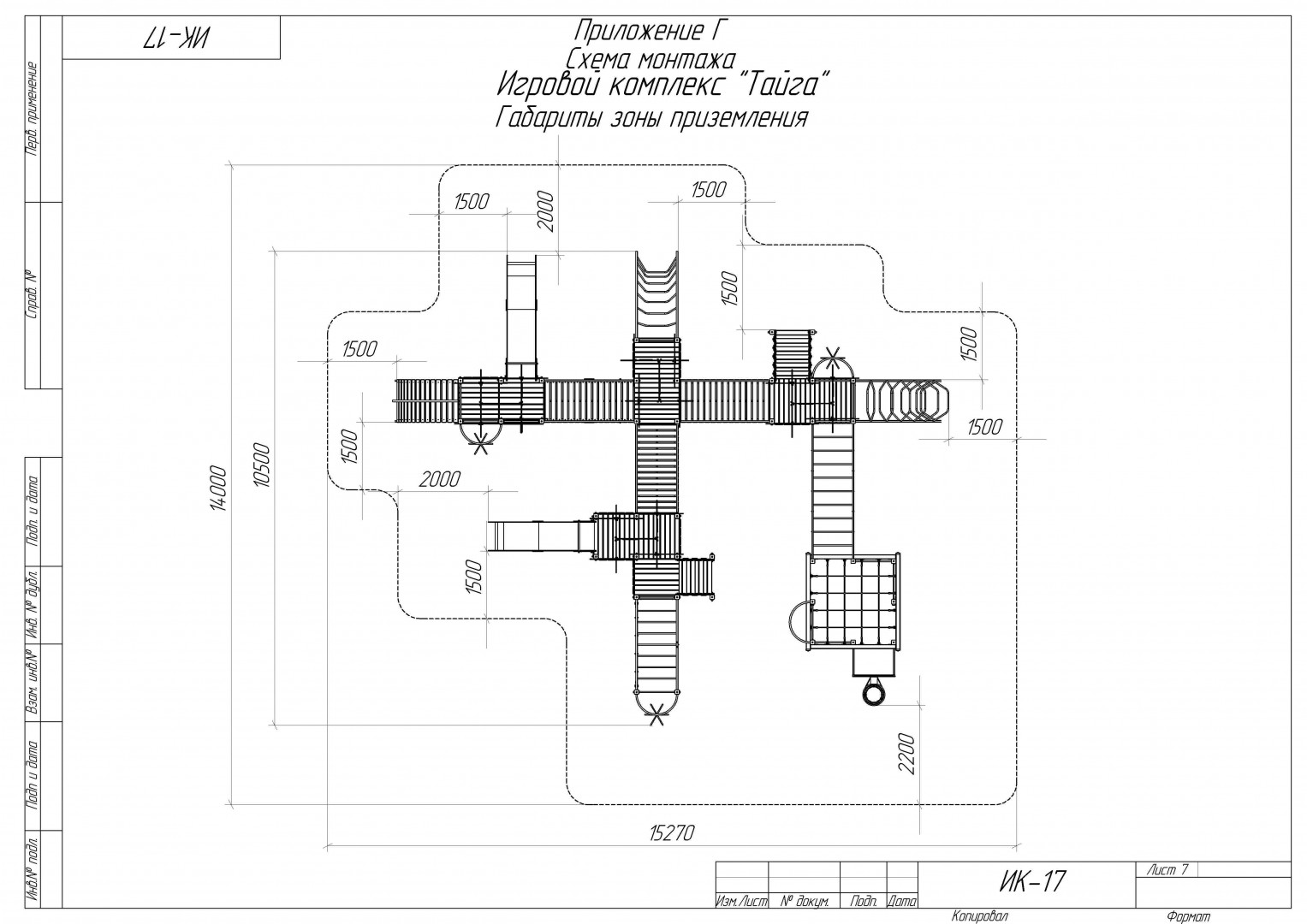

Габаритные размеры комплекса должны быть не менее: H=4200 мм, L=10500 мм, B=12270 мм.

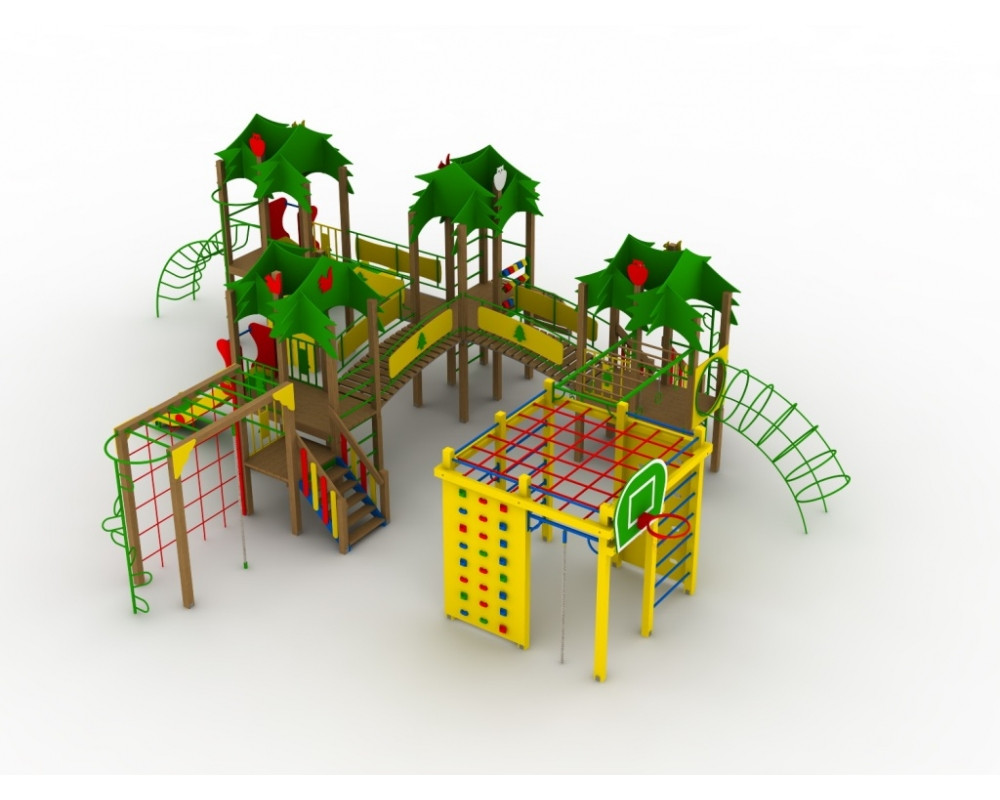

Игровой комплекс должен был выполнен в виде 3-х деревянных башен шириной не менее 995x995 мм и 3-х сдвоенных деревянных башен шириной не менее 995x1990 мм с закрепленными на них игровыми элементами и приставным спортивным комплексом.

Деревянные башни игрового комплекса должны быть с крышами, кроме приставной деревянной башни 995x995 мм.

Игровой комплекс должен быть выполнен в едином тематическом стиле “Тайга”.

Сборка игрового комплекса и приставного спортивного комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (за исключением столбов к которым крепится крыша) должны быть закрыты пластиковыми заглушками.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

Лестница высотой не менее 900 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 2-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм. (Допускается изготовление боковин (тетивы) лестницы и ступенек из сосновой доски толщиной не менее 40 мм, перил лестницы из сосновой доски сечением не менее 30x105 мм., ограждения лестницы из влагостойкой фанеры ФСФ толщиной не менее 15 мм).

Лестница высотой не менее 1200 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 3-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм. (Допускается изготовление боковин (тетивы) лестницы и ступенек из сосновой доски толщиной не менее 40 мм, перил лестницы из сосновой доски сечением не менее 30x105 мм., ограждения лестницы из влагостойкой фанеры ФСФ толщиной не менее 15 мм).

Скат высотой не менее 1200 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Скат высотой не менее 1500 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Наклонный лаз (мост) должен быть выполнен из цельносварного каркаса и настила в виде отдельных ступенек. Цельносварной каркас моста должен быть выполнен из стальной профильной трубы сечением не менее 30x30мм, и стального листа толщиной не менее 2 мм. Настил на лаз должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление настила из сосновой доски сечением не менее 30x105 мм). Мост должен комплектоваться хлопчатобумажным канатом диаметром не менее 22 мм. Нижний край каната должен быть закреплен на нижней ступеньке моста на скобу, изготовленную из стального листа толщиной не менее 4 мм и стального прутка диаметром не менее 10 мм. Верхний край каната должен быть закреплен на перемычке изготовленной из стальной трубы сечением не мене Ду20 и стального листа толщиной не менее 4мм.

Вертикальный лаз “Скала” высотой не менее 1500 мм должен быть изготовлен из влагостойкой фанеры ФСФ толщиной не менее 18мм. Канат для лазания должен быть закреплен на стальной трубе сечением не менее ВГП Ду20. Диаметр каната должен быть не менее 22 мм.

Вертикальная лестница (паутина) шириной не менее 2000 мм должна быть изготовлена из стальной профильной трубы сечением не менее 40x20мм и полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Вертикальный металлический шест со ступеньками по винтовой линии должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20. Ступеньки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15.

Разноуровневый переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено в виде выгнутой цельносварной рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее 30x30мм, стального листа толщиной не менее 2мм. Настил на основании перехода должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление настила из сосновой доски сечением не менее 30x105 мм). Ограждение перехода должно быть выполнено цельносварным в виде выгнутой рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее ВГП Ду20, и стальной трубы сечением не менее 20x20 мм. На ограждении перехода должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Металлический наклонный лаз (мост) должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Прямой переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено цельносварным из стальной трубы сечением не менее 40x20мм. Настил на основании перехода должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление настила из сосновой доски сечением не менее 30x105 мм). Ограждение перехода должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 20x20 мм, и стальной трубы сечением не менее ВГП Ду20. На ограждении должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Металлические рукоход длиной не менее 2000 мм должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40мм и стальной профильной трубы сечением не менее ВГП Ду20.

Металлический рукоход с кольцами длиной не менее 3000 мм должен быть выполнен цельносварными из стальной профильной трубы сечением не менее 60x30 мм и стальной профильной трубы сечением не менее ВГП Ду20. Для подвеса колец должна использоваться короткозвенная цепь диаметром не менее 6 мм. Кольца на рукоходе должны быть изготовлены из стальной трубы сечением не менее Ду15.

Крыша на деревянную башню должна быть выполнена в стиле “Тайга” и устанавливаться на сдвоенные деревянные башни 995x1990 мм. Фронтоны крыши в виде силуэта деревьев должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Ограждение на деревянных башнях должно быть выполнено в виде штакетника закрепленного на горизонтальных стяжках. Штакетник должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Приставной спортивный комплекс должен быть выполнен по модульной схеме: отдельные спортивные элементы (модули) должны соединяться между собой, образуя единую конструкцию для выполнения спортивных упражнений.

Столбы спортивного комплекса должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. На верхних торцах столбов должны быть установлены пластиковые заглушки.

Столбы спортивного комплекса должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30, стального горячекатаного листа толщиной не менее 2 мм.

Металлический шест должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду25.

Лаз с прорезными ступеньками (скала) и лаз с зацепами должны быть изготовлены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 18мм с односторонней рифленой поверхностью. Торцы фанеры должны быть обработаны защитным составом для предотвращения попадания влаги.

Сдвоенные перемычки, соединяющие приставные столбы должны быть выполнены из стальной профильной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 5 мм.

Рама баскетбольного щита должна быть выполнена с консольным вылетом не менее 700 мм и изготовлена из стальной профильной трубы сечением не менее 40x25 и 60x30 мм. Рама баскетбольного щита должна обеспечивать возможность установки баскетбольного кольца на высоту не менее 3050 мм от поверхности игровой площадки.

Баскетбольный щит размером не менее 950x800 должен быть изготовлен из влагостойкой фанеры толщиной не менее 15 мм.

Баскетбольное кольцо должно быть изготовлено из стальной трубы сечением не меньше ВГП Ду15, стального горячекатаного листа толщиной не менее 3мм.

Канат для лазания хлопчатобумажный должен быть закреплен на раме и иметь диаметр не менее 22 мм.

Горизонтальный лаз (паутина) должен быть изготовлен из полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Игровой комплекс должен состоять из:

  • Деревянная башня 995x1990 мм с высотой пола H=1200 мм – 2 шт;
  • Деревянная башня 995x1990 мм с высотой пола H=1500 мм – 1 шт;
  • Деревянная башня 995x995 мм с высотой пола H=900 мм -1 шт;
  • Деревянная башня 995x995 мм с высотой пола H=1200 мм – 1 шт;
  • Деревянная башня 995x995 мм с высотой пола H=1500 мм – 1 шт;
  • Лестница фанерная H=900 мм– 1 шт;
  • Лестница фанерная H=1200 мм - 1 шт;
  • Скат H=1200 мм - 1 шт;
  • Скат H=1500 мм - 1 шт;
  • Наклонный лаз (мост) с деревянным настилом H=1200 мм - 1 шт;
  • Металлический наклонный лаз (мост) H=1500 мм - 1 шт;
  • Металлический наклонный лаз с кольцами (мост) H=1200 мм - 1шт;
  • Прямой переход L=2000 мм - 1 шт;
  • Разноуровневый переход L=2000 - 2 шт;
  • Шест металлический (Ёлочка) с металлическими ступеньками по винтовой линии H=1200 мм - 3 шт;
  • Вертикальный лаз “Скала” с канатом - 1 шт;
  • Вертикальная лестница (паутина) шириной L=2000 мм - 1 шт;
  • Крыша в стиле “Тайга” - 4 шт;
  • Горизонтальный лаз (паутина) шириной L=2000 мм - 1 шт;
  • Баскетбольный щит - 1 шт;
  • Баскетбольное кольцо - 1 шт;
  • Вертикальный металлический шест - 1 шт;
  • Лаз вертикальный с прорезными ступеньками - 1 шт;
  • Лаз вертикальный с зацепами - 1 шт.
