ИК-31 Игровой комплекс для детей с ограниченными возможностями

Игровой комплекс должен использоваться детьми от 3 до 8 лет, для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

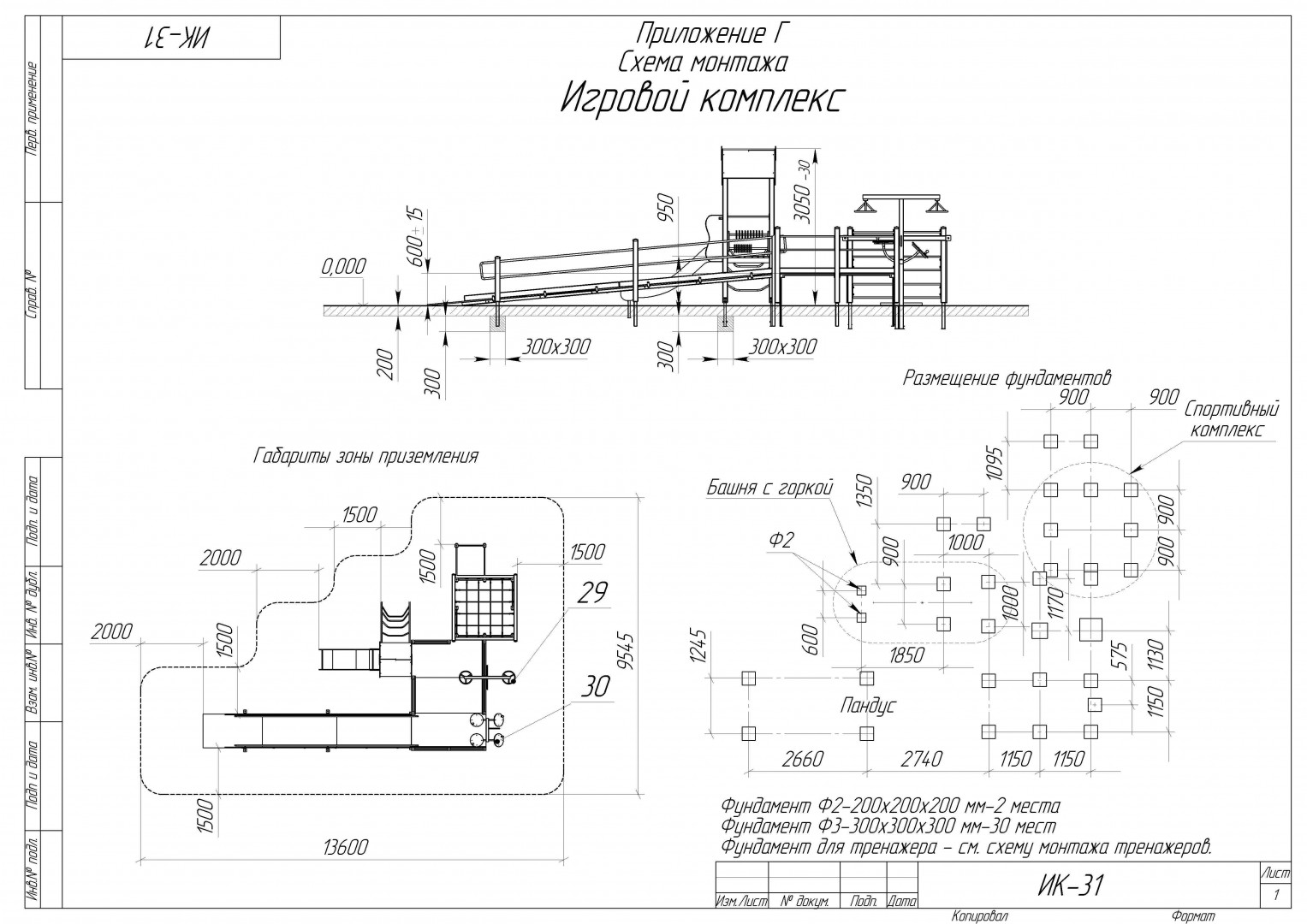

Габаритные размеры комплекса должны быть не менее: H=3050 мм, L=10095 мм, B=6630 мм.

Игровой комплекс должен был выполнен в виде модульной конструкции состоящей из деревянной башни с двухскатной крышей, игровыми элементами закрепленными на башне, спортивного комплекса, пандуса и площадки для движения кресла-каталки, 2-х спортивных тренажеров.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянной башни должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками.

Пол деревянной башни должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Лицевая сторона досок должна иметь скругление кромок радиусом не менее 5 мм. Конструкция пола башни должна исключать скапливание воды и снега.

Столбы деревянной башни должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Скат высотой не менее 900 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Игровой элемент “Счеты” должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм и 2-х перемычек для удержания счет из стальной профильной трубы диаметром не менее Ду15.

Металлический наклонный лаз (мост) должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГВ Ду20.

Крыша игрового комплекса должна быть выполнена в стиле “Домик”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм. Скаты крыши должны быть выполнены из влагостойкой фанеры толщиной не менее 12 мм.

Спортивный комплекс должен представлять собой сборную конструкцию, состоящую из каркаса, выполненного из клееного соснового бруса толщиной не менее 95x95 мм, 2-х вертикальных лазов с прорезными ступеньками из фанеры толщиной не менее 15 мм и горизонтальной сетки для лазания. Горизонтальная сетка для лазания должна быть изготовлена из комбинированного полипропилен-сталь каната диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Пандус для движения кресла-каталки должен представлять собой сборную конструкцию из металлокаркаса, настила и опорных столбов. Металлокаркас должен быть изготовлен из стальной профильной трубы сечением не менее 60x60 и 60x30. Настил пандуса должен быть изготовлен из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм с рифленой поверхностью для исключения проскальзывания. В нижней части пандуса должен быть установлен отбойник высотой не менее 100 мм из сосновой доски толщиной не менее 30 мм. По всей длине пандуса должны быть установлены поручни, изготовленные из стальной трубы сечением не менее ВГП Ду 32. Опорные столбы пандуса должны быть изготовлены из клееного соснового бруса толщиной не менее 95x95 мм. Верхние торцы опорных столбов должны быть закрыты пластиковыми заглушками.

Площадка для размещения кресла-каталки должна представлять собой сборную конструкцию из металлокаркаса, настила и опорных столбов. Металлокаркас должен быть изготовлен из стальной профильной трубы сечением не менее 60x60 и 60x30. Настил пандуса должен быть изготовлен из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм с рифленой поверхностью для исключения проскальзывания. В нижней части по всему периметру площадки должен быть установлен отбойник высотой не менее 100 мм из сосновой доски толщиной не менее 30 мм. Опорные столбы площадки должны быть изготовлены из клееного соснового бруса толщиной не менее 95x95 мм. Столбы должны соединяться между собой сдвоенными перемычками, изготовленными из стального горячекатаного листа толщиной не менее 5мм, и стальной трубы сечением не менее ВГП Ду20. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками.

Приставной тренажер с вращающимися дисками применяется для разминки суставов и мышц рук, кистей и плечевого пояса.

Габаритные размеры тренажера должны быть не менее: H=1100 мм, L=1100, B=1090 мм.

Каркас тренажера должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 80x80 мм. Кронштейны для установки вращающихся дисков должны быть выполнены из стальной трубы не менее ВГП Ду25.

Опорная крестовина вращающихся дисков должна быть выполнена из стальной профильной трубы сечением не менее 30x30 мм. В узлах вращения должны быть использованы подшипники качения № 201 (либо другие, не уступающие по характеристикам), установленные попарно в буксе, изготовленной из стального прутка сечением не менее Ø40 мм.

Вращающиеся диски должны быть изготовлены из влагостойкой ламинированной ФСФ фанеры толщиной не менее 18 мм. На дисках должна быть установлена ручка, изготовленная из стального прутка сечением не менее Ø40 мм. c двумя подшипниками качения № 201 (либо другими, не уступающими по характеристикам).

Приставной тренажер с вращающимися кольцами применяется для выполнения вращательных движений туловища, для развития мышц брюшного пресса, мышц спины, растяжки позвоночника.

Габаритные размеры тренажера должны быть не менее: H=1970 мм, L=1900, B=610 мм.

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Каркас тренажера должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 80x80 мм с толщиной стенки не менее 3 мм. Боковые отводы (ступеньки) тренажера должны быть выполнены из стальной трубы не менее ВГП Ду20 с толщиной стенки не менее 2,8мм.

В узлах вращения должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 206 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены в корпусе (буксе) изготовленной из стального прутка сечением не менее Ø80 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров

Вращающееся колесо должно быть изготовлено из стальной профильной трубы сечением не менее ВГП Ду20 с толщиной стенки не менее 2,8мм.

Игровой комплекс должен включать в себя:

• Башня с высотой пола H=900 мм – 1 шт;
• Металлический наклонный лаз (мост) – 1 шт;
• Игровой элемент “Счёты” - 1 шт;
• Скат H=900 мм – 1 шт;
• Крыша двускатная “Домик”– 1 шт;
• Пандус для движения кресла-каталки – 1 шт;
• Площадка для размещения кресла-каталки - 1 шт;
• Спортивный комплекс - 1 шт;
• Тренажер “Вращающиеся диски”- 1 шт;
• Тренажер “Вращающиеся кольца" - 1 шт.
