Д-19.5 Экскаватор

Игровой элемент “Экскаватор” должен использоваться детьми от 6 до 12 лет для тематических игр, физического развития, развития ловкости.

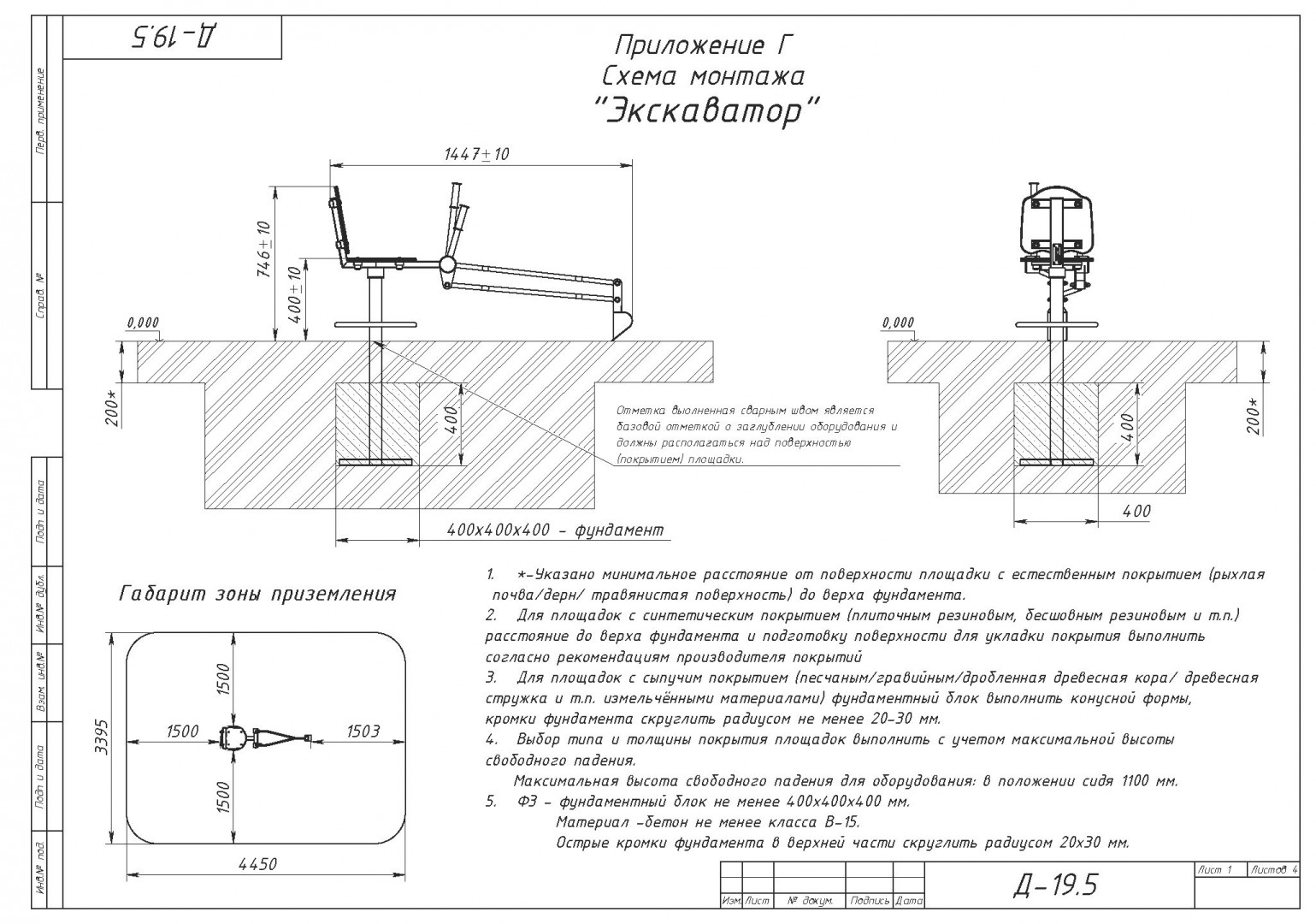

Габаритные размеры игрового элемента должны быть не менее: H=1130 мм, L=1820 мм, B=430 мм.

Сборка экскаватора должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 4 мм, загрунтованы и окрашены краской на водной основе.

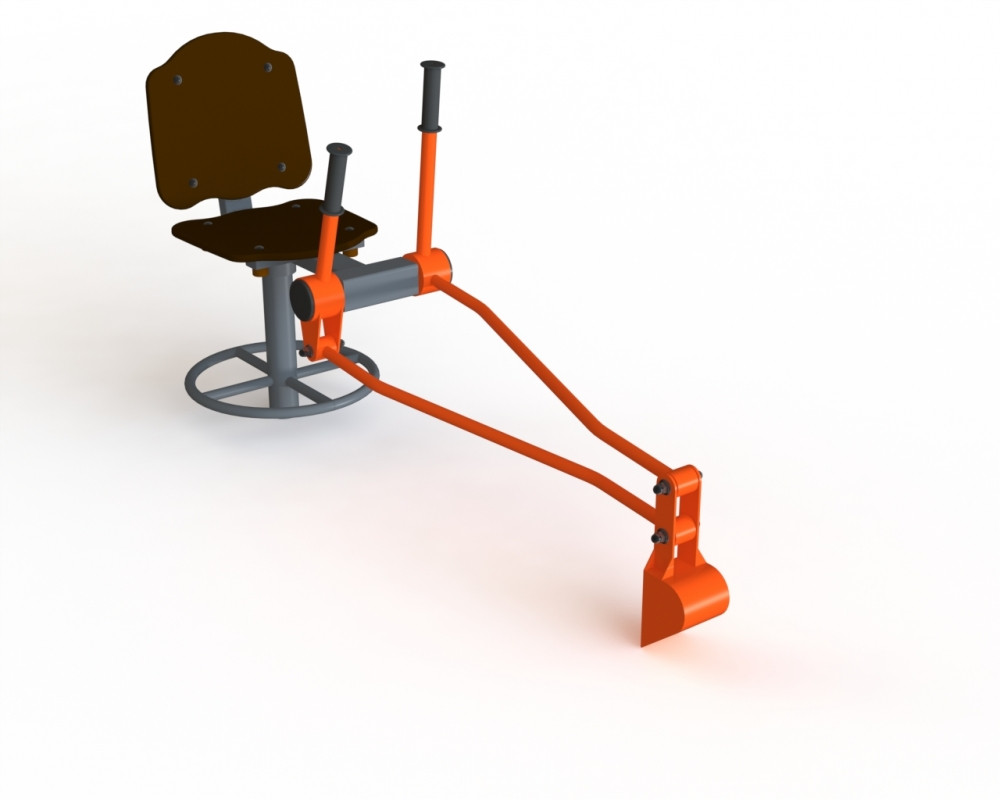

Игровой элемент экскаватор должен представлять собой конструкцию из неподвижного основания с опорой для ног, вращающегося сиденья со спинкой и рычагов управления подъемным ковшом.

Основание должно представлять собой цельносварную конструкцию из стойки, выполненной из стальной трубы диаметром не менее 89 мм и радиусной опоры для ног, выполненной из стальной трубы сечением не менее ВГП Ду15.

Вращающееся сиденье должно представлять собой сборную конструкцию из каркаса, изготовленного из стальной профильной трубы сечением не менее 60x30 и 60x60 мм, сиденья и спинки из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм, узла вращения сиденья и кронштейна для крепления узла управления подъемным ковшом. В узле вращения сидения должен быть использован подшипник качения № 206 (либо другой не уступающий по характеристикам), установленный в буксе, изготовленной из стального прутка сечением не менее Ø 80 мм.

Узел управления подъемным ковшом должен состоять из двух рычагов и двух тяг выполненных из стальной трубы сечением не менее ВГП Ду25.

Рычаги управления должны быть установлены на узле вращения представляющем собой конструкцию из буксы, изготовленной из стального прутка диаметром не менее 80 мм и подшипника качения № 206 (либо другого не уступающего по характеристикам).

На тягах должны быть установлены подшипниковые узлы, представляющие собой сборную конструкцию из корпуса (буксы) и шариковых подшипников закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Ковш экскаватора должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x25 мм, стального листа толщиной не менее 2 мм. Места крепления буксы с подшипниками должны быть изготовлены из стального горячекатаного листа толщиной не менее 5 мм.
