Д-36.3 Лаз

Лаз должен использоваться детьми от 4 до 10 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

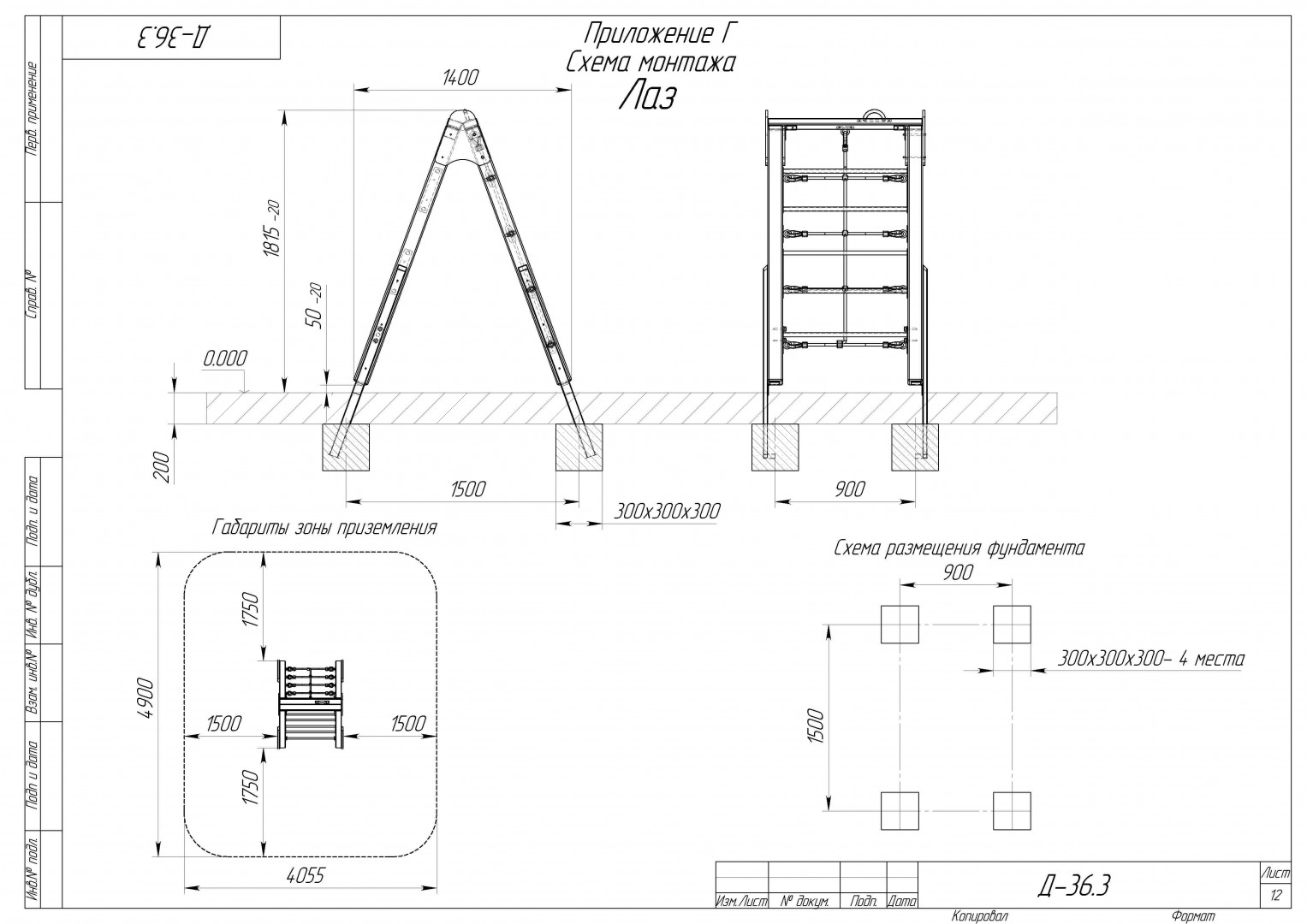

Габаритные размеры лаза должны быть не менее: H=1815 мм, L=1400 мм, B=1025 мм.

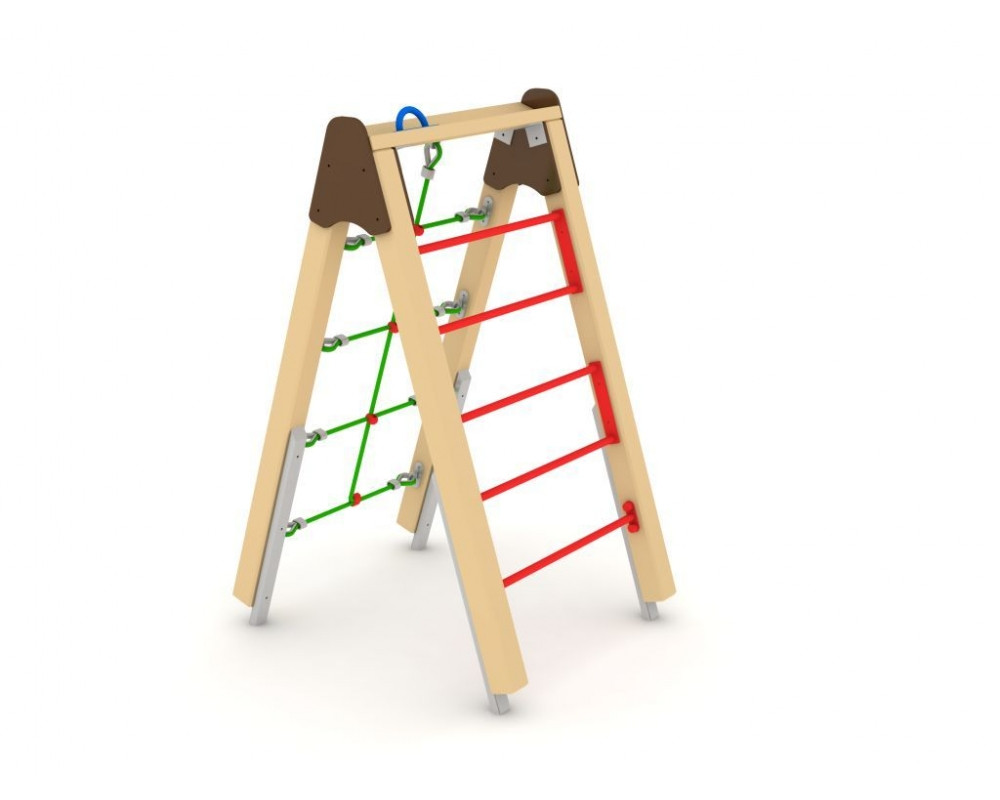

Лаз должен представлять собой сборную конструкцию из 2-х наклонных боковин, соединённых между собой накладками-стяжками. На наклонных боковинах должны быть установлены канатная лестница и лестница с жесткими ступеньками.

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Сборка лаза должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Боковины лаза должны быть изготовлены из 2-х стоек выполненных из клееного соснового бруса сечением не менее 95x95 мм и сосновой доски толщиной не менее 45 мм. По всем кромкам стоек и досок должна быть снята фаска не менее 8x45°.

Стойки лаза должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30, стального горячекатаного листа толщиной не менее 2 мм.

Ступеньки для лестницы, соединяющие стойки наклонных боковин должны быть выполнены из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Накладки-стяжки, соединяющие между собой наклонные боковины, должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм. Торцы фанерных стяжек должны быть обработаны защитным составом для предотвращения попадания влаги.

Канатная лестница должна быть изготовлена из комбинированного полипропилен-сталь каната диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.
