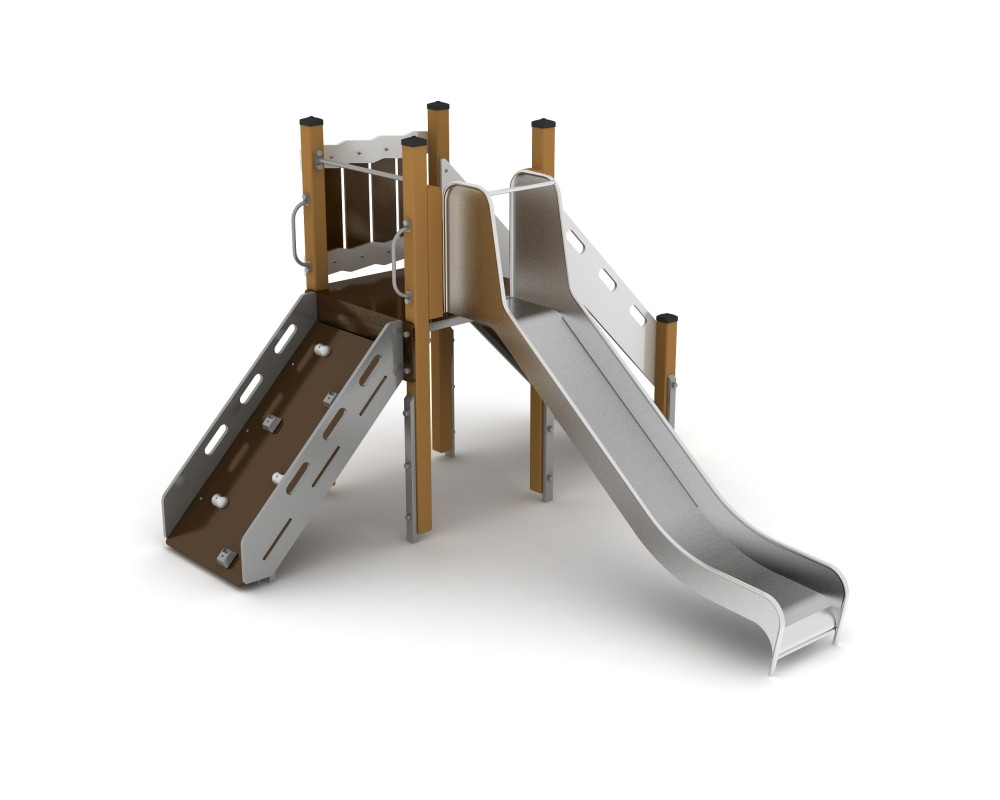

ИК-01.24 Игровой комплекс Мастер Wood (НСГ)

Игровой комплекс должен использоваться детьми от 5 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=2215, L=3330, B=3120 мм.

Игровой комплекс должен был выполнен в виде башни с высотой платформы для игры не менее 1200 мм от поверхности и закрепленных на них игровыми элементами: фанерной лестницей высотой не менее 1200 мм, цельносварной нержавеющей горки высотой не менее 1200 мм, наклонного лаза из фанеры с закрепленными на ней зацепами и декоративным ограждением на башню.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30 мм, стального уголка размером не менее 75x75 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Лестница высотой не менее 1200 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 3-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм.

Наклонная поверхность для скольжения (горка) должна быть выполнена в виде единой гнуто-сварной конструкции из стального нержавеющего листа (Сталь 430) толщиной не мнее 2 мм и стальной нержавеющей трубы (Сталь 430) диаметром не менее 25 мм и включать в себя: стартовый участок, участок скольжения, конечный участок, защитную секцию стартового участка, защитную перекладину на стартовом участке, твердые бортики на участке скольжения и конечном участке, пластины для крепления горки.

Стартовый участок горки должен быть выполнен длиной не менее 355 мм, шириной не менее 470 мм и углом наклона не более 5 градусов. Защитная секция стартового участка должна быть выполнена высотой не менее 725 мм. Защитная перекладина диаметром не менее 25 мм должны быть установлена на высоте не менее 700 мм от поверхности стартового участка.

Участок скольжения шириной не менее 470 мм должен быть выполнен с углом наклона не более 38 градусов и должен представлять собой конструкцию из единого стального нержавеющего листа без стыков и соединений.

Конечный участок шириной не менее 470 мм должен быть выполнен с углом наклона не более 8 градусов и радиусом загиба в нижней части не менее 130 мм.

Твердые бортики должны представлять собой единую гнуто-сварную конструкцию с участком скольжения и конечным участком и иметь высоту не менее 170 мм. В верхней части по всей длине бортиков должна быть установлена стальная труба диаметром не менее 25 мм.

Пластины для крепления горки должны быть выполнения из нержавеющего листа (Сталь 430) толщиной не менее 4 мм.

Наклонный лаз должен представлять собой сборную конструкцию из боковин и поверхности для лазания с закрепленными на ней зацепами. Боковины наклонного лаза должны быть выполнены из влагостойкой фанеры толщиной не менее 24 мм со сквозными пазами для удержания наклонной поверхности для лазания. Поверхность для лазания должна быть выполнена из влагостойкой ламинированной фанерой толщиной не менее 15 мм с односторонней рифленой поверхностью. На наклонной поверхности должны быть закреплены зацепы в количестве не менее 6-ти штук.

Декоративные ограждения на башню должны быть выполнены в виде составной конструкции из 2-х горизонтальных стяжек из влагостойкой фанеры толщиной не менее 18 мм и вертикальными накладками (штакетником) из влагостойкой ламинированной фанеры толщиной не менее 15 мм.

Игровой комплекс должен включать в себя:

• Деревянная башня 995x995 мм с высотой пола (платформы) H=1200 мм без крыши – 1 шт;
• Лестница фанерная H=1200 мм – 1 шт;
• Горка цельносварная нержавеющая H=1200 мм - 1 шт;
• Наклонный фанерный лаз с зацепами H=1200 мм– 1 шт;
• Декоративные ограждения на башню - 1 шт.
