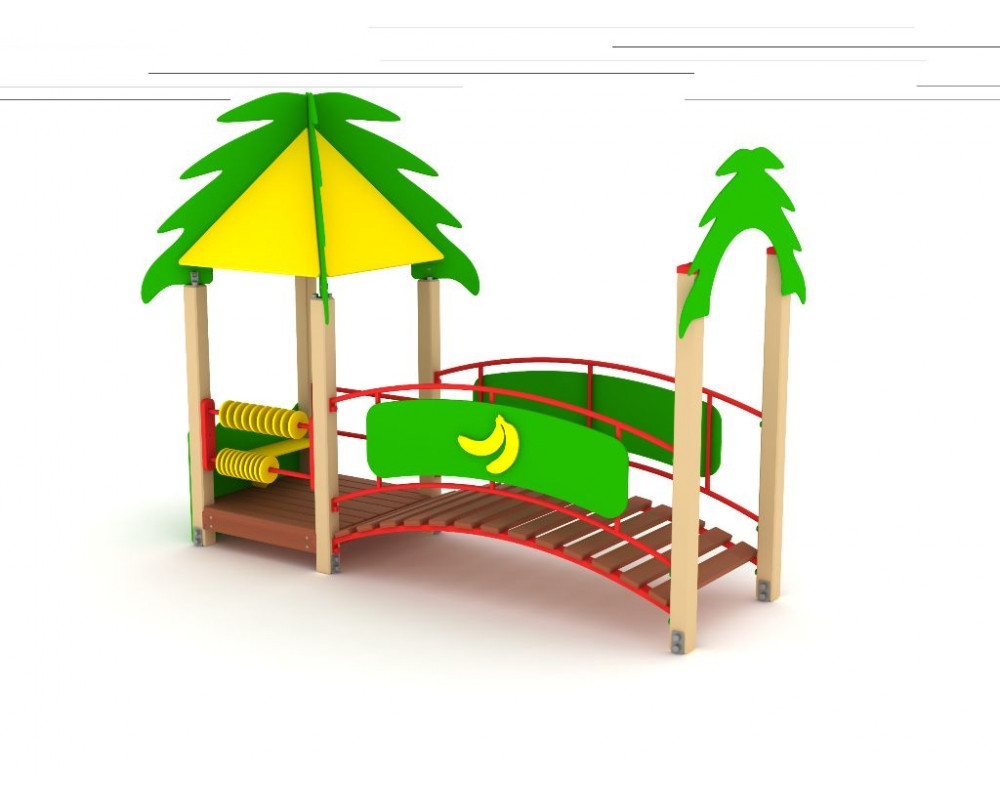

Д-07.6 Домик “Пальма”

Домик “Пальма” должен использоваться детьми от 3 до 7 лет для тематических игр, физического развития.

Габаритные размеры домика должны быть не менее: H=2460 мм, L=3260 мм, B=1300 мм.

Домик должен быть выполнен в виде отдельностоящей деревянной башни с крышей. Внутри башни должна быть установлена скамейка. На башне должны быть закреплен игровой элемент “Счеты”. Вход в башню должен выполняться через декоративную арку по пристроенному выгнутому переходу (мосту). Домик должен быть выполнен в едином тематическом стиле “Пальма”.

Сборка домика должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башни и столбы арки должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. На приставных деревянных столбах должны быть установлены декоративные пластиковые заглушки.

Пол деревянных башен должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Лицевая сторона досок должна иметь скругление кромок радиусом не менее 5 мм. Конструкция пола башни должна исключать скапливание воды и снега.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Скат крыши “Пальма” должен быть изготовлен из влагостойкой фанеры ФСФ толщиной не менее 12 мм. Фронтоны крыши должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Декоративная накладка на арку должна быть выполнена в стиле “Пальма” из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Выгнутый переход между башней и входной аркой длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено в виде выгнутой цельносварной рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее 30x30мм, стального листа толщиной не менее 4мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено цельносварным в виде выгнутой рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее ВГП Ду20, и стальной трубы сечением не менее 20x20 мм. На ограждении перехода должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Игровой элемент “Счеты” должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм и 2-х перемычек для удержания счет из стальной профильной трубы диаметром не менее Ду15.

Скамейка внутри башни должна быть выполнена из влагостойкой фанеры ФСФ толщиной не менее 15 мм.
