С-070.3 Спортивный комплекс

Спортивный комплекс предназначен для детей 12 лет и применяется для физического развития, развития координации движения, преодоления страха нахождения на высоте.

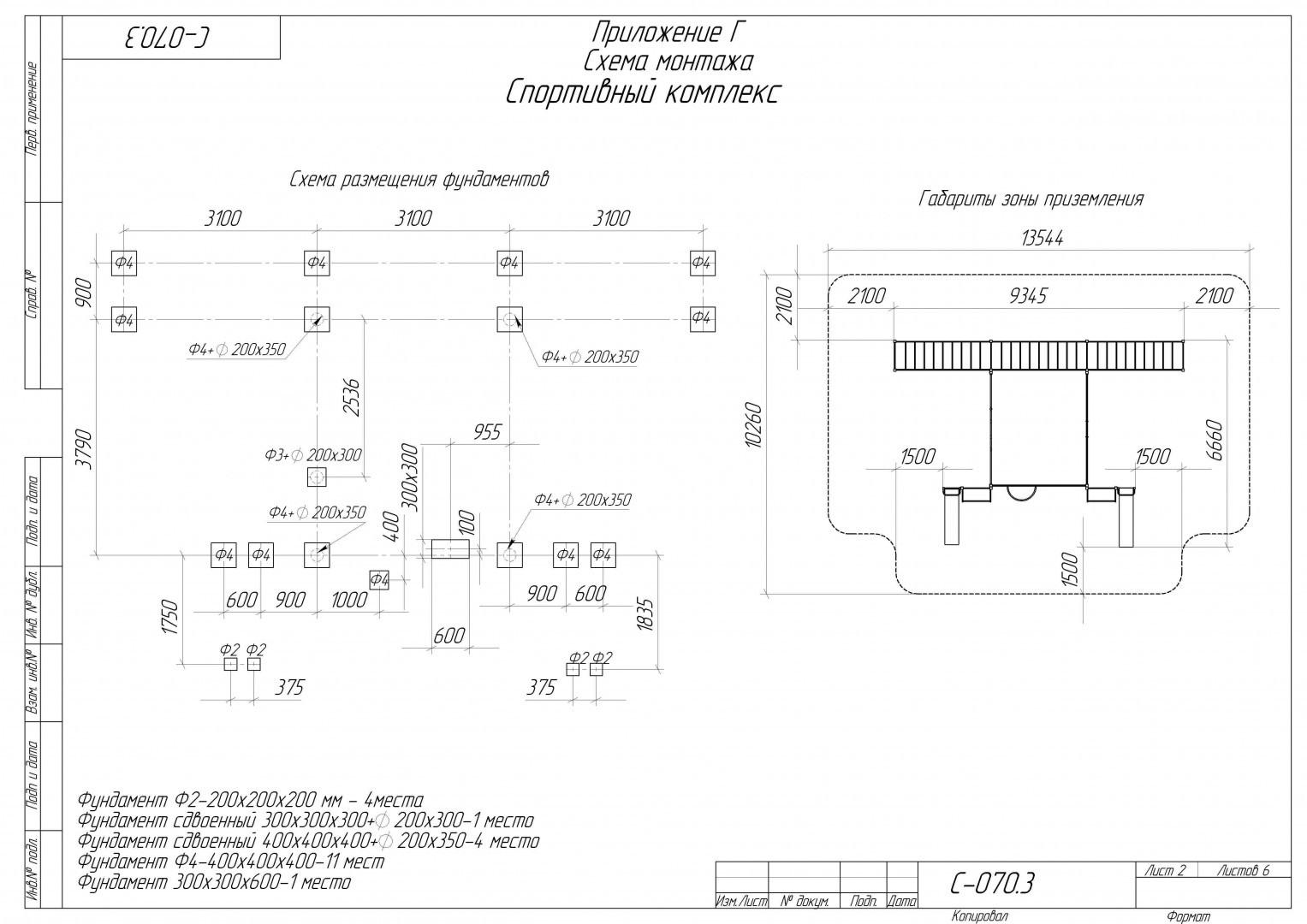

Габаритные размеры спортивного комплекса должны быть не мене: H=4000, L=9345, B=6495 мм.

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в сред е защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Сборка элементов спортивного комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

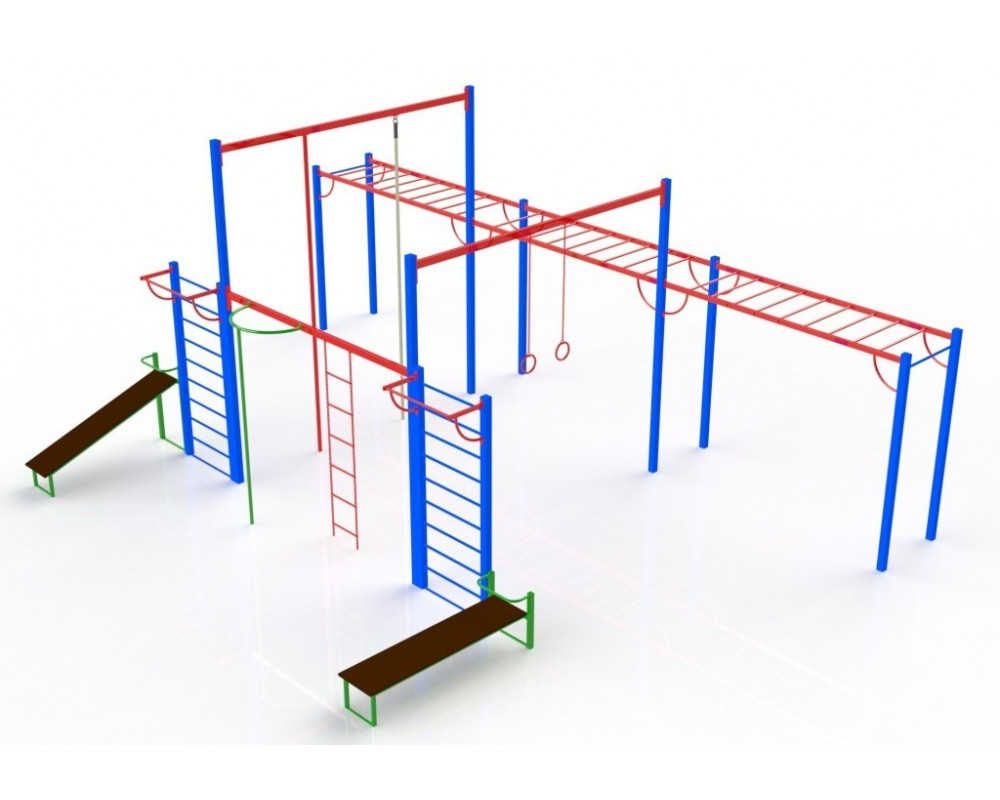

Спортивный комплекс должен быть выполнен по модульной схеме: отдельные спортивные элементы (модули) должны соединяться между собой, образуя единую конструкцию для выполнения спортивных упражнений. Компоновка элементов спортивного комплекса должна соответствовать общему виду представленному на рисунке.

Спортивный комплекс должен включать в себя следующие элементы: рукоходы на опорных рамах общей протяженностью 9000 мм, металлические шесты высотой не менее 2000 и 3800 мм, канат для лазания высотой не менее 3800 мм, гимнастические кольца с высотой подвески не менее 1700 мм от поверхности, шведские стенки с навесными турниками, вертикальную лестницу на цепях наклонную и горизонтальную скамью с упором.

Металлический рукоход длиной не менее 3000 мм должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 60x30 мм и стальной профильной трубы сечением не менее ВГП Ду20

Опорные рамы и шведские стенки высотой не менее 2400 мм для спортивного комплекса должны быть выполнены цельносварными из стальной профильной трубы сечением не менее 80x80 мм, перемычками-ступеньками из стальной трубы не менее ВГП Ду20.

Металлический шест высотой 2000 мм должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена сечением не менее ВГП Ду25.

Металлический шест высотой 3800 мм должен быть выполнен из стальной трубы сечением не менее ВГП Ду40, перемычка крепления шеста должна быть выполнена из стальной трубы сечением не менее 40x80.

Канат для лазания хлопчатобумажный должен быть закреплен на перемычке из стальной профильной трубы сечением не менее 40x80 и иметь диаметр не менее 22 мм.

Кольца гимнастические должны быть изготовлены из стальной трубы сечением не менее Ду15 и закреплены на перемычке из стальной профильной трубы сечением не менее 40x80, Для подвеса колец должна использоваться короткозвенная цепь диаметром не менее 6 мм.

Навесные турники должны быть выполнены из стальной профильной трубы сечением не менее 40x25мм. Перемычка на турниках должна быть выполнена из стальной трубы не менее ВГП Ду20. Кольца на турнике должны быть изготовлены из стальной трубы сечением не менее Ду15.

Лестница с подвесными ступенями должна быть выполнена из короткозвенной цепи диаметром не менее 6 мм. Ступеньки лестницы должны быть выполнены из стальной трубы не менее ВГП Ду15.

Скамья с упором горизонтальная и скамья с упором наклонная должна представлять собой сборную конструкцию из каркаса и настила, установленного горизонтально. Каркас скамьи должен быть выполнен цельносварным из стальной трубы сечением не менее 50x50 и 40x25 мм, вспомогательные элементы скамьи должны быть выполнены из стальной профильной трубы сечением не менее 20x20, 40x20 мм и стальной трубы сечением не менее ВГП Ду20.

Настил должен быть изготовлен из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15мм с односторонней рифленой поверхностью. Торцы фанеры должны иметь скругление по всем кромкам, радиусом не менее 3 мм и обработаны защитным составом для предотвращения попадания влаги.

Спортивный комплекс С-070.3 должен включать в себя:

• Рукоход L=3000 мм – 3 шт;
• Рама H=2400 мм – 4 шт;
• Стенка шведская H=2400 мм - 2 шт;
• Турник навесной – 2 шт;
• Шест для лазания H=2000 мм - 1 шт;
• Шест для лазания H=3800 мм - 1 шт;
• Канат для лазания H=3800 мм - 1 шт;
• Кольца гимнастические - 1 пара;
• Лестница на цепях - 1 шт;
• Скамья с упором наклонная - 1 шт;
• Скамья с упором горизонтальная - 1 шт.
