С-070.4 Спортивный комплекс

Спортивный комплекс предназначен для детей от 6 до 12 лет и применяется для физического развития, развития координации движения, преодоления страха нахождения на высоте.

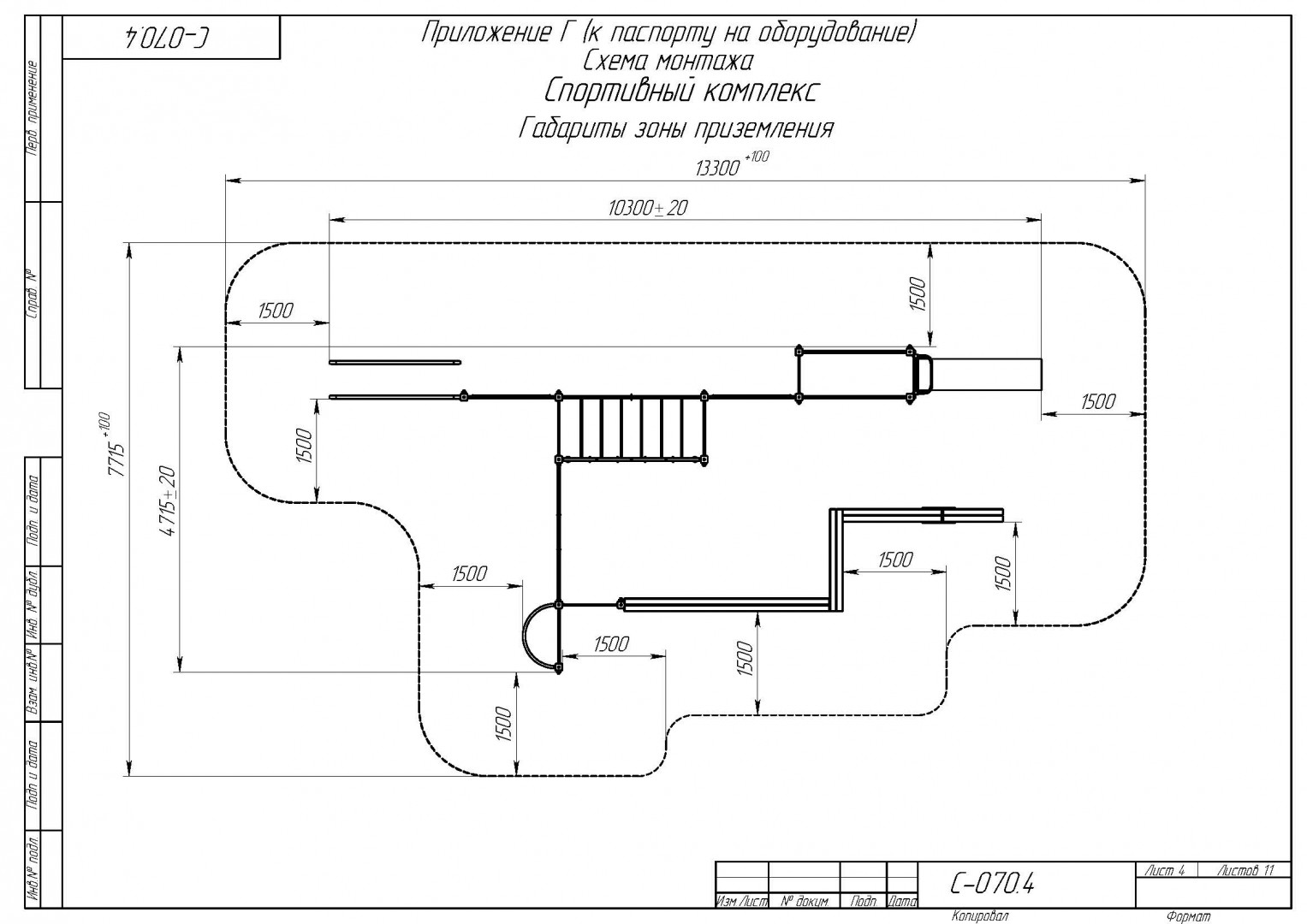

Габаритные размеры спортивного комплекса должны быть не мене: H=2200, L=4560, B=10300 мм.

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в сред е защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Сборка элементов спортивного комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

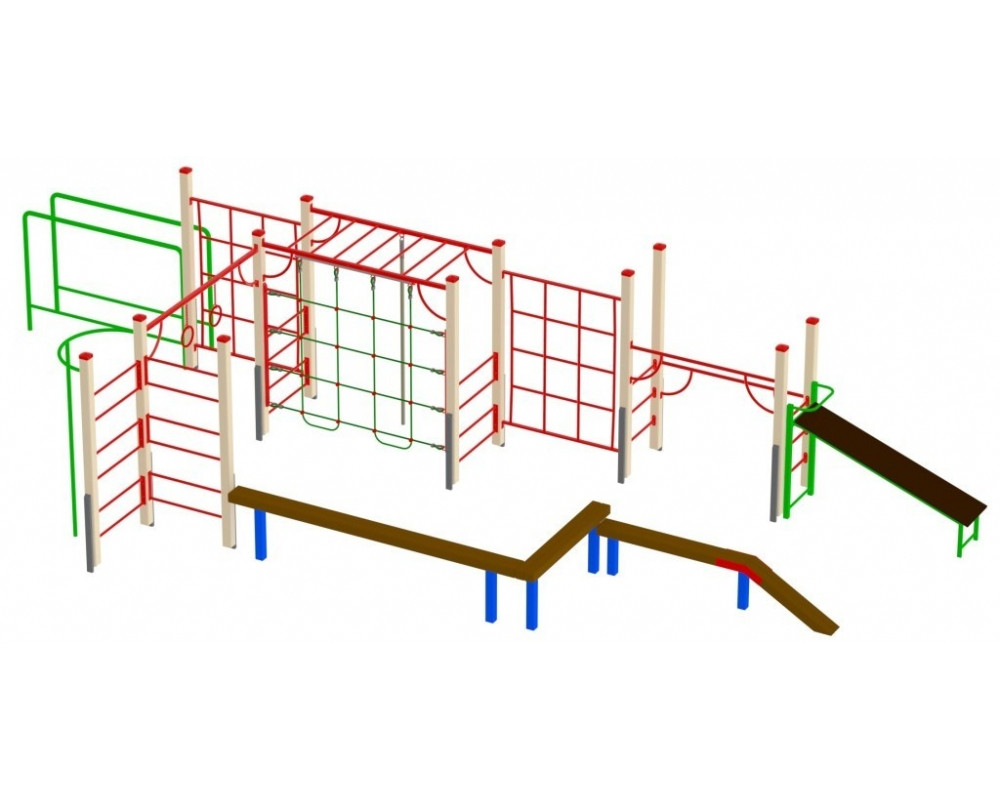

Спортивный комплекс должен быть выполнен по модульной схеме: отдельные спортивные элементы (модули) должны соединяться между собой, образуя единую конструкцию для выполнения спортивных упражнений. Компоновка элементов спортивного комплекса должна соответствовать общему виду представленному на рисунке.

Спортивный комплекс должен включать в себя следующие элементы: опорные столбы для крепления всех элементов в единую конструкцию, горизонтальную поверхность для ходьбы, шведские стенки для лазания с жесткими перекладинами и гибкими перекладинами, гимнастические кольца, вертикальный шест для лазания, канат для лазания, параллельные брусья, параллельные брусья с разновысотными перекладинами, наклонную скамью, рукоход.

Столбы спортивного комплекса должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. На верхних торцах столбов должны быть установлены пластиковые заглушки.

Столбы спортивного комплекса должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30, стального горячекатаного листа толщиной не менее 2 мм.

Зигзагообразная поверхность для ходьбы с одним наклонным заходом должна быть выполнена из 2-х клееных сосновых брусьев сечением не менее 95x95 мм каждый. Брусья должны быть соединены между собой шпилькой сечением не менее 8 мм. По всем кромкам бруса должна быть снята фаска не менее 8x45°. Горизонтальные и наклонные брусья должны быть установлены не менее чем на три цельносварные опоры из стальной профильной трубы сечением не менее 80x80 мм и стального листа толщиной не менее 3 мм. В месте стыка горизонтальных и наклонных брусьев должны быть установлены фиксирующие накладки из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм. На лицевой стороне накладок должно быть выполнено скругление радиусом не менее 5 мм.

Сдвоенные перемычки, соединяющие опорные столбы, образующие шведскую стенку быть выполнены из стальной профильной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 5 мм.

Вертикальная шведская стенка должна быть выполнена цельносварной из стальной трубы сечением не менее ВГП Ду15.

Вертикальная шведская стенка с гибкими перекладинами должна быть изготовлена из полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Гимнастические кольца должны быть установлены на перекладине из стальной трубы сечением не менее 40x40 мм и изготовлены из стальной трубы сечением не менее Ду15. Кольца должны быть навешаны на цепь короткозвённую диаметром не менее 6 мм.

Шест для лазания быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду25.

Канат для лазания хлопчатобумажный должен иметь диаметр не менее 22 мм.

Брусья паралельные должны представлять собой цельносварную конструкцию из двух горизонтальных перекладин и вертикальных стоек из стальной трубы сечением не менее ВГП Ду 40.

Брусья паралельные с разновысотными перекладинами должны представлять собой цельносварную конструкцию из двух горизонтальных перекладин и вертикальных стоек из стальной трубы сечением не менее ВГП Ду 25.

Горизонтальный рукоход, шириной не менее 940 мм и длиной не менее 2000 мм, должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40мм и трубы сечением не менее ВГП Ду20.

Скамья наклонная должна представлять собой сборную конструкцию из каркаса и настила, установленного под наклоном. Каркас скамьи должен быть выполнен цельносварным из стальной трубы сечением не менее 50x50 и 40x25 мм, вспомогательные элементы скамьи должны быть выполнены из стальной профильной трубы сечением не менее 20x20, 40x20 мм и стальной трубы сечением не менее ВГП Ду20. Настил должен быть изготовлен из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15мм с односторонней рифленой поверхностью. Торцы фанеры должны иметь скругление по всем кромкам, радиусом не менее 3 мм и обработаны защитным составом для предотвращения попадания влаги.

Спортивный комплекс С-070.4 должен включать в себя:

• Горизонтальный брус для ходьбы длиной L=1500 мм – 2 шт;
• Горизонтальный брус для ходьбы длиной L=3000 мм– 1 шт;
• Наклонный брус для ходьбы длиной L=1500 мм - 1 шт;
• Опорные деревянные столбы L=2150 мм – 12 шт;
• Сдвоенные перемычки – 10 шт;
• Навесные гимнастические кольца – 1 шт;
• Шведская стенка с жесткими перекладинами - 2 шт;
• Шведская стенка с гибкими перекладинами - 1 шт;
• Вертикальный шест для лазания - 1 шт;
• Канат для лазания - 1 шт;
• Рукоход горизонтальный - 1 шт;
• Брусья параллельные - 1 шт;
• Брусья параллельные с разной высотой перекладин - 1 шт;
• Скамья наклонная - 1 шт.
