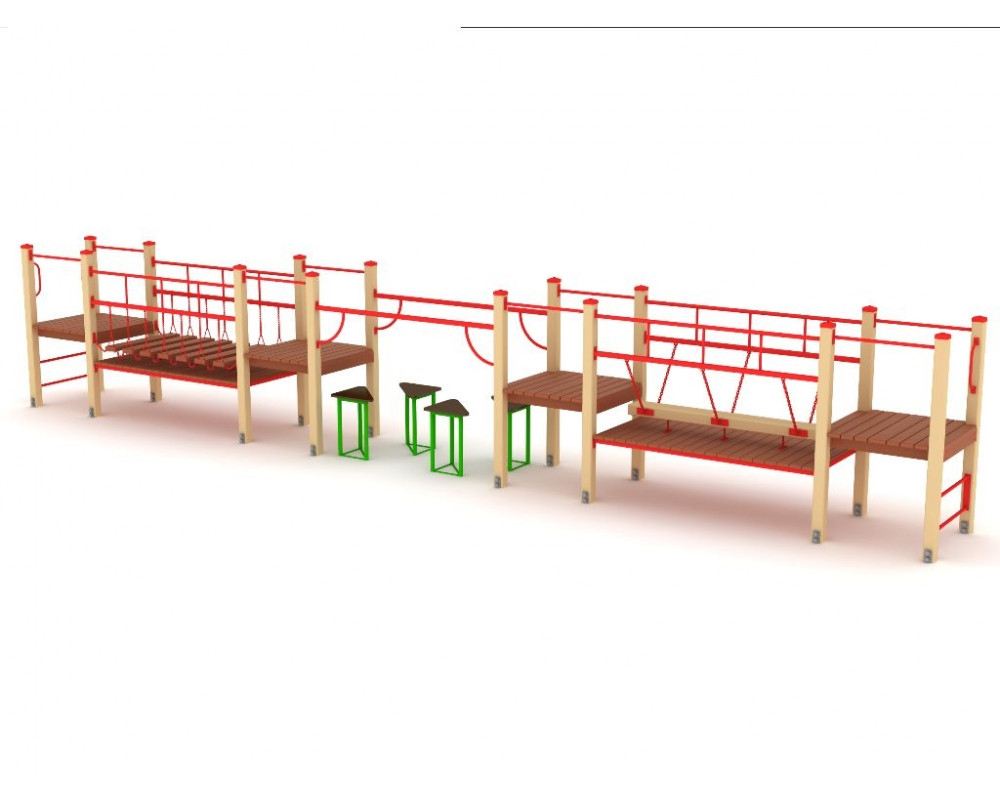

С-175 Спортивный комплекс

Спортивный комплекс предназначен для детей от 6 лет и применяется для физического развития, развития координации движения, преодоления страха нахождения на высоте.

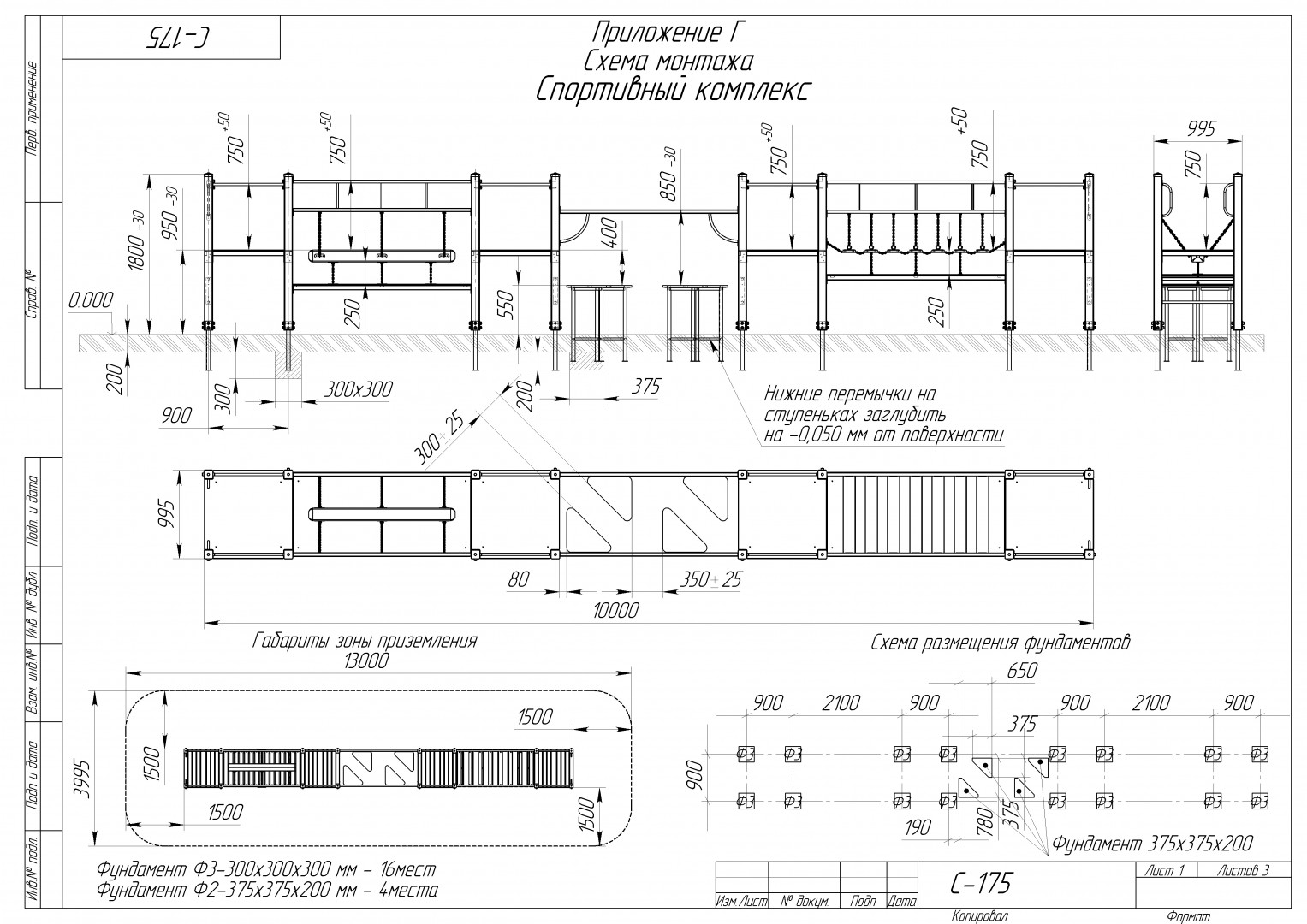

Габаритные размеры комплекса должны быть не менее: H=1770 мм, L=1000 мм, B=10000 мм.

Спортивный комплекс должен быть выполнен в виде 4-х отдельно стоящих деревянных башен с закрепленными на них игровыми и спортивными элементами.

Сборка спортивного комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками.

Пол (игровая платформа) деревянной башни размером не менее 995x995 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Перемычки, соединяющие столбы деревянной башни должны быть выполнены из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Подвесной бум на цепях должен быть выполнен из клееного бруса толщиной не менее 95x95 мм, закрепленного попарно. Подвес бума должен быть выполнен из короткозвенной цепи диаметром не менее 6 мм. Под подвесным бумом должен устанавливаться настил из цельносварного каркаса из стальной профильной трубы сечением не менее 40x20 мм и доски толщиной не менее 30 мм.

Ступенька-уголок должна представлять собой сборную конструкцию из цельносварного каркаса из стальной профильной трубы сечением не менее ВГП Ду 25 и стального уголка сечением не менее 40x40 мм и накладки из влагостойкой ламинированной фанеры ФСФ толщиной не менее 18 мм с односторонней рифленой поверхностью. Торцы фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Перила ступенек должны быть изготовлены из стальной профильной трубы сечением не менее ВГП Ду20.

Переход с подвесными ступеньками длиной не менее 2000 мм должен быть выполнен составным из боковин с подвесными ступеньками и настила под ступеньками. Переход должен иметь не менее 7-ми подвесных ступенек. Боковины должны быть выполнены из стальной профильной трубы сечением не менее 40x40, стальной профильной трубы сечением не менее ВГП Ду25. Для подвеса ступенек должна быть использована короткозвенная цепь диаметром не менее 6 мм. Подвесные ступеньки должны быть выполнены из сосновой доски толщиной не менее 40 мм. Все ступеньки должны быть соединены между собой короткозвенной цепью диаметром не менее 6 мм. Под центральной и крайними ступеньками должны быть установлены ограничители качения, выполненные из короткозвенной цепи диаметром не менее 6 мм. Настил под ступеньками должен быть из цельносварного стального каркаса, выполненного из стальной профильной трубы сечением не менее 40x25 мм и стальной полосы толщиной не менее 4 мм. На каркасе настила должны быть закреплен деревянный щит из сосновой доски толщиной не менее 30 мм.

Спортивный комплекс должен включать в себя:

• Башня с высотой пола H=900 мм – 4 шт;
• Бум подвесной на цепях L=2000 мм – 1 шт;
• Ступенька уголок с 2-мя поручнями в комплекте - 4 шт;
• Мост с подвесными ступеньками L=2000 мм – 1 шт.
