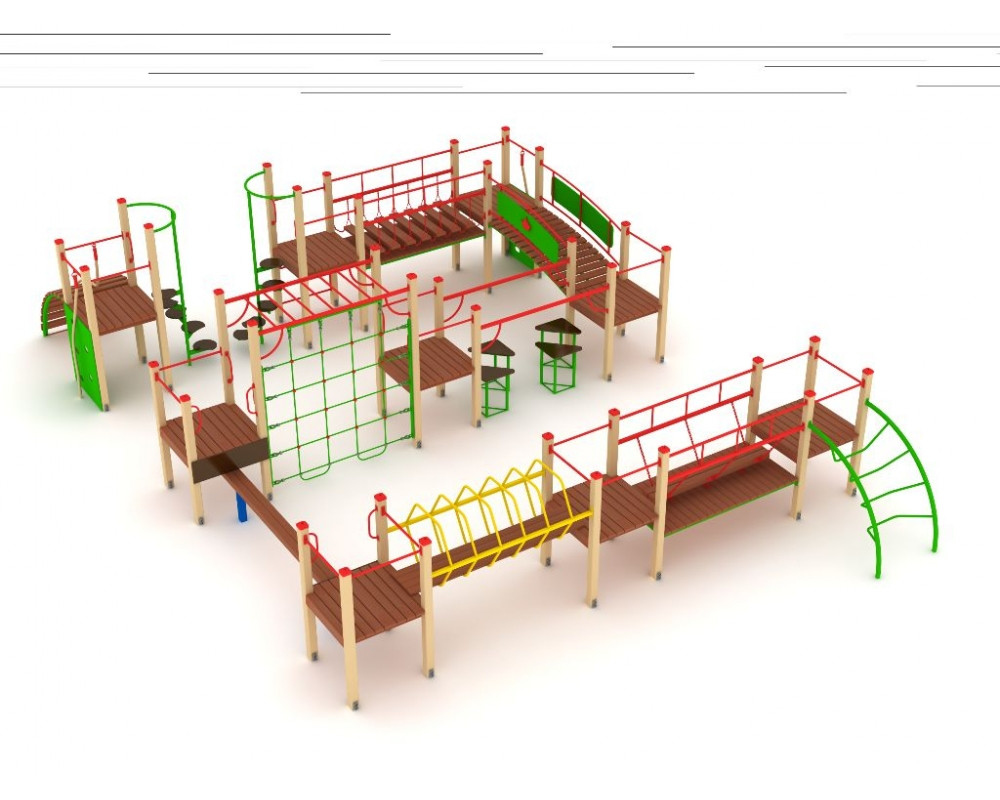

С-176 Спортивный комплекс

Спортивный комплекс предназначен для детей от 6 лет и применяется для физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=2475 мм, L=10560 мм, B=7000 мм.

Спортивный комплекс должен быть выполнен в виде девяти отдельно стоящих деревянных башен с закрепленными на них игровыми и спортивными элементами.

Сборка спортивного комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Перемычки, соединяющие столбы деревянной башни должны быть выполнены из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Металлический наклонный лаз (мост) должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Подвесной бум на цепях должен быть выполнен из клееного бруса толщиной не менее 95x95мм, закрепленного попарно. Подвес бума должен быть выполнен из короткозвенной цепи диаметром не менее 6 мм. Под подвесным бумом должен устанавливаться настил из цельносварного каркаса из стальной профильной трубы сечением не менее 40x20мм и доски толщиной не менее 30мм.

Горизонтальный бум должен представлять собой конструкцию из горизонтальной поверхности для ходьбы.

Горизонтальная поверхность должна быть выполнена из 2-х клееных сосновых брусьев сечением не менее 95x95 мм каждый. Брусья должны быть соединены между собой шпилькой сечением не менее 8 мм. По всем кромкам бруса должна быть снята фаска не менее 8x45°.

Брусья должны быть установлены не менее чем на две цельносварные опоры из стальной профильной трубы сечением не менее 80x80 мм и стального листа толщиной не менее 3 мм.

Металлические рукоход длиной не менее 2000 мм должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40мм и стальной профильной трубы сечением не менее ВГП Ду20.

Вертикальная лестница шириной не менее 2000 мм должна быть изготовлена из стальной профильной трубы сечением не менее 40x20 мм и полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Ступенька-уголок должна представлять собой сборную конструкцию из цельносварного каркаса из стальной профильной трубы сечением не менее ВГП Ду 25 и стального уголка сечением не менее 40x40 мм и накладки из влагостойкой ламинированной фанеры ФСФ толщиной не менее 18 мм с односторонней рифленой поверхностью. Торцы фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Перила ступенек должны быть изготовлены из стальной профильной трубы сечением не менее ВГП Ду20.

Разноуровневый переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено в виде выгнутой цельносварной рамы радиусом сгиба не менее 2500 мм из стальной трубы сечением не менее 30x30мм, стального листа толщиной не менее 4мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено цельносварным в виде выгнутой рамы радиусом сгиба не менее 2500 мм из стальной трубы сечением не менее ВГП Ду20, и стальной трубы сечением не менее 20x20 мм. На ограждении перехода должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Переход с подвесными ступеньками длиной не менее 2000 мм должен быть выполнен составным из боковин с подвесными ступеньками и настила под ступеньками. Переход должен иметь не менее 7-ми подвесных ступенек. Боковины должны быть выполнены из стальной профильной трубы сечением не менее 40x40, стальной профильной трубы сечением не менее ВГП Ду25. Для подвеса ступенек должна быть использована короткозвенная цепь диаметром не менее 6 мм. Подвесные ступеньки должны быть выполнены из сосновой доски толщиной не менее 40 мм. Все ступеньки должны быть соединены между собой короткозвенной цепью диаметром не менее 6 мм. Под центральной и крайними ступеньками должны быть установлены ограничители качения, выполненные из короткозвенной цепи диаметром не менее 6 мм. Настил под ступеньками должен быть из цельносварного стального каркаса, выполненного из стальной профильной трубы сечением не менее 40x25 мм и стальной полосы толщиной не менее 4 мм. На каркасе настила должны быть закреплен деревянный щит из сосновой доски толщиной не менее 30 мм.

Приставной шест “Ромашка” должен быть изготовлен из стальной трубы сечением не менее ВГП Ду 25, ВГП Ду32, стальной профильной трубы сечением не менее 30x60 мм, стальной полосы сечением не менее 4x40 мм. На ступеньках шеста должна использоваться влагостойкая ламинированная фанера ФСФ толщиной не менее 18 мм.

Лаз скала должен быть изготовлен из ламинированной фанеры толщиной не менее 18мм. Канат для лазания должен быть закреплен на стальной трубе сечением не менее ВГП Ду20. Диаметр каната должен быть не менее 22 мм.

Наклонный лаз (мост) должен быть выполнен из цельносварного каркаса и деревянного настила. Цельносварной каркас моста должен быть выполнен из стальной профильной трубы сечением не менее 30x30мм, и стального листа толщиной не менее 2 мм. Деревянные ступеньки моста должны быть выполнены из сосновой доски толщиной не менее 45 мм. Лицевая сторона ступенек должна иметь скругление по всем кромкам радиусом не менее 5 мм. Мост должен комплектоваться хлопчатобумажным канатом диаметром не менее 22 мм. Нижний край каната должен быть закреплен на нижней ступеньке моста на скобу, изготовленную из стального листа толщиной не менее 4 мм и стального прутка диаметром не менее 10 мм. Верхний край каната должен быть закреплен на перемычке изготовленной из стальной трубы сечением не мене Ду20 и стального листа толщиной не менее 4мм.

Спортивный комплекс должен включать в себя:

• Башня с высотой пола H=900 мм – 6 шт;
• Башня с высотой пола H=1200 мм – 3 шт;
• Наклонный металлический мост H=900 мм - 1 шт;
• Бум подвесной на цепях L=2000 мм – 1 шт;
• Лаз горизонтальный кольцевой с настилом L=2000 мм – 1 шт;
• Бум для ходьбы L=3000 мм – 1 шт;
• Рукоход L=2000 мм - 1 шт;
• Вертикальная канатная лестница L=2000 мм - 1 шт;
• Ступенька уголок с поручнями в комплекте - 4 шт;
• Разноуровневый переход L=2000 мм - 1 шт;
• Мост с подвесными ступеньками L=2000 мм - 1 шт;
• Лаз с фанерными ступенями по винтовой линии (Ромашка) - 2 шт;
• Лаз вертикальный с прорезными ступеньками (Скала) - 2 шт;
• Наклонный лаз (мост) с деревянным настилом - 1 шт.
