ТН-3406 Теневой навес

Теневой навес предназначен для установки на детских игровых, спортивных площадках, придомовой т.п. территориях для укрытия от атмосферных осадков и солнечного излучения.

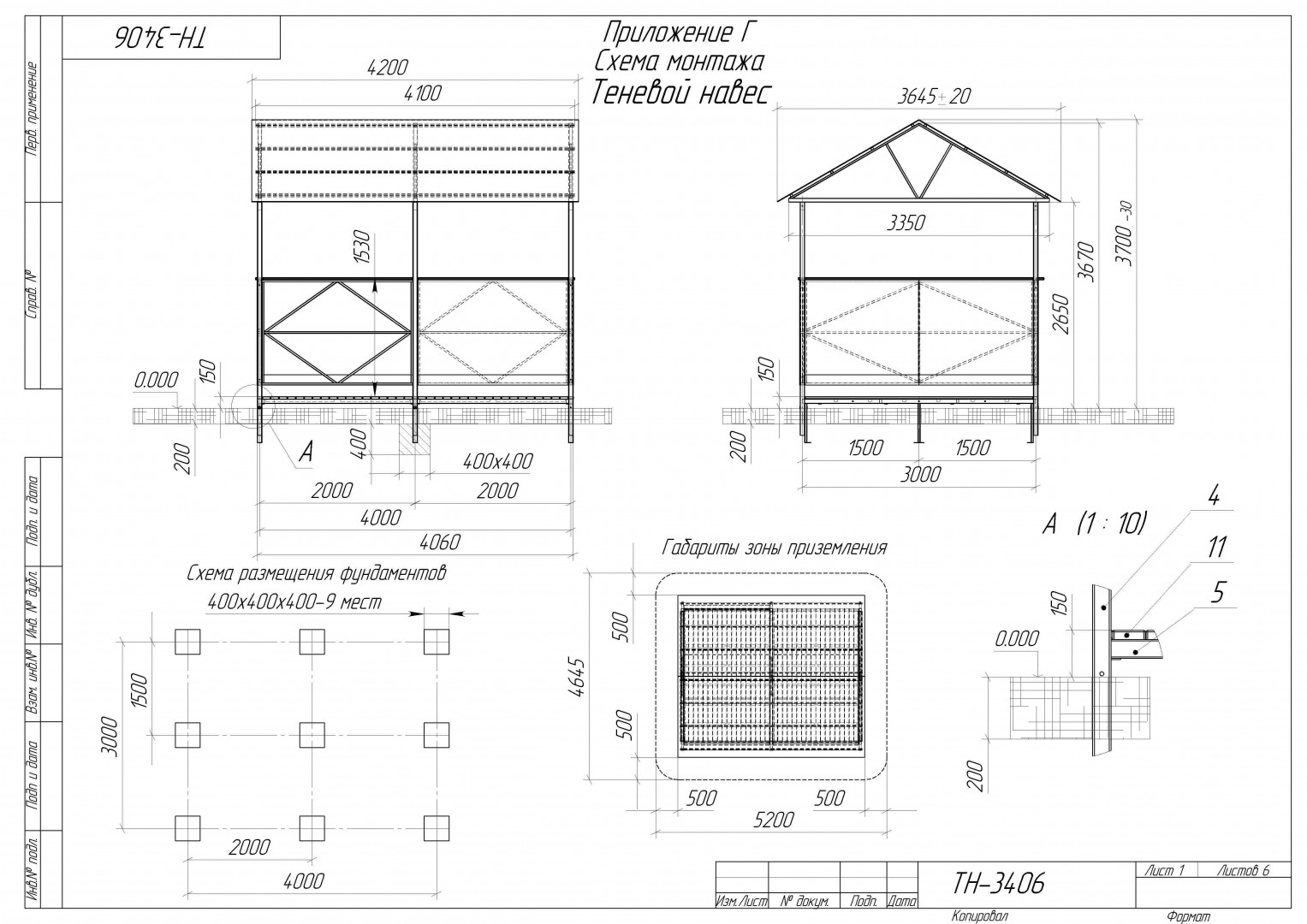

Размеры теневого навеса должны быть не менее (по осям несущих вертикальных стоек): L=3000 мм, B=4000 мм. Полезная площадь теневого навеса должна быть не менее 12м2.

Максимальные габаритные размеры в плане не менее H=3700, L=3645, B=4200мм.

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки) либо устанавливаться в недоступных местах (заглублениях, поднутрениях, пазах, высотах более 2000 мм и т.п.).

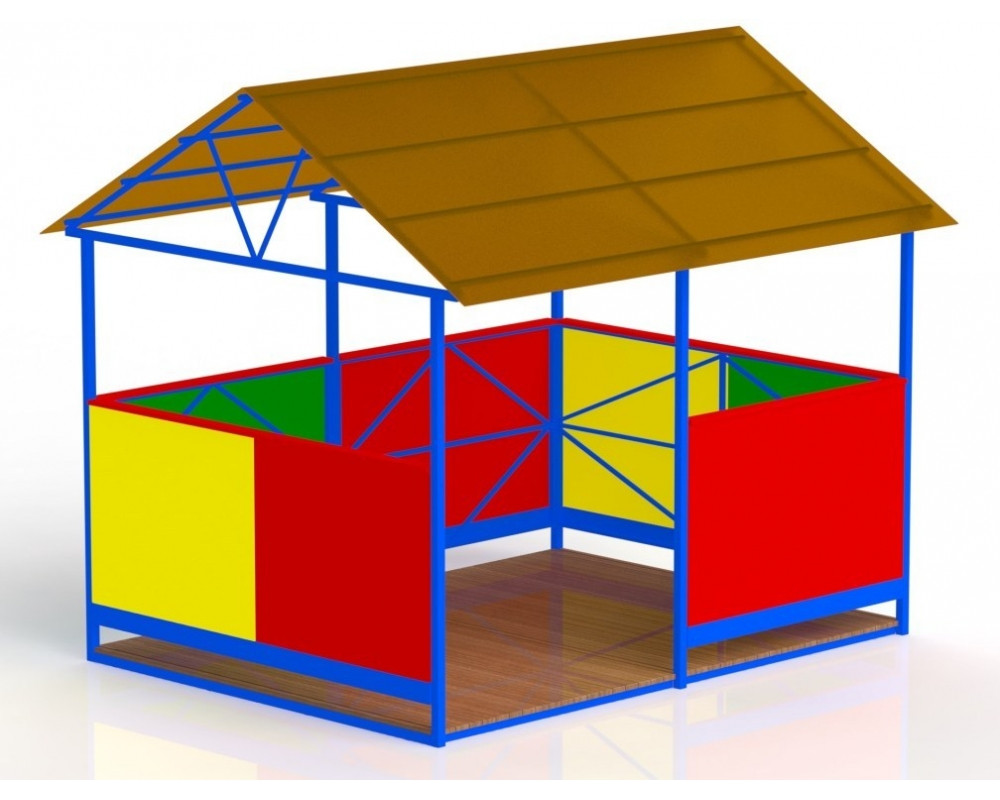

Теневой навес должен представлять собой сборную конструкцию из основания пола с настилом, несущих вертикальных стоек, ферм двухскатной крыши, нижних связных (боковых, центральных и задних) ферм (бортов), настила на крышу, ограждения на нижние фермы (борта) и перилами на нижних фермах (бортах).

Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали теневого навеса должны быть выполнены из влагостойкой фанеры и иметь скругление по всем доступным кромкам радиусом не менее 3 мм.

Металлический каркас пола должен представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 60x30 мм.

Настил на металлический каркас пола должен быть выполнен из сосновой доски толщиной не менее 30 мм, загрунтованной и окрашенной не менее чем 2-мя слоями атмосферостойкой краски. Лицевая сторона досок настила должна иметь скругление кромок радиусом не менее 3 мм. (Допускается изготовление настила из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги).

Несущие вертикальные стойки (6 шт) должны быть выполнены из стальной профильной трубы сечением не менее 60x60 мм.

Фермы двухскатной крыши (3 шт) должны быть изготовлены из стальной профильной трубы сечением не менее 50x50 мм, 50x25 мм.

Горизонтальные стяжки (прогоны) для крепления настила на крыше должны быть изготовлены из стальной трубы сечением не менее 30x30 мм.

Настил на крыше должен быть выполнен из сотового поликарбоната толщиной не менее 8 мм.

Нижние связные фермы (боковые-2шт и задние-2шт, передние-1шт) должны быть изготовлены из стальной профильной трубы сечением не менее 40x25.

На нижних связных фермах (бортах) должно быть установлено сплошное ограждение из влагостойкой фанеры ФСФ толщиной не менее 15 мм и нижней отбойной планкой из влагостойкой фанеры толщиной не менее 15 мм. Перила на бортах навеса должны быть выполнены из сосновой доски сечением не менее 30x105 мм.
