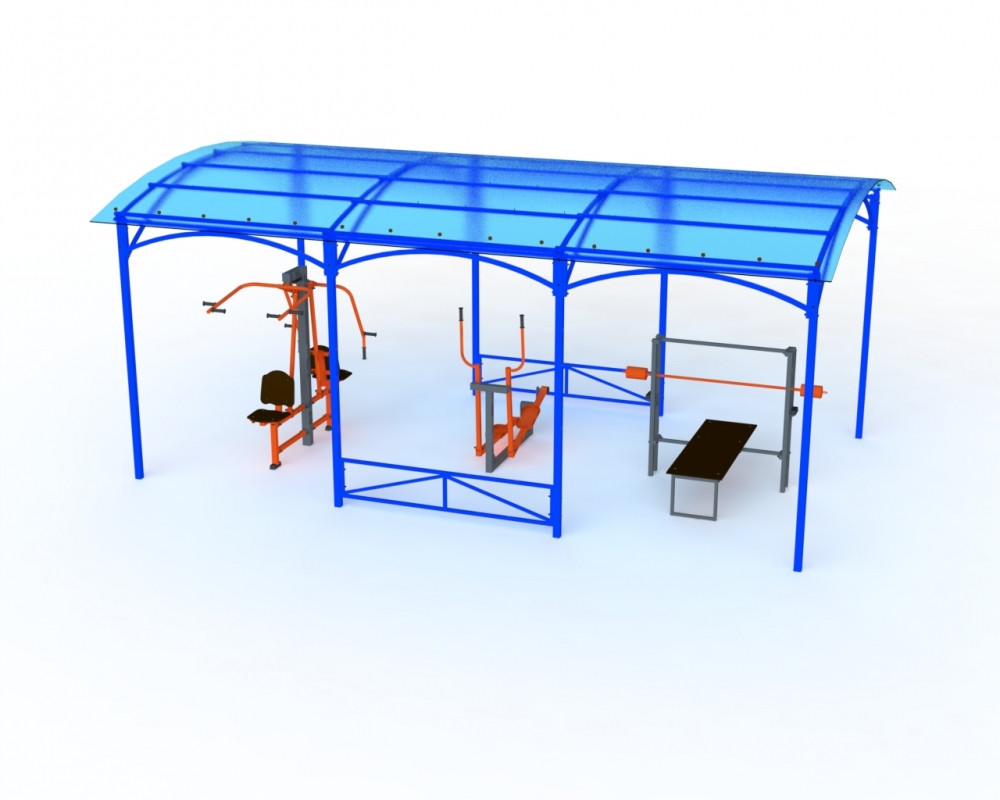

ТН-3412 Теневой навес для тренажеров

Теневой навес предназначен для установки на детских игровых и спортивных площадках для организации отдыха детей.

Габаритные размеры теневого навеса должны быть не менее: H=2741мм, L=2100 мм, B=3855 мм (размеры металлического каркаса не менее H=2733, L=2000, B=3370 мм).

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Теневой навес должен представлять собой сборную конструкцию из несущих стоек, верхних радиусных ферм, боковых связных ферм, настила на крышу.

Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Несущие стойки (8 шт.) должны быть выполнены из стальной профильной трубы сечением не менее 60x60 мм.

Верхние радиусные фермы (4 шт.) должны быть выполнены из стальной трубы сечением не менее 40x25 мм.

Боковые связные фермы (6 шт.) должны быть изготовлены из стальной профильной трубы сечением не менее 40x25 мм.

Горизонтальные стяжки для крепления настила на крыше должны быть изготовлены из стальной трубы сечением не менее 30x30 мм.

Настил на крышу должен быть выполнен из сотового поликарбоната толщиной не менее 8 мм.
