ТН-3601 Теневой навес

Теневой навес предназначен для установки на детских игровых, спортивных площадках, придомовой т.п. территориях для укрытия от атмосферных осадков и солнечного излучения.

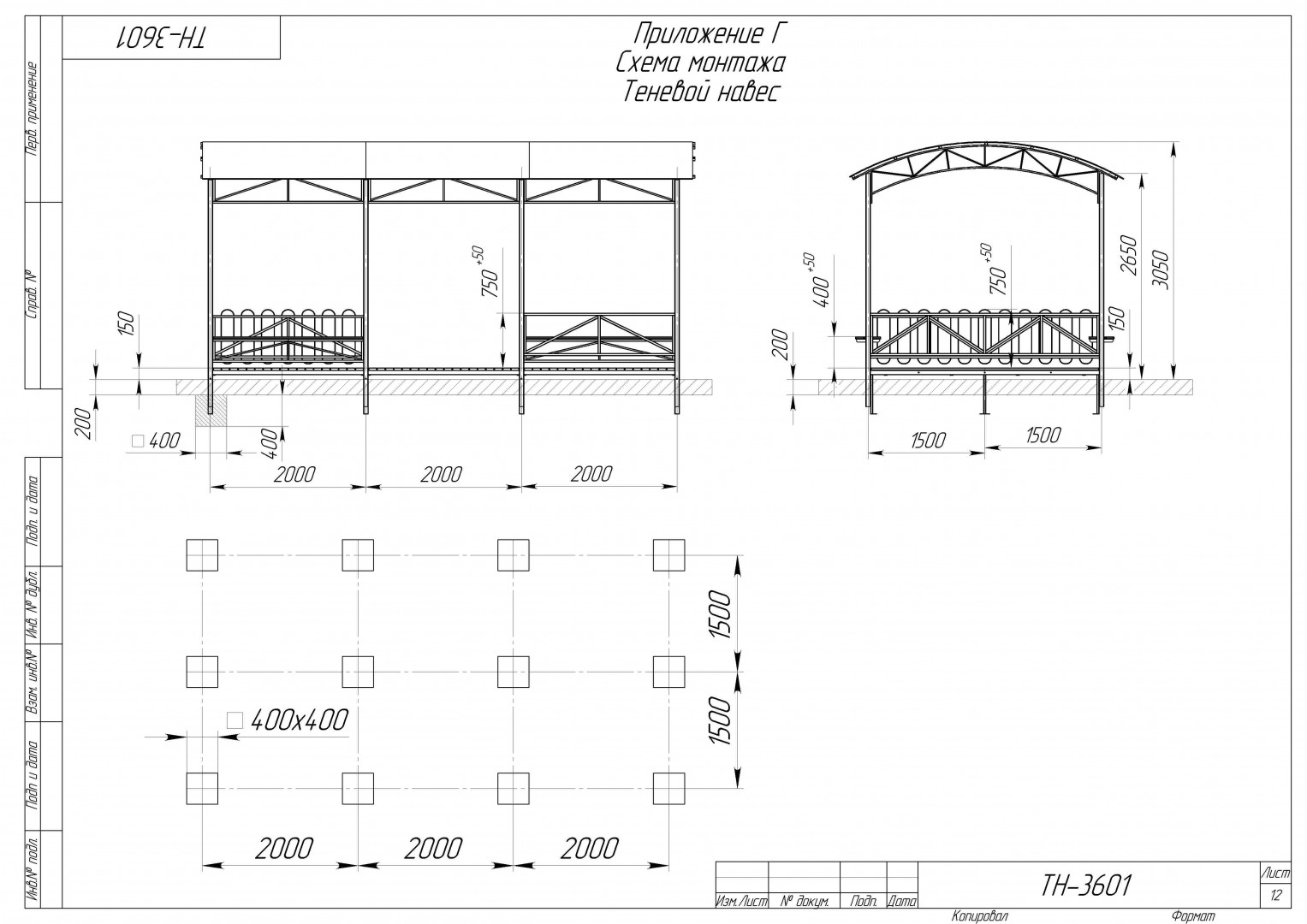

Размеры теневого навеса должны быть не менее (по осям несущих вертикальных стоек): L=3000 мм, B=6000 мм. Полезная площадь теневого навеса должна быть не менее 18м2.

Максимальные габаритные размеры в плане не менее H=3050, L=3525, B=6300мм.

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки) либо устанавливаться в недоступных местах (заглублениях, поднутрениях, пазах, высотах более 2000 мм и т.п.).

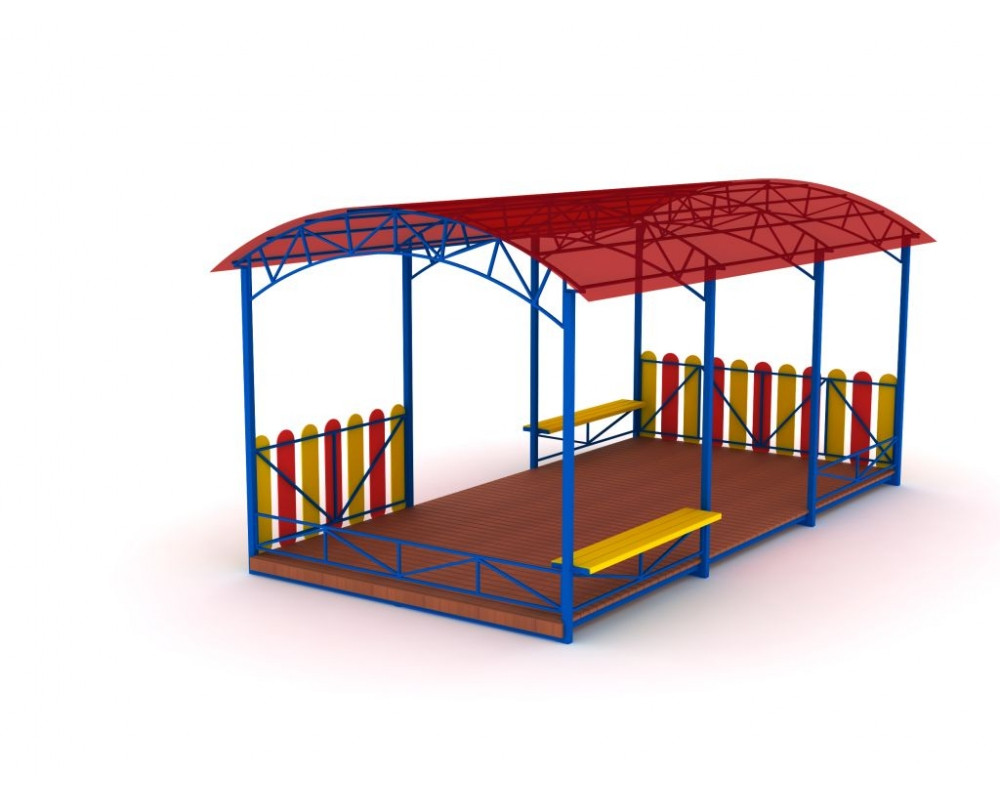

Теневой навес должен представлять собой сборную конструкцию из основания пола с настилом, несущих вертикальных стоек, радиусных ферм крыши, верхних стяжных ферм, настила на крышу, встроенными скамьями, нижними фермами-ограждениями.

Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали теневого навеса должны быть выполнены из влагостойкой фанеры и иметь скругление по всем доступным кромкам радиусом не менее 3 мм.

Металлический каркас пола должен представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 60x30 мм.

Настил на металлическое основание пола должен быть выполнен из сосновой доски толщиной не менее 30 мм, загрунтованной и окрашенной не менее чем 2-мя слоями атмосферостойкой краски. Лицевая сторона досок настила должна иметь скругление кромок радиусом не менее 3 мм. (Допускается изготовление настила из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги).

Несущие вертикальные стойки (8 шт) должны быть выполнены из стальной профильной трубы сечением не менее 60x60 мм.

Радиусные фермы крыши (4 шт) должны быть выполнены из стальной профильной трубы сечением не менее 40x20 мм и трубы сечением не менее 20x20 мм, раскосы и стойки радиусной фермы из стальной трубы сечением не менее 15x15 мм.

Верхние стяжные фермы (6шт), установленные между стойками, должны быть изготовлены из стальной профильный трубы сечением не менее 30x30 мм.

Горизонтальные стяжки (прогоны) для крепления настила на крыше должны быть изготовлены из стальной трубы сечением не менее 30x30 мм.

Настил на крыше должен быть выполнен из сотового поликарбоната толщиной не менее 8 мм.

Скамейка, встроенная между стойками навеса, должна представлять собой сборную конструкцию из цельносварного каркаса и деревянного настила из сосновой доски толщиной не менее 30 мм. Каркас скамейки должен быть выполнен из стальной профильной трубы сечением не менее 30x30 мм, вспомогательные детали каркаса из стальной профильной трубы сечением не менее 20x20 мм и стального уголка 40x40 мм.

Нижние фермы-ограждения со штакетником (2 шт разной длины) должны представлять собой сборную конструкцию из цельносварного каркаса из стальной профильной трубы сечением не менее 30x30мм и двухцветного штакетника из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Нижние фермы-ограждения без штакетника (2 шт разной длины) должны представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 30x30мм.
