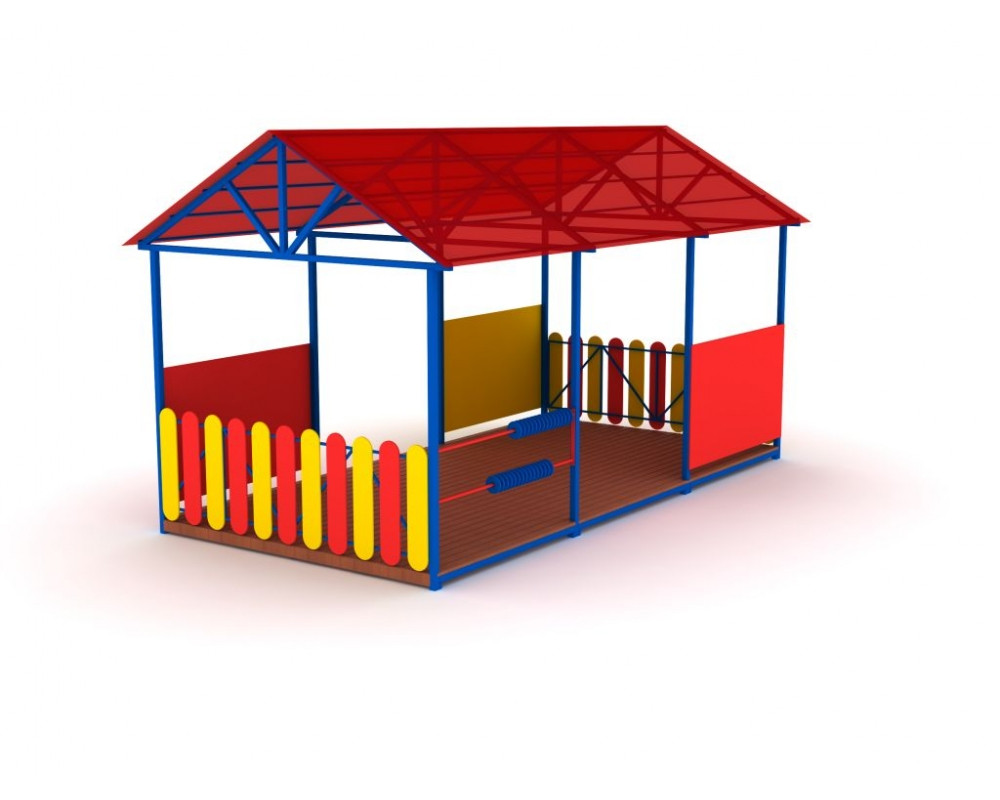

ТН-3602 Теневой навес

Теневой навес предназначен для установки на детских игровых и спортивных площадках для организации отдыха детей.

Габаритные размеры теневого навеса должны быть не менее: H=3030 мм, L=3000 мм, B=6000 мм.

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Теневой навес должен представлять собой конструкцию из основания пола с деревянным настилом, вертикальных стоек, двускатной крыши, ограждений.

Теневой навес должен быть построен по модульной схеме, позволяющей дополнить или заменить: количество и вид ограждений (фанерное, металлическое, металлическое с фанерными накладками-штакетником), тип крыши (двускатная или радиусная), количество лавок и шкафов для игрушек, количество защитных экранов.

Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали теневого навеса должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены краской на водной основе.

Деревянные детали теневого навеса должны быть изготовлены из массива сосны, на лицевой поверхности иметь скругление кромок радиусом не менее 3 мм, загрунтованы и окрашены не менее чем 2-мя слоями атмосферостойкой краски.

Металлический каркас пола должен представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 60x30 мм.

Настил металлический каркас пола должен быть выполнен из сосновой доски сечением не менее 30 мм. Лицевая сторона досок настила должна иметь скругление кромок радиусом не менее 3 мм. (Допускается изготовление настила из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги).

Вертикальные стойки теневого навеса должны быть выполнены из стальной профильной трубы сечением не менее 60x60мм.

Двускатная крыша должна быть изготовлена из стальной профильной трубы сечением не менее 50x50 мм, 50x25 мм. Прогоны для крепления настила на крыше должны быть выполнены из стальной трубы сечением не менее 30x30мм. Настил на крыше должен быть выполнен из сотового поликарбоната толщиной не менее 8 мм.

Ограждение теневого навеса должно быть выполнено из влагостойкой фанеры ФСФ толщиной не менее 18 мм.

Ограждение теневого навеса со штакетником должно представлять собой сборную конструкцию из цельносварного каркаса из профильной трубы сечением не менее 30x30мм и двухцветного штакетника из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Игровой элемент счеты должен быть изготовлен из стальной профильной трубы сечением не менее ВГП Ду20, профильной трубы сечением не менее 40x20мм. Фанерные элементы счет должны быть изготовлены из влагостойкой фанеры толщиной не менее 15 мм.
