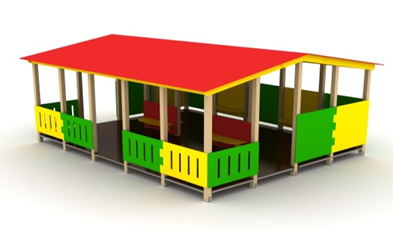

ТН-4303 Теневой навес

Теневой навес предназначен для установки на детских игровых и спортивных площадках для организации отдыха детей.

Габаритные размеры теневого навеса должны быть не менее: H=2770 мм, L=6050 мм, B=4780 мм.

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Теневой навес должен представлять собой конструкцию из основания пола с фанерным настилом, вертикальных деревянных стоек, двускатной крыши, ограждений.

Теневой навес должен быть построен по модульной схеме, позволяющей дополнить или заменить: количество и вид ограждений (фанерное, металлическое, металлическое с фанерными накладками-штакетником), количество лавок и шкафов для игрушек, количество защитных экранов.

Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали теневого навеса должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены краской на водной основе.

Деревянные детали теневого навеса должны быть изготовлены из массива сосны, на лицевой поверхности иметь скругление кромок радиусом не менее 3 мм, загрунтованы и окрашены не менее чем 2-мя слоями атмосферостойкой краски.

Металлический каркас пола должен представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее50х25 мм.

Настил металлический каркас пола должен быть выполнен из ламинированной фанеры ФСФ толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Вертикальные стойки теневого навеса должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должно быть выполнено скругление радиусом 8 мм или снята фаска не менее 8x45°.

Двускатная крыша должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 25 мм. Прогоны для крепления настила на крыше должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Настил на крыше должен быть выполнен влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Ограждение теневого навеса должно быть выполнено из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Ограждение теневого навеса должно представлять собой сборную конструкцию из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Фанерные элементы счет должны быть изготовлены из влагостойкой фанеры толщиной не менее 15 мм.
