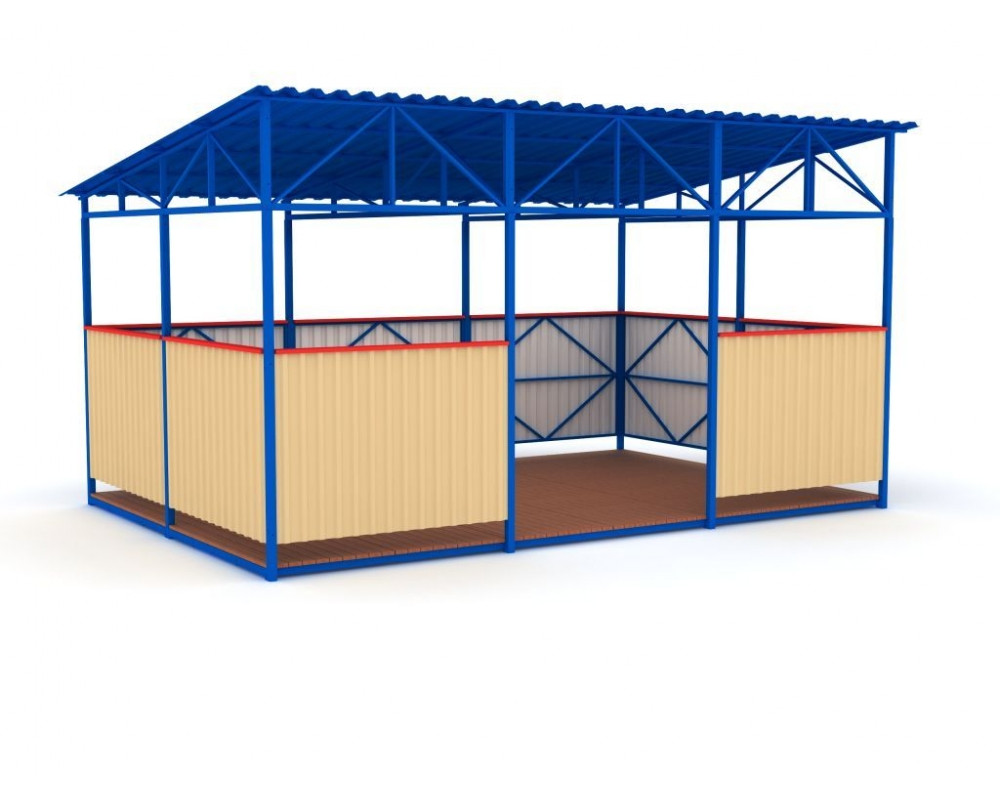

ТН-4602 Теневой навес

Теневой навес предназначен для установки на детских игровых и спортивных площадках для организации отдыха детей.

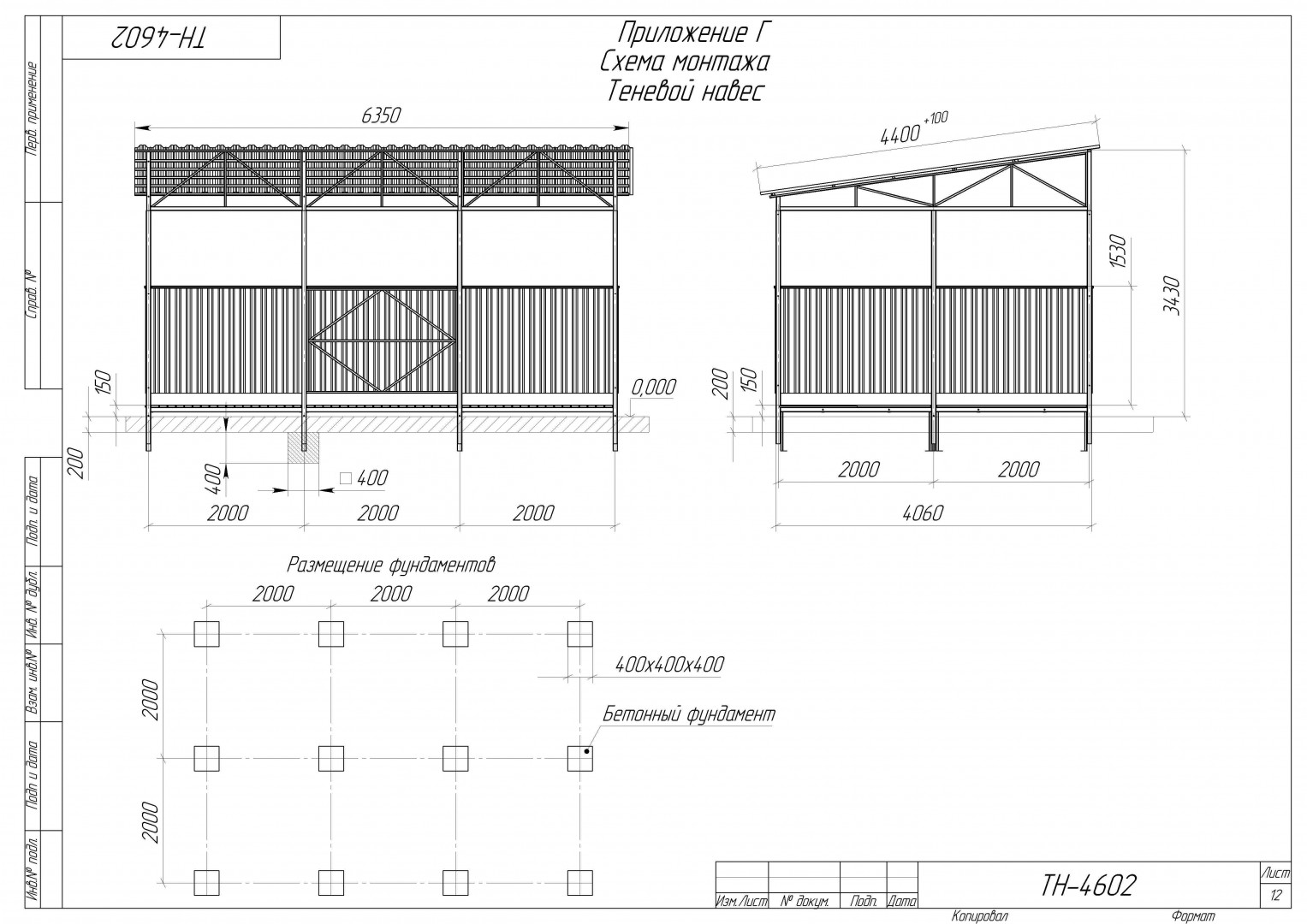

Габаритные размеры теневого навеса должны быть не менее: H=3490 мм, L=6650 мм, B=4370 мм (размеры металлического каркаса не менее H=3430, L=6060, B=4060 мм).

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Теневой навес должен представлять собой сборную конструкцию из основания пола с деревянным настилом, несущих стоек, верхних фронтальных ферм (центральной и двух боковых), верхних боковых и центральной косых ферм, нижних связных (боковых, центральных и задних) ферм, настила на крышу и боковых ограждений с перилами.

Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали теневого навеса должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Деревянные детали теневого навеса должны быть изготовлены из массива сосны, на лицевой поверхности иметь скругление кромок радиусом не менее 3 мм, загрунтованы и окрашены не менее чем 2-мя слоями краски на водной основе.

Основание пола должно быть выполнено из стальной профильной трубы сечением не менее 60x30 мм. Настил на основание пола должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Лицевая сторона досок настила должна иметь скругление радиусом не менее 3 мм. (Допускается изготовление настила из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги).

Несущие стойки (10шт) должны быть выполнены из стальной профильной трубы сечением не менее 60x60 мм.

Верхние фронтальные фермы (центральная и две боковые) должны быть выполнены из стальной трубы сечением не менее 50x50 мм и трубы сечением не менее 50x25 мм.

Верхние боковые (2шт) и центральные фермы (2шт) должны быть изготовлены из стальной профильный трубы сечением не менее 50x50, 50x25, 25x25мм.

Горизонтальные стяжки для крепления профлиста на крыше должны быть изготовлены из стальной трубы сечением не менее 30x30 мм.

Нижние связные фермы (боковые-4шт и задние-3шт, передние-2шт) должны быть изготовлены из стальной профильной трубы сечением не менее 40x25 и 25x25 мм.

Настил на крышу должен быть выполнен из профилированного листа не ниже С-44.

Ограждение на нижних связных фермах должно быть выполнено из профилированного листа не менее C-8.

Перила должны быть выполнены из сосновой доски сечением не менее 30x105 мм.
