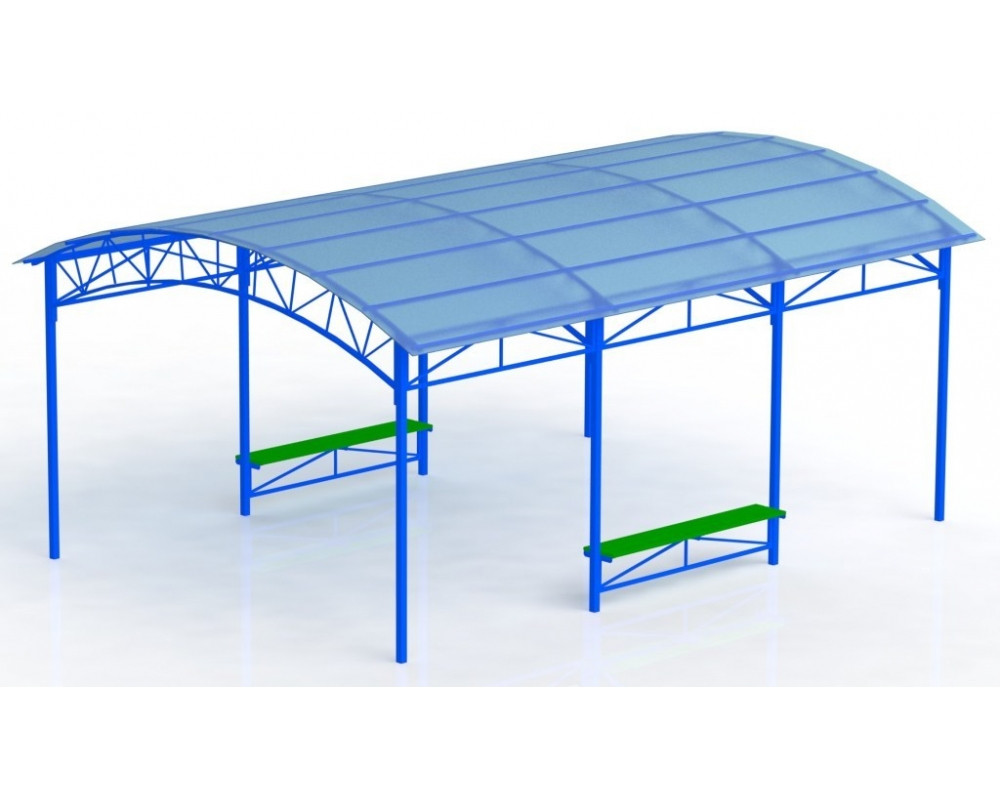

ТН-4605 Теневой навес

ТН-4605 Теневой навес 0ТН-4605 Теневой навес 1
  • Модель: ТН-4605

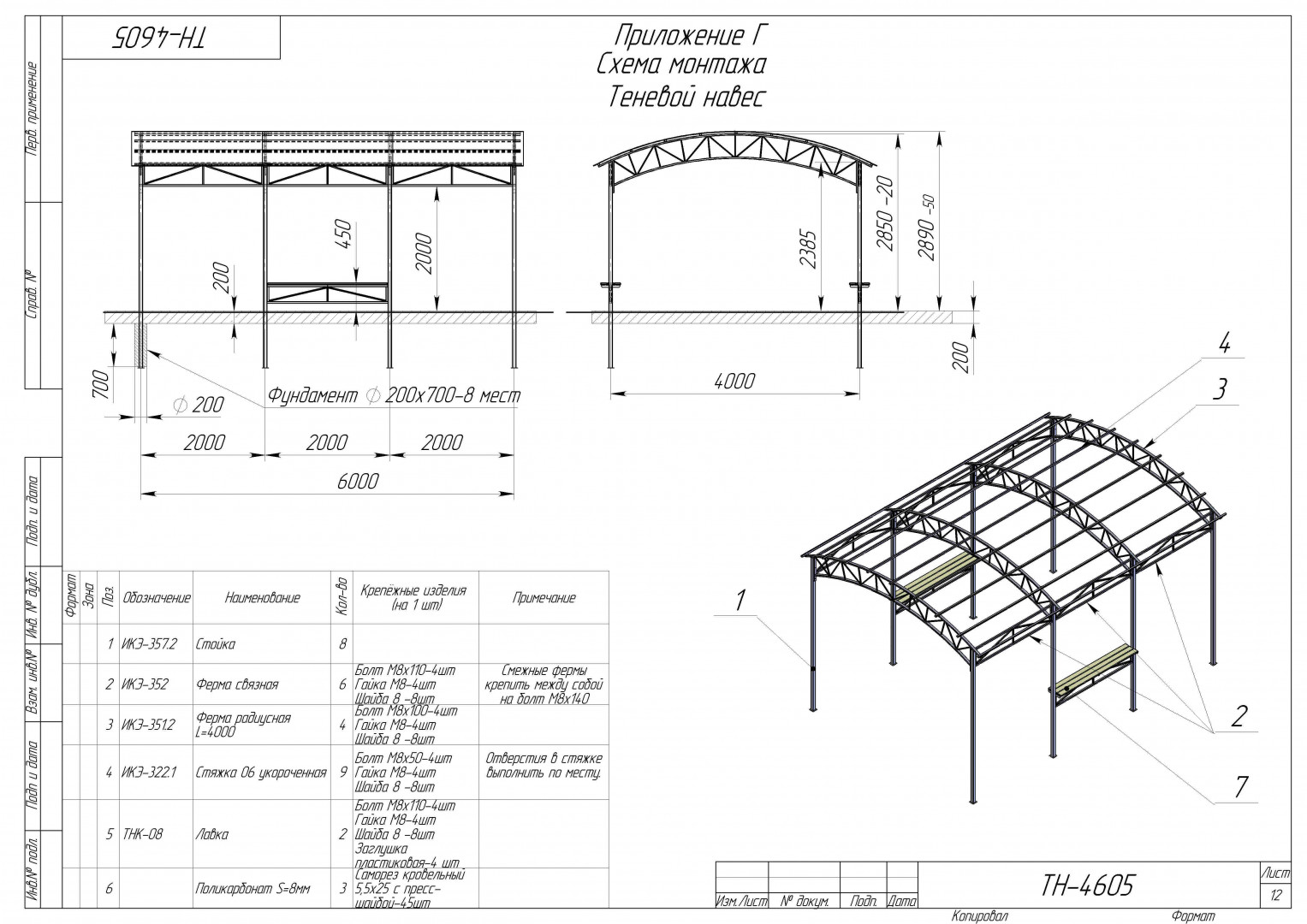

  • Размеры, мм: H=2890, L=4560, B=6300.

Теневой навес предназначен для установки на детских игровых, спортивных площадках, придомовой т.п. территориях для укрытия от атмосферных осадков и солнечного излучения.

Размеры теневого навеса должны быть не менее (по осям несущих вертикальных стоек): L=4000 мм, B=6000 мм. Полезная площадь теневого навеса должна быть не менее 24 м2.

Максимальные габаритные размеры в плане не менее H=2890, L=4560, B=6300мм.

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки) либо устанавливаться в недоступных местах (заглублениях, поднутрениях, пазах, высотах более 2000 мм и т.п.).

Теневой навес должен представлять собой сборную конструкцию из несущих стоек, верхних радиусных ферм, верхних связных ферм, настила на крышу, двух скамеек.

Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Несущие стойки (8 шт) должны быть выполнены из стальной профильной трубы сечением не менее 60x60 мм.

Верхние радиусные фермы должны быть выполнены из стальной трубы сечением не менее 50x25 мм, раскосы и стойки радиусной фермы из стальной трубы сечением не менее 15x15 мм.

Верхние стяжные фермы (6шт) должны быть изготовлены из стальной профильный трубы сечением не менее 30x30 мм.

Горизонтальные стяжки для крепления настила на крыше должны быть изготовлены из стальной трубы сечением не менее 30x30 мм.

Настил на крышу должен быть выполнен из сотового поликарбоната толщиной не менее 8 мм.

Скамейка должна представлять собой сборную конструкцию из металлокаркаса и настила. Металлокаркас скамейки должен быть выполнен цельносварным из стальной трубы сечением не менее 30x30мм и стальной трубы сечением не менее 20x20 мм. Настил на скамью и спинку скамьи должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Конструкция настила должна исключать скапливание воды и снега. Лицевая сторона досок настила должна иметь скругление радиусом не менее 4 мм.
