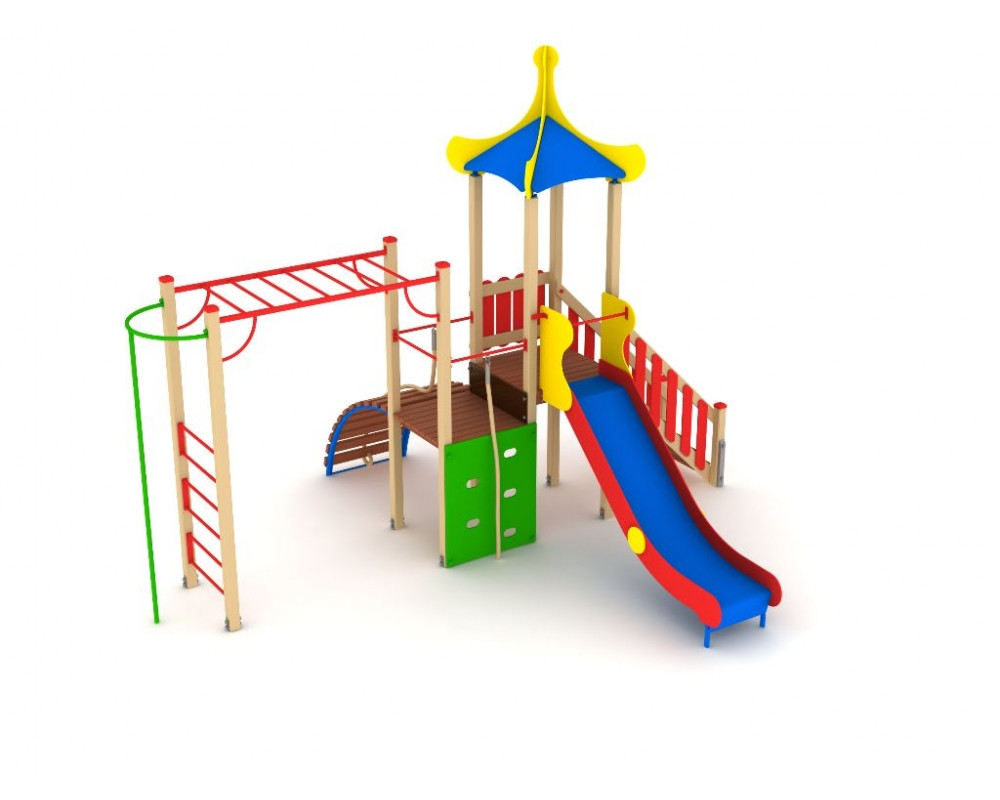

ИК-01.5 Игровой комплекс

Игровой комплекс должен использоваться детьми от 6 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

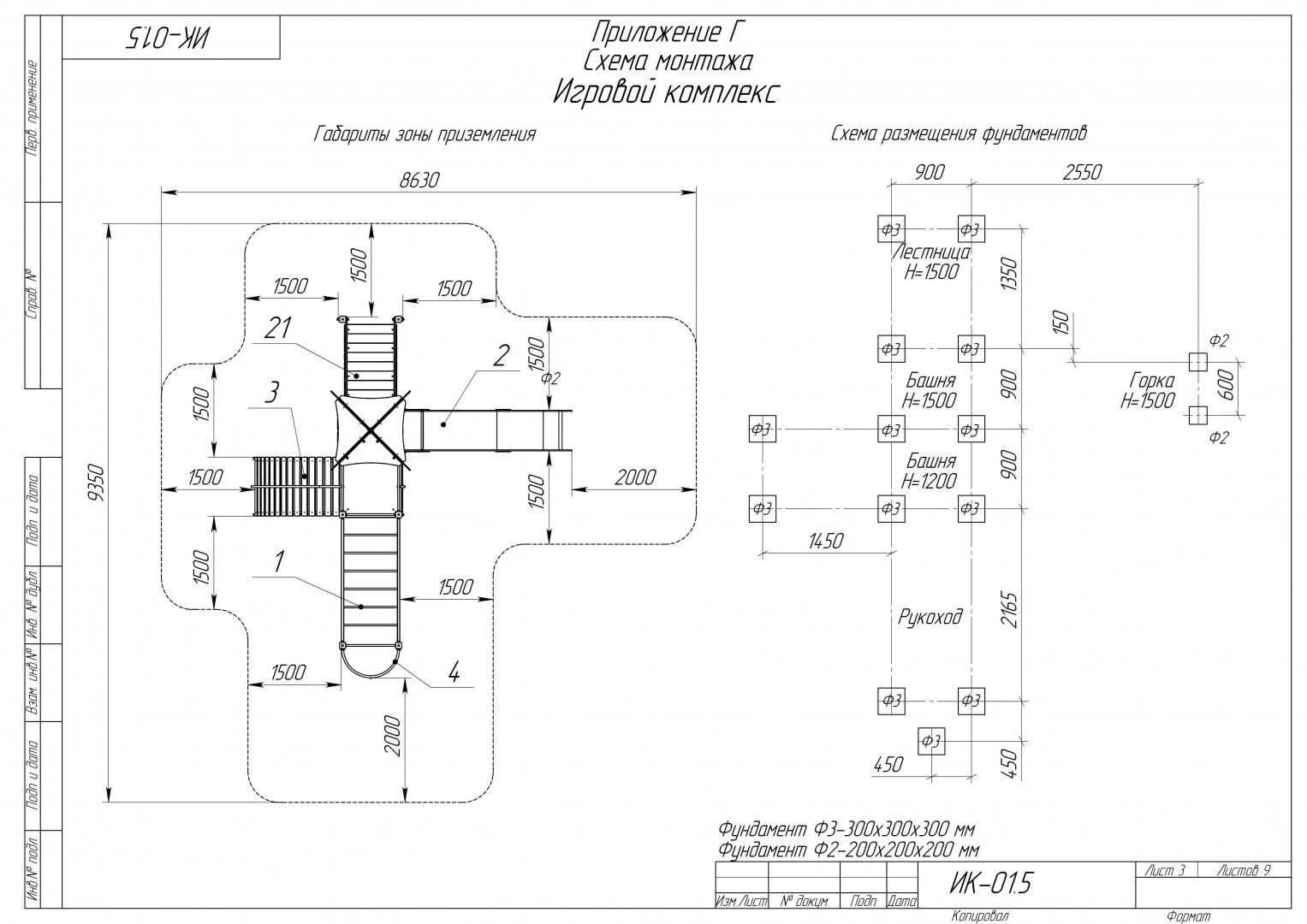

Габаритные размеры комплекса должны быть не менее: H=4500 мм, L=5130 мм, B=5850 мм.

Игровой комплекс должен был выполнен в виде 2-х башен с разной высотой пола с закрепленными на них игровыми элементами.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°.

На торцах деревянных столбов (за исключением столбов к которым крепится крыша) должны быть установлены пластиковые заглушки.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Ограждение на деревянных башнях выполнено в виде штакетника закрепленного на горизонтальных стяжках. Штакетник выполнен из влагостойкой фанеры ФСФ толщиной 15 мм.

Столбы деревянных башен устанавливаются на опоры с последующим бетонированием. Опоры изготавливаются из стальной трубы сечением ВГП Ду32, стального горячекатаного листа толщиной 3 мм.

Сдвоенные перемычки, соединяющие приставные столбы выполнены из стальной профильной трубы сечением ВГП Ду20 и стального листа толщиной 5 мм.

Крыша на башне выполнена в стиле “Восток”. Фронтоны крыши выполнены из влагостойкой фанеры ФСФ толщиной 15 мм, скаты крыши выполнены из влагостойкой фанеры ФСФ толщиной 12 мм.

Скат высотой 1500 мм представляет собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската изготовлен из стальной профильной трубы сечением 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением 20x20 мм и стального уголка сечением 40x40 мм. Поверхность скольжения ската изготовлена из цельного листа нержавеющей стали марки 08X13 и толщиной 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската 50 мм. Бортики, ограждающие поверхность скольжения ската, выполнены из влагостойкой фанеры ФСФ толщиной 15 мм и высотой 150 мм от поверхности скольжения. Стартовый участок ската длиной 350 мм оборудован защитной секций высотой 800 мм от поверхности. Защитная секция изготовлена из влагостойкой фанеры ФСФ толщиной 15 мм. Защитная секция закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением 40x20 мм и стальной полосы сечением 4x40мм. Внутри защитной секции на высоте 700 мм от поверхности установлена защитная перекладина из стальной трубы сечением ВГП Ду20 и стального листа толщиной 4 мм.

Лестница высотой 1500 мм представляет собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы выполнены из влагостойкой фанеры ФСФ толщиной 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы выполнены из влагостойкой ламинированной фанеры ФСФ толщиной 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы выполнены из влагостойкой фанеры ФСФ толщиной 18 мм. Поручни лестницы имеют 4 сквозных паза для удобства захвата при хождении. Опорный столб лестницы выполнен из соснового бруса сечением 95x95 мм. Торец столба закрывается пластиковой декоративной заглушкой. Опорный столб устанавливается на металлическую опору с последующим бетонированием. Опора изготовлена из стальной профильной трубы сечением 50x25 мм и стального листа толщиной 3 мм.

Ограждение на деревянных башнях выполнено в виде штакетника закрепленного на горизонтальных стяжках. Штакетник выполнен из влагостойкой фанеры ФСФ толщиной 15 мм.

Наклонный лаз (мост) выполнен из цельносварного каркаса и деревянного настила. Цельносварной каркас моста выполнен из стальной профильной трубы сечением 30x30мм, и стального листа толщиной 2 мм. Деревянные ступеньки моста выполнены из сосновой доски толщиной 30 мм. Лицевая сторона ступенек имеет скругление по всем кромкам радиусом 5 мм. Мост комплектуется хлопчатобумажным канатом диаметром 22 мм. Нижний край каната закреплен на нижней ступеньке моста на скобу, изготовленную из стального листа толщиной 4 мм и стального прутка диаметром 10 мм. Верхний край каната закреплен на перемычке изготовленной из стальной трубы сечением Ду20 и стального листа толщиной 4мм.

Вертикальный лаз со ступеньками-прорезями (скала) выполнен из влагостойкой фанеры толщиной 18 мм. Лаз комплектуется хлопчатобумажным канатом диаметром 22 мм. Канат для лазания закреплен на стальной трубе сечением ВГП Ду20.

Металлические рукоход длиной 2000 мм выполнен цельносварным из стальной профильной трубы сечением 40x40мм и стальной профильной трубы сечением ВГП Ду20.

Вертикальный металлический шест выполнен цельносварным. Вертикальная стойка выполнена из трубы ВГП Ду32, дуга крепления выполнена из стальной трубы сечением ВГП Ду20.

Игровой комплекс состоит из:

• Деревянная башня с высотой пола H=1500 мм – 1 шт;
• Приставная деревянная башня с высотой пола H=1200 мм – 1 шт;
• Скат H=1500 мм – 1 шт;
• Наклонный лаз (мост) с деревянным настилом – 1 шт;
• Лестница фанерная H=1500 мм – 1 шт;
• Ограждение на деревянную башню – 1 шт;
• Вертикальный лаз (скала) – 1 шт;
• Металлический рукоход-переход L=2000 мм – 1 шт;
• Вертикальный металлический шест – 1 шт;
• Крыша в стиле "Восток "- 1 шт.
