Д-10.6 Песочный дворик “Водный мир”

Песочный дворик должен использоваться детьми от 3 до 10 лет для тематических игр, физического развития.

Габаритные размеры песочного дворика должны быть не менее: H=3650 мм, L=7180 мм, B=6000 мм.

Сборка песочного дворика должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы песочного дворика должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

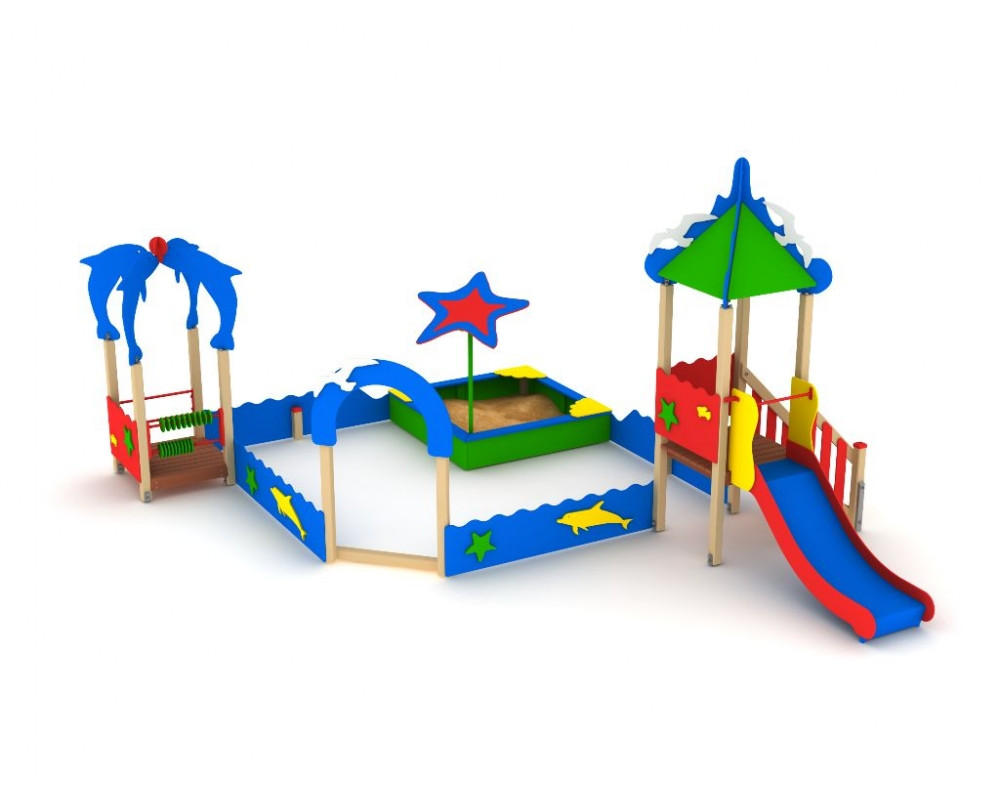

Песочный дворик должен быть выполнен в виде 2-х отдельно стоящих деревянных башен с закрепленными на них игровыми элементами, песочницы с навесом, арки и декоративного забора соединяющего между собой башни, песочницу, арку.

Песочный дворик должен быть выполнен в стиле “Водный мир” с декоративными накладкам и крышами в виде силуэтов морских животных и морской тематике.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°.

Пол деревянных башен должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Лицевая сторона досок должна иметь скругление кромок радиусом не менее 5 мм. Конструкция пола башни должна исключать скапливание воды и снега.

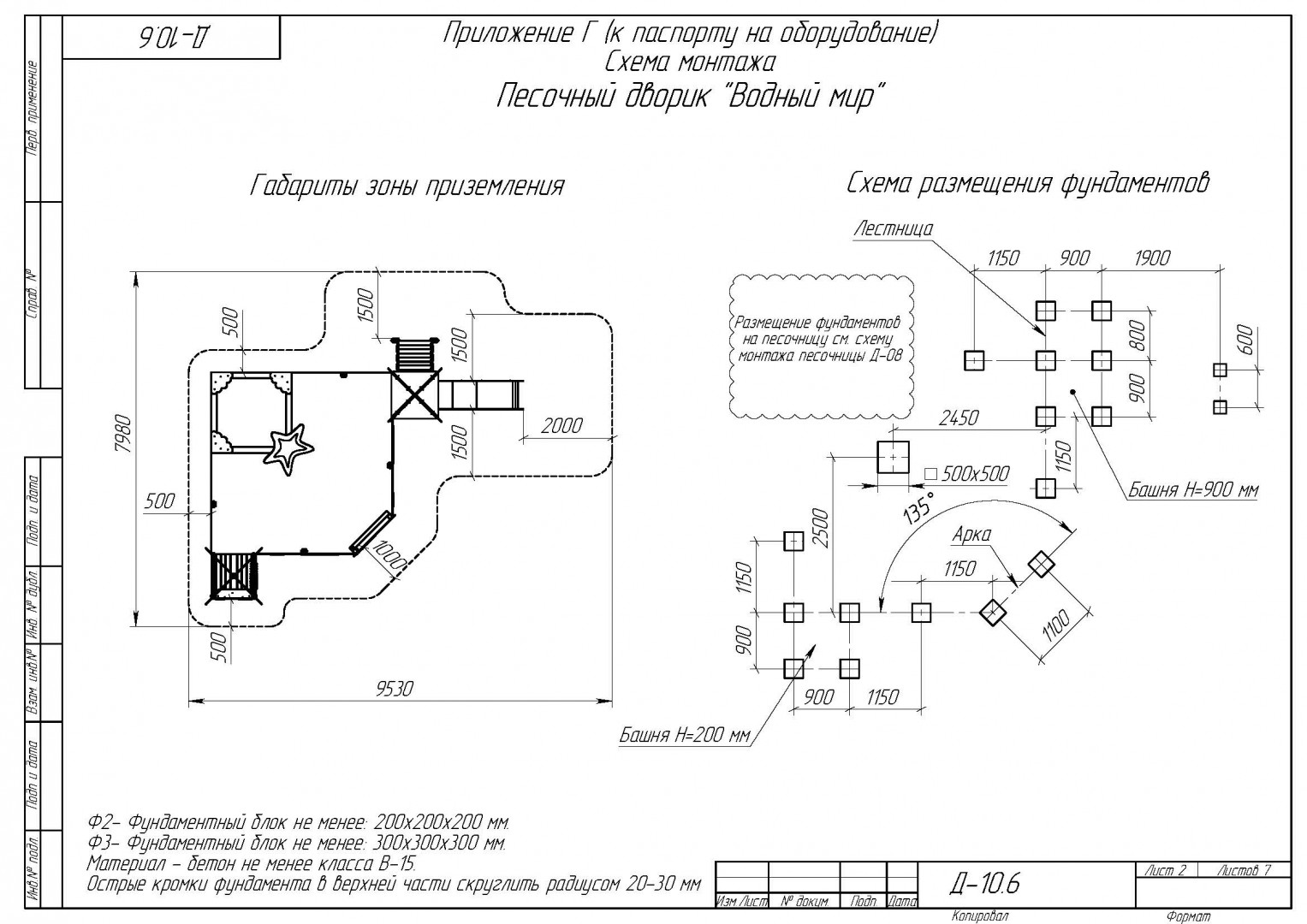

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Скат высотой не менее 900 мм должен быть выполнен из стальной профильной трубы сечением не менее 40x25мм, стального горячекатаного листа толщиной не менее 2 мм. Борта ската должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Ограждение стартового участка ската должно быть высотой не менее 750 мм от поверхности стартового участка. Ограждение стартового участка должно быть закреплено на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Высота фанерных бортов от поверхности ската должна быть не менее 110 мм.

Боковины (тетивы) деревянной лестницы должны быть выполнены из сосновой доски толщиной не менее 40 мм. Ступеньки лестницы должны быть выполнены из сосновой доски толщиной не менее 40 мм. Перила лестницы должны быть выполнены из сосновой доски сечением не менее 30x105 мм. Ограждение лестницы должно быть выполнено из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец бруса должен закрываться пластиковой декоративной заглушкой.

Ограждение на деревянную башню должно быть выполнено в стиле “Волна” из влагостойкой фанеры толщиной не менее 15 мм и иметь не менее 2-х накладок соответствующих морской тематике.

Игровой элемент “Счеты” должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм и 2-х перемычек для удержания счет из стальной профильной трубы диаметром не менее Ду15.

Скамейка внутри башни должна быть выполнена из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм.

Крыша на башне с высотой пола H=900 мм должна быть выполнена в стиле “Волна” . Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скаты крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм. На фронтонах крыши должны быть закреплены не менее 2-х декоративных накладок в виде чайки.

Крыша на башне с высотой пола H=230 мм должна быть выполнена в виде силуэтов дельфинов. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм

Декоративный забор должен быть выполнен в стиле “Волна” из влагостойкой фанеры толщиной не менее 15 мм и иметь не менее 2-х накладок соответствующих морской тематике.

Каркас песочницы должен быть изготовлен из сосновой доски толщиной не менее 30 мм. Торцевые кромки каркаса должны иметь скругление радиусом не менее 5 мм. Сиденье песочницы должно быть изготовлено из сосновой доски толщиной не менее 40 мм.

Навес для песочницы “Морская звезда” должен представлять собой сборную конструкцию из цельносварного каркаса и декоративной накладки в виде силуэта морской звезды. Каркаса навеса должен быть изготовлен из стальной трубы сечением не менее ВГП Ду50, стальной трубы сечением не менее 50x25 мм. Декоративная накладка “Морская звезда” должна быть изготовлена из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм.

Песочный дворик “Водный мир” должен включать в себя:

• Деревянная башня с высотой пола 900 мм – 1 шт;
• Деревянная башня с высотой пола 230 мм – 1 шт;
• Лестница H=900 мм - 1 шт
• Скат H=900 мм – 1 шт
• Крыша в стиле “Волна” – 1 шт;
• Крыша в стиле “Дельфин” – 1 шт;
• Песочница – 1 шт;
• Входная арка - 1 шт;
• Декоративное ограждение в стиле "Волна"- 4 шт;
• Навес для песочницы в стиле "Морская звезда" - 1 шт.
