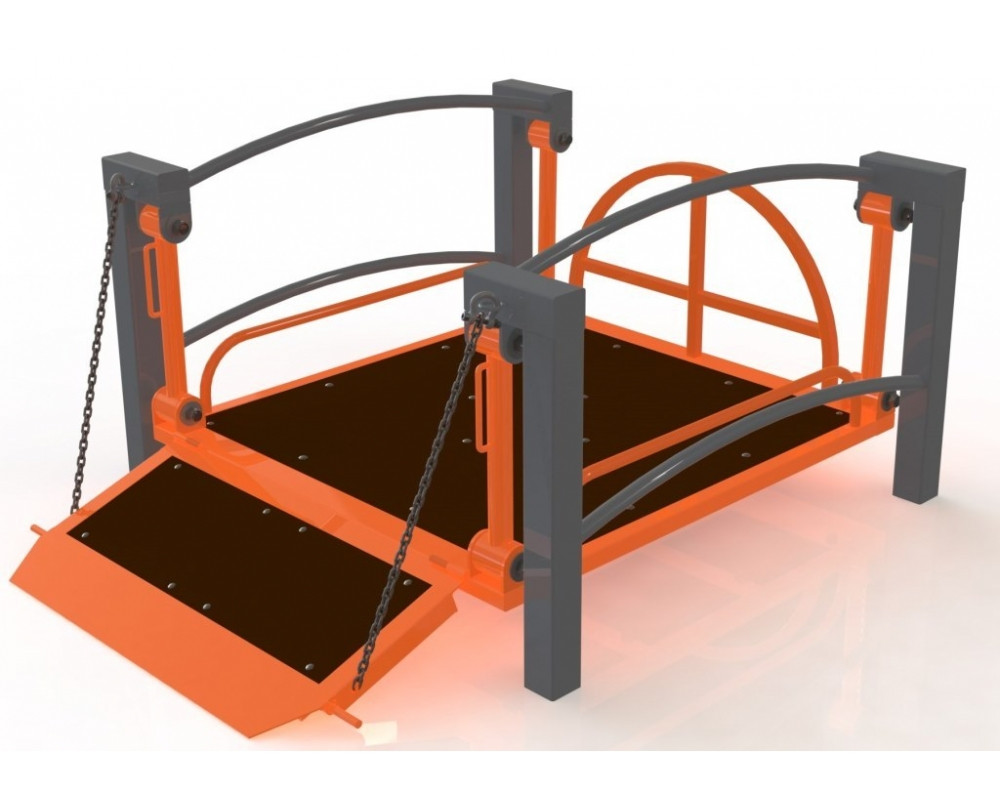

СТ-40 Тренажер

Тренажер СТ-40 предназначен для развития и укрепления мышц и суставов плечевого пояса у людей с ограниченными возможностями.

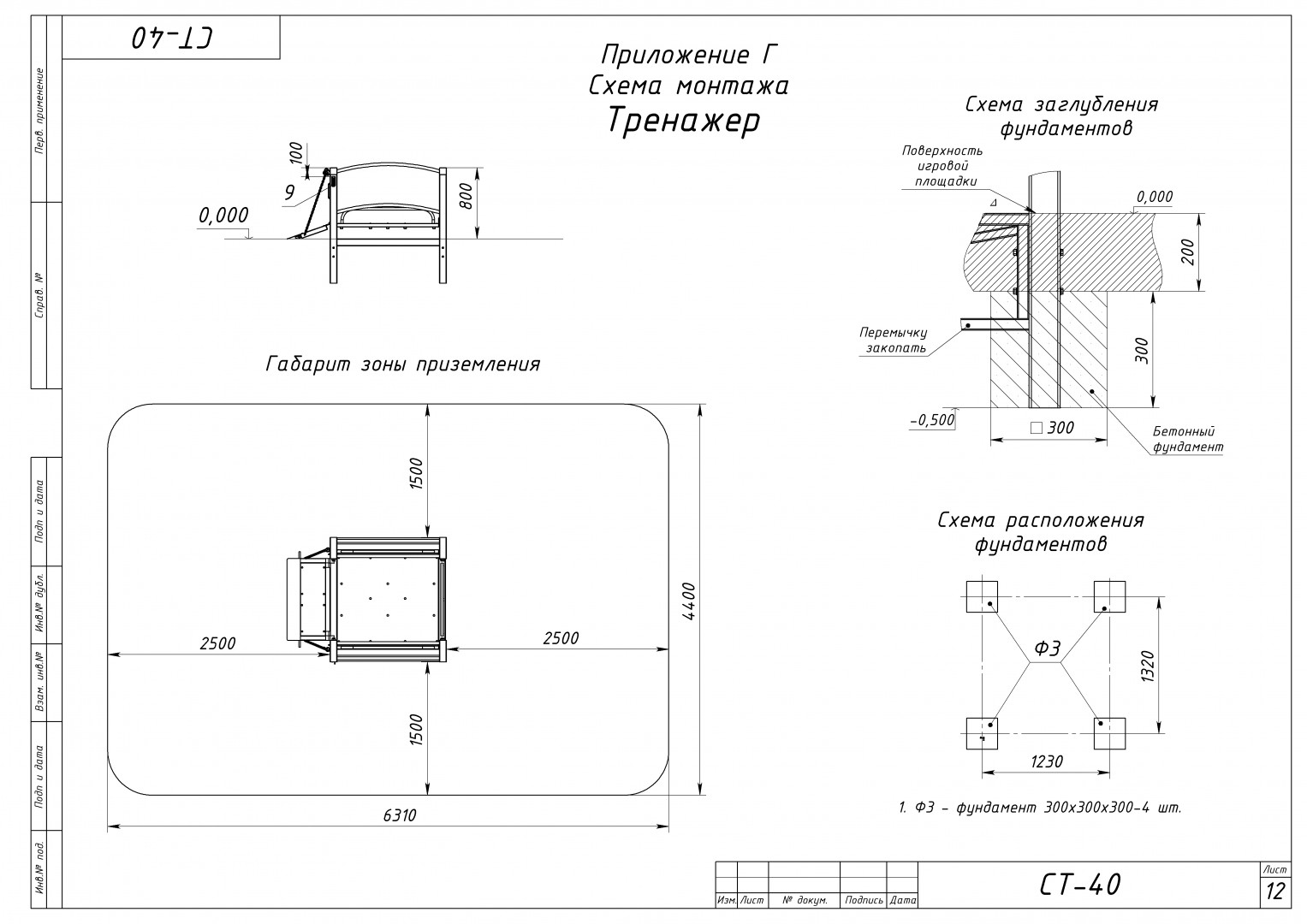

Габаритные размеры тренажера должны быть не менее: H=850, L=1400, B=1310 мм.

Рама тренажера состоит из двух боковых стоек изготовленных из стальной профильной трубы сечением не менее 40x80 мм, и двух рамок, изготовленных из стальной трубы сечением не менее 60x30 мм 50х25 мм.

Подвижная платформа тренажера должна быть выполнены из стальной профильной трубы сечением не менее 40x80, 40х40, 30х30 мм и стального листа толщиной не менее 4 мм. Настил на платформе должны быть изготовлены из влагостойкой ламинированной ФСФ фанеры толщиной не менее 9 мм. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Пандус тренажера должен быть выполнен из стальной профильной трубы сечением не менее 50x50, 30х30 мм, стального уголка сечением не менее 40х40 и 50х50 мм, стального листа толщиной не менее 4 мм. Опорная пластина должна быть изготовлена из стального листа толщиной не менее 4 мм. Настил на пандусе должны быть изготовлены из влагостойкой ламинированной ФСФ фанеры толщиной не менее 15 мм. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Тяги должны быть изготовлены из стальной трубы не менее ВГП Ду40.

Места крепления буксы с подшипниками должны быть изготовлены из стального горячекатаного листа толщиной не менее 8 мм.

В узлах вращения должен быть использован подшипник качения № 206 (либо другой не уступающий по характеристикам), установленный в буксе, изготовленной из стального прутка сечением не менее Ø 80 мм.

Запорный механизм, для фиксации пандуса, должен быть выполнен из стального круга сечением не менее ø18 мм.
