СТ-42 Тренажер

Тренажер помогает разрабатывать суставы рук, и координацию движения у людей с ограниченными возможностями.

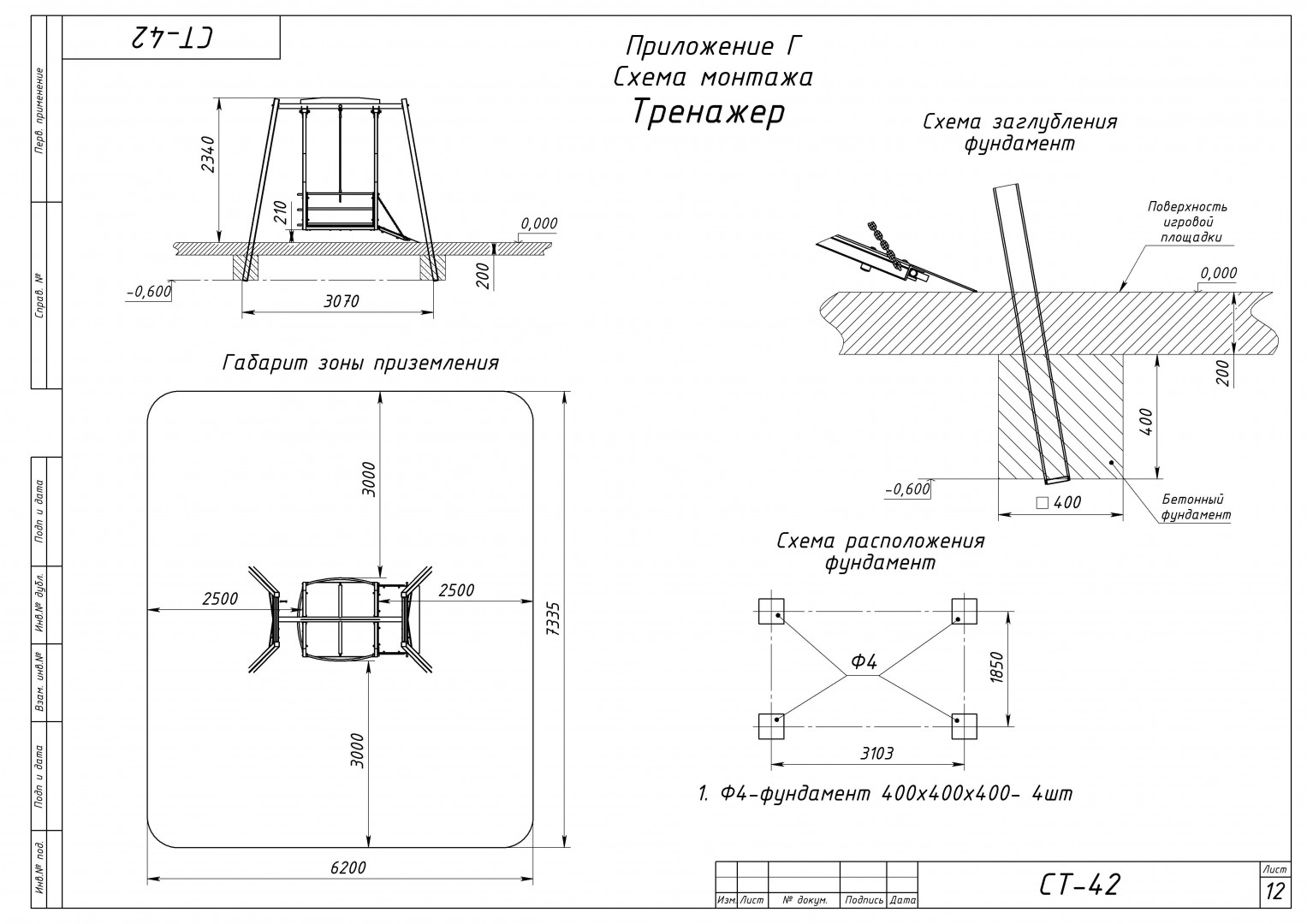

Габаритные размеры тренажера должны быть не менее: H=2340, L= 1710, B=2980 мм.

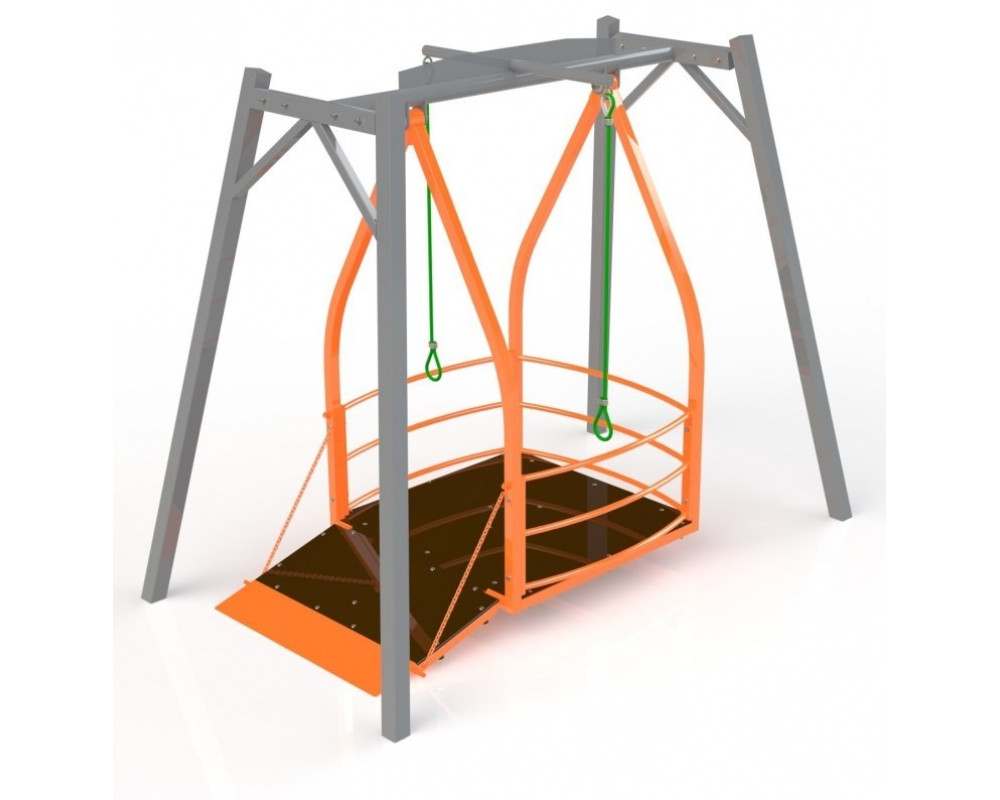

Тренажер должен представлять собой сборную конструкцию из двух боковин, горизонтальной перекладины, подвеса с пандусом.

Цельносварные элементы цельносварные должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы тренажера должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Сборка элементов тренажера должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

В собранном состоянии для повышения устойчивости боковины тренажера должны иметь угол наклона относительно уровня земли не более 80 град.

Боковины тренажера должны быть изготовлены из стальной профильной трубы сечением не менее 80х80, 80х40, 40х40 мм и стальной трубы сечением не менее ВГП 15.

Перекладина для крепления подвеса должна быть изготовлена из стальной трубы сечением не менее ø76 мм, профильной трубы 80х40 стального листа толщиной не менее 4 мм. Кронштейны для крепления подвеса к перекладине должны быть изготовлены из стального горячекатаного листа толщиной не менее 8 мм. Кронштейн для крепления веревок раскачивания должен быть изготовлен из стальной трубы сечением не менее ВГП 40 и круга не менее ø8 мм.

Подвес с пандусом должен представлять собой сборную конструкцию из двух боковин, рамки, ограждения, пандуса и настила. Боковины подвеса должны быть выполнены из стальной профильной трубы сечением не менее 50х50 мм и стальной трубы сечением не менее ВГП 20. Ограждение подвеса должно быть выполнено из стальной профильной трубы сечением не менее 50х25 мм и стальной трубы сечением не менее ВГП 20. Рамка подвеса должна быть выполнена из стальной профильной трубы сечением не менее 50х25 мм. Настил должен быть изготовлен из влагостойкой ламинированной ФСФ фанеры толщиной не менее 9 мм с односторонней рифленой поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. Пандус тренажера должен быть выполнен из стальной профильной трубы сечением не менее 40x40 мм, стального уголка сечением не менее 50х50 мм и стального листа толщиной не менее 4 мм. Отбойник должен быть изготовлен из стального листа толщиной не менее 4 мм. Настил на пандусе должны быть изготовлены из влагостойкой ламинированной ФСФ фанеры толщиной не менее 15 мм.

В узлах вращения тренажера должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 206 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø80 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

На веревках раскачивания должны использоваться комбинированный полипропилен-сталь канат диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната.
